Descripción general

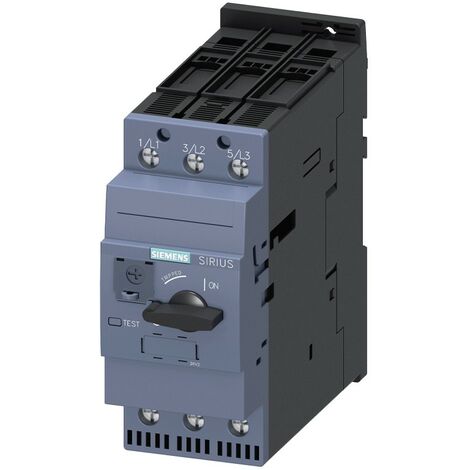

El disyuntor de protección de motor Siemens S2 es un interruptor termomagnético diseñado para proteger motores eléctricos. Este dispositivo corta automáticamente la energía eléctrica en caso de sobrecarga o fallo mecánico, asegurando la integridad del motor. Es adecuado para instalaciones con tensión nominal de hasta 690 V y cuenta con un poder de corte en cortocircuito de 65 kA.Especificaciones técnicas
- Tensión de aislamiento: 690 V AC
- Tensión nominal soportada por impulso: 6 kV
- Valor nominal de la corriente de funcionamiento: 80 A
- Valor de disparo ajustable: 70-80 A
- Poder de corte en cortocircuito (Ics): 65 kA
- Frecuencia de uso: 50/60 Hz
- Pérdida de potencia en estado caliente: 29,5 W
- Resistencia a los golpes: 25 g / 11 ms (según IEC 60068-2-27)
- Vida útil mecánica: 100,000 ciclos de conmutación
- Altitud máxima de instalación: 2000 m sobre el nivel del mar
- Temperatura ambiente de funcionamiento: -20 a +60 °C
- Temperatura de almacenamiento: -50 a +80 °C
- Humedad relativa durante el funcionamiento: 10 a 95 %
- Grado de protección frontal: IP20
- Dimensiones: Altura 140 mm, Anchura 55 mm, Profundidad 149 mm
- Par de apriete para contactos principales: 0,8 a 1,2 Nm
- Tipo de tornillo de fijación: Pozidriv 2, diámetro del destornillador 5-6 mm
Compatibilidad y accesorios
- Tipo: Guardamotor
- Módulos: 2.5
- Polos: 3P
Instalación
El disyuntor se instala en el cable que alimenta el motor. Se puede montar en cualquier posición y es compatible con rieles DIN de 35 mm.
Uso
Este dispositivo es ideal para proteger motores eléctricos en aplicaciones industriales y comerciales, garantizando su funcionamiento seguro y eficiente.
