Descripción general

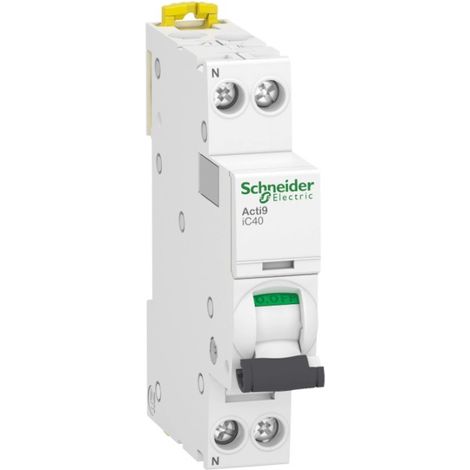

El interruptor de circuito Acti9 IC40A es un dispositivo modular diseñado para la distribución de energía eléctrica, que ofrece un rendimiento excepcional en términos de velocidad y facilidad de instalación. Este modelo de 1 polo + neutro (1P+N) tiene una capacidad de 10A y es ideal para conectar diversos dispositivos en un mismo peine, independientemente del número de polos. Su diseño permite un fácil mantenimiento y actualización, optimizando el espacio y el tiempo de instalación.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Tensión asignada de empleo: 230 V CA 50/60 Hz
- Limite de disparo magnético: 5...10 x In +/- 20 %
- Poder de corte de servicio: 4500 A
- Tensión de aislamiento: 400 V CA 50/60 Hz
- Tensión de choque: 4 kV
- Altura: 85 mm
- Anchura: 18 mm
- Profundidad: 74 mm
- Peso: 120 g
- Endurance mecánica: 20000 ciclos
- Endurance eléctrica: 20000 ciclos
- Tipo de conexión: Bornes tipo túnel (1...10 mm² flexible, 1...16 mm² rígido)
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
Compatibilidad y accesorios
- Código de compatibilidad: IC40
- Posibilidad de agregar dispositivos auxiliares para supervisión y control remoto
- Opción de bloqueo diferencial (Vigi)
Instalación
- Modo de instalación: Enclavable
- Soporte de montaje: Carril DIN
- Pasos de 9 mm: 2
