Descripción general

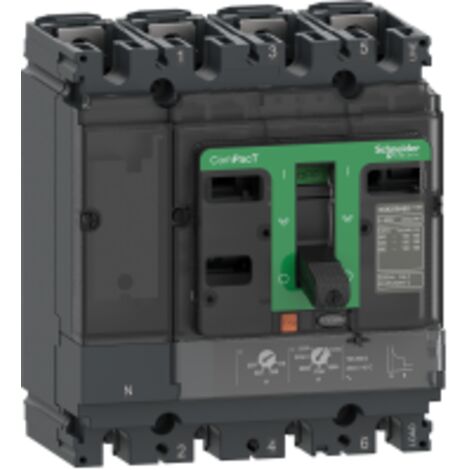

El ComPacT NSX100N es un disyuntor de montaje fijo diseñado para ofrecer una protección confiable en sistemas eléctricos. Con una capacidad de corriente nominal de 100 A y una alta capacidad de corte de hasta 50 kA, este dispositivo es ideal para aplicaciones industriales y comerciales. Su diseño permite un montaje tanto horizontal como vertical, facilitando su integración en diferentes entornos.Especificaciones técnicas
- Tensión asignada de aislamiento: 800 V CA 50/60 Hz
- Tensión asignada de choque: 8 kV
- Poder asignado de corte de servicio: 90 kA a 220/240 V CA 50/60 Hz
- Capacidad de corte: 250 kA a 380/415 V CA 50/60 Hz
- Capacidad de corte: 210 kA a 440 V CA 50/60 Hz
- Capacidad de corte: 235 kA a 500 V CA 50/60 Hz
- Capacidad de corte: 210 kA a 525 V CA 50/60 Hz
- Capacidad de corte: 210 kA a 660/690 V CA 50/60 Hz
- Endurance mecánica: 50,000 ciclos
- Duración de vida eléctrica: 50,000 ciclos a 440 V In
- Duración de vida eléctrica: 20,000 ciclos a 690 V In
- Potencia disipada por polo: 8.8 W
- Dimensiones: 140 mm (ancho) x 161 mm (alto) x 86 mm (profundidad)
- Peso: 2.4 kg
Compatibilidad y accesorios
- Código de compatibilidad: NSX100
Instalación
- Soporte de montaje: placa trasera
- Conexión de entrada: frontal
- Conexión de salida: frontal
- Posición de montaje: horizontal y vertical
- Pasos de conexión: 35 mm
Uso
- Protección contra sobrecarga (térmica)
- Protección contra cortocircuito (magnética)
- Calibre del disparador: 100 A a 40 °C
- Rango de ajuste del umbral de retardo largo: 0.7 a 1 x In
- Rango de ajuste de temporización de retardo largo: 120...400 s a 1.5 x In
- Rango de ajuste de temporización: 15 s a 6 x Ir
- Ajuste de protección del neutro: 1 x Ir (4d)
- Umbral instantáneo: fijo, con un rango de 800 A
- Protección diferencial: sin
- Número de espacios: 5
