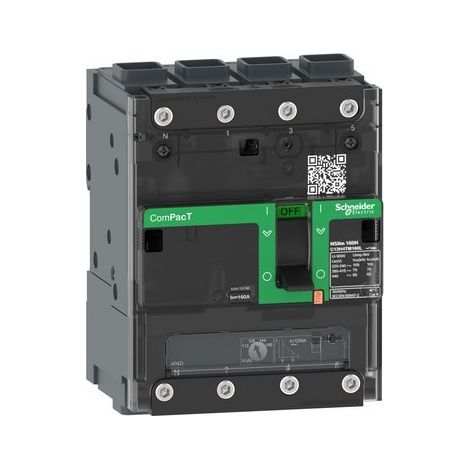

Interruptor automatico ComPacT NSXm100F 36kA AC 4P4R 40A TMD ELINK - C11F4TM040L

Complementario[Ui] Tensión nominal de aislamiento : 800 V AC 50/60 Hz[Uimp] Resistencia a picos de tensión : 8 kV[Ics] poder de corte en servicio : 85 kA en 220...240 V AC 50/60 Hz acorde a En> 50 A36 kA en 380...415 V AC 50/60 Hz acorde a En> 50 A30 kA en 440 V AC 50/60 Hz acorde a En> 50 A10 kA en 500 V AC 50/60 Hz acorde a En> 50 A10 kA en 525 V AC 50/60 Hz acorde a En> 50 ADurabilidad mecánica : 20000 ciclosDurabilidad eléctrica : 20000 ciclos en 440 V In/210000 ciclos en 440 V In10000 ciclos en 690 V In/25000 ciclos en 690 V Inpotencia disipada por polo : 3,46 WSoporte de montaje : Placa posteriorposición de montaje : Horizontal y verticalFlat on the backconexión superior : Frontalconexión hacia abajo : Parte delanteraConexiones - terminales : 1 IK07 2,5...95 mm², rígido o trenzado aluminio / cobre 1 IK07 2,5...70 mm², flexible cobrePaso de conexión : 35 mm con esparcidores27 mm sin esparcidorespasos de 9 mm : 12 módulocalibre de la unidad de disparo : 40 A en 40 °Ctipo de ajuste de detección a largo plazo Ir : Ajustableintervalo de ajuste de detección a largo plazo : 0,7...1 x Intipo de ajuste de retardo de larga duración : Fijoajuste protección de neutro : 1 x Ir - tipo de cable: 4R)tipo de ajuste de detección instantánea Ii : Fijointervalo de ajuste de detección instantánea : 600 Aprotección contra fugas a tierra : Sinnúmero de ranuras : 1 ranura(s) para interruptor del auxiliar OF1 ranura(s) para interruptor de la alarma Dakota del Sur1 ranura(s) para bobina de disparo MN o MXseñalizaciones en local : Presencia de contactos auxiliares, estado 1 bandera - tipo de cable: verde)Anchura : 108 mmAltura : 137 mmProfundidad : 80 mmPeso del producto : 1,42 kgColor : Gris - tipo de cable: RAL 7016)
