Descripción general

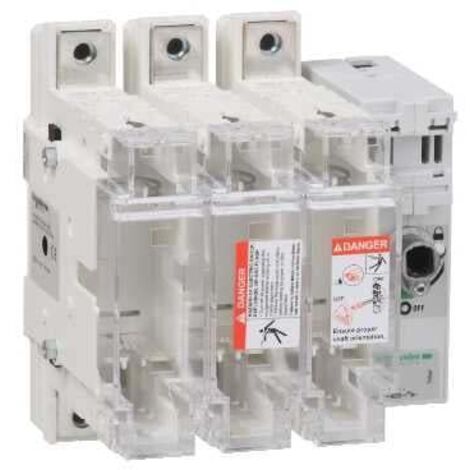

El interruptor seccionador fusible TeSys GS2L es un dispositivo robusto diseñado para aplicaciones industriales. Con una capacidad de corriente de hasta 160 A, este interruptor es ideal para la protección y desconexión de circuitos eléctricos en entornos de alta demanda. Su diseño permite una fácil instalación y operación, garantizando un rendimiento confiable en diversas condiciones de funcionamiento.Especificaciones técnicas
- Gamme: TeSys
- Nom du produit: TeSys GS
- Nom abrégé de l'appareil: GS2L
- Fonction produit: Switch-disconnector-fuse
- Nombre de pôles: 3
- Pôles protégés: 3
- Courant thermique conventionnel: 160 A à 40 °C
- Courant assigné d'emploi: 160 A à 500 V sur AC-23B
- Courant assigné d'emploi: 160 A à 500 V sur AC-23A
- Courant assigné d'emploi: 160 A à 400 V sur AC-23B
- Courant assigné d'emploi: 160 A à 400 V sur AC-23A
- Courant assigné d'emploi: 125 A à 690 V sur AC-23B
- Courant assigné d'emploi: 125 A à 690 V sur AC-23A
- Courant assigné d'emploi: 125 A à 440 V 2 pôles en série par phase sur DC-23B
- Courant assigné d'emploi: 125 A à 440 V 2 pôles en série par phase sur DC-23A
- Type de fusible: DIN
- Taille du fusible: 0
- Type de réseau: AC/DC
- Fréquence du réseau: 50/60 Hz
- Type de commande: Rotativa, externa
- Support de montage: Platine
- Tensión asignada de aislamiento: 750 V AC 50/60 Hz
- Tensión asignada de choque: 8 kV
- Potencia asignada de empleo: 110 kW a 690 V
- Potencia asignada de empleo: 110 kW a 500 V
- Potencia asignada de empleo: 80 kW a 400 V
- Poder de cierre: 1600 A a 400 V sobre AC-23B
- Poder asignado de cierre en cortocircuito: 100 kA a 400 V con protección mediante fusibles
- Poder de corte: 1280 A a 400 V sobre AC-23B
- Resistencia de cortocircuito: 20 kA
- Duración de vida mecánica: 10,000 ciclos
- Duración de vida eléctrica: Sobre DC-23B, DC-23A, AC-23B, AC-23A
- Modo de conexión: Circuito de potencia: bornes a anillo cable 50...95 mm²
- Modo de conexión: Circuito de potencia: barras cable 20 mm²
- Par de apriete: Circuito de potencia: 12 N.m
