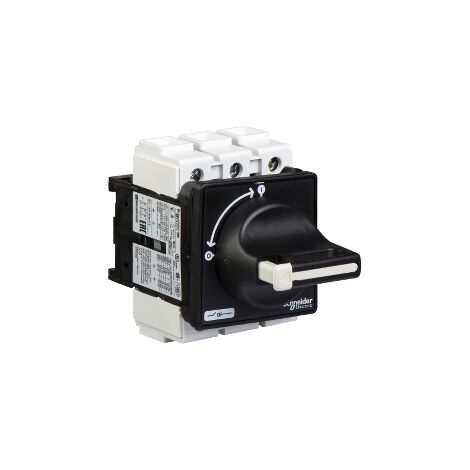

Interrupteur-sectionneur VBF - 3P - 690 V 80 A - poignée noire cadenassable - VBF4

Complémentairescadenas de poignée rotative : 1 à 3 cadenas 4...8 mmmarquage : 0 - 1support de montage : Poignée monté sur porteInterrupteur monté sur portemode de fixation : Avec 4 vis pour poignée[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ith] courant thermique conventionnel : 80 A[Ithe] courant thermique d'emploi sous enveloppe : 63 A[Ie] courant assigné d'emploi : 57 A (AC-23)à 400 Vpuissance assignée d'emploi en W : 15 kW à 230...240 V (AC-3)22 kW à 400...415 V (AC-3)30 kW à 500 V (AC-3)30 kW à 690 V (AC-23A)37 kW à 500 V (AC-23A)18.5 kW à 690 V (AC-3)18.5 kW à 230...240 V (AC-23A)30 kW à 400...415 V (AC-23A)classe de service intermittent : 30pouvoir de fermeture : 800 A à 400 V (AC-21A)800 A à 400 V (AC-22A)800 A à 400 V (AC-23A)[Icm] pouvoir assigné de fermeture en court-circuit : 2.1 kA à 400 V au Ipeak[Icw] courant assigné de courte durée admissible : 960 Aà 400 V pendant 1 scourant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 80 A aM10 kA à 400 V - fusible associé 80 A gGpouvoir de coupure : 640 A à 400 V AC-21A640 A à 400 V AC-22A640 A à 400 V AC-23Acomposition de l'appareil : PoignéeCommutateurdurée de vie mécanique : 30000 cycledurée de vie électrique : 30000 cycle DC-1 à 530000 cycle AC-21mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 16 mm² - rigidité du câble: souple - avec emboutCircuit de puissance : borniers à vis-étrier câble 25 mm² - rigidité du câble: rigidecouple de serrage : Circuit de puissance : 4 N.m - sur borniers à vis-étrierdimension de base : 60 x 60 mmhauteur : 83 mmlargeur : 60 mmpoids : 0.56 kg
