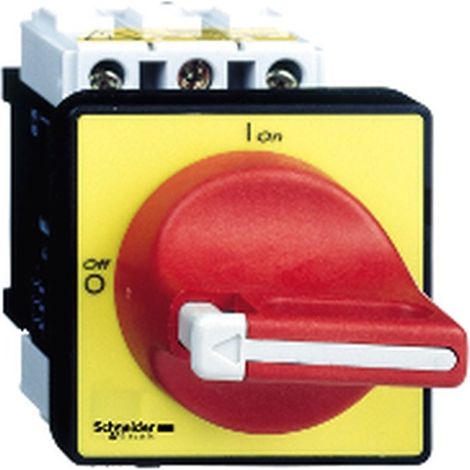

Interrupteursectionneur VCF 3P 690 V 12 A poignée rouge cadenassable - VCF02

Complémentairescadenas de poignée rotative : 1 à 3 cadenas 4...8 mmmarquage : 0 - 1support de montage : Poignée monté sur porteInterrupteur monté sur portemode de fixation : Avec 4 vis pour poignée[Ue] tension assignée d'emploi : 690 V CA 50/60 Hz[Uimp] tension assignée de tenue aux chocs : 8 kV[Ith] courant thermique conventionnel : 12 A[Ithe] courant thermique d'emploi sous enveloppe : 10 A[Ie] courant assigné d'emploi : 8.1 A (AC-23)à 400 Vpuissance assignée d'emploi en W : 3 kW à 400...415 V (AC-3)4 kW à 500 V (AC-3)1.5 kW à 230...240 V (AC-3)5.5 kW à 500 V (AC-23A)5.5 kW à 690 V (AC-3)7.5 kW à 690 V (AC-23A)3 kW à 230...240 V (AC-23A)4 kW à 400...415 V (AC-23A)classe de service intermittent : 30pouvoir de fermeture : 120 A à 400 V (AC-21A)120 A à 400 V (AC-22A)120 A à 400 V (AC-23A)[Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak[Icw] courant assigné de courte durée admissible : 300 Aà 400 V pendant 1 scourant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 12 A aM10 kA à 400 V - fusible associé 12 A gGpouvoir de coupure : 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23Acomposition de l'appareil : PoignéeCommutateurdurée de vie mécanique : 100000 cycledurée de vie électrique : 100000 cycle AC-2130000 cycle DC-130000 cycle DC-230000 cycle DC-330000 cycle DC-430000 cycle DC-5mode de raccordement : Circuit de puissance : borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec emboutCircuit de puissance : borniers à vis-étrier câble 10 mm² - rigidité du câble: rigidecouple de serrage : Circuit de puissance : 2.1 N.m - sur borniers à vis-étrierdimension de base : 60 x 60 mmhauteur : 74 mmlargeur : 60 mmpoids : 0.25 kg
