Descripción general

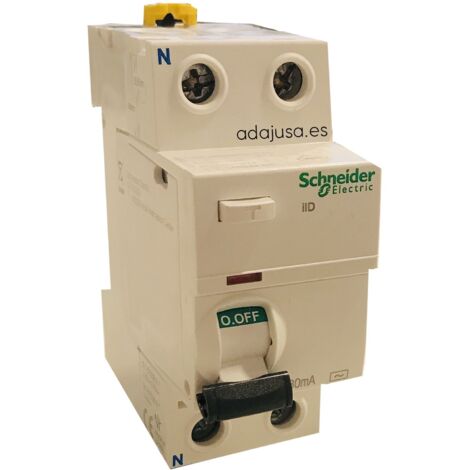

Interruptor diferencial superinmunizado Acti9 iID 2P 25A 30mA de Schneider Electric, diseñado para proteger instalaciones eléctricas en entornos donde existe riesgo de disparos intempestivos. Este dispositivo es ideal para aplicaciones que pueden verse afectadas por armónicos generados por corriente residual alterna y pulsante, así como por condiciones ambientales adversas. Su tecnología de clase A SI garantiza una alta inmunidad contra disparos no deseados, lo que lo convierte en una opción segura y confiable para diversas instalaciones eléctricas.Especificaciones técnicas
- Número de polos: 2P
- Calibre: 25A
- Corriente de disparo: 30mA
- Tensión asignada de empleo: 230/240 V CA 50/60 Hz
- Frecuencia del red: 50/60 Hz
- Poder de corte: Im 1500 A, Idm 1500 A
- Corriente nominal de cortocircuito: 10 kA
- Tensión asignada de aislamiento: 500 V
- Tensión de choque: 6 kV
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 15,000 ciclos AC-1
- Dimensiones: 91 mm (altura) x 36 mm (ancho) x 73.5 mm (profundidad)
- Peso: 0.21 kg
Compatibilidad y accesorios
- Modo de conexión: Terminal único, superior o inferior para 1 cable flexible de 1...25 mm² sin terminal de cable
- Terminal único, superior o inferior para 1 cable rígido de 1...35 mm² sin terminal de cable
- Longitud de desnudado de los cables: 14 mm (superior o inferior)
- Par de apriete: 3.5 N.m (superior o inferior)
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Pasos de 9 mm: 4
