iLuve OP-PV20 Supresor de sobretensiones fotovoltaicas T1+T2 B+C 3P 3M 20/40KA 1000V 741617

Pararrayos fotovoltaico T1+T2 B+C 3P 3M 20/40kA 4.75kV 1000V CC – iluve OP-PV20 B+C T1/T2 (v.1)

Índice del catálogo: 741617 (v.1)

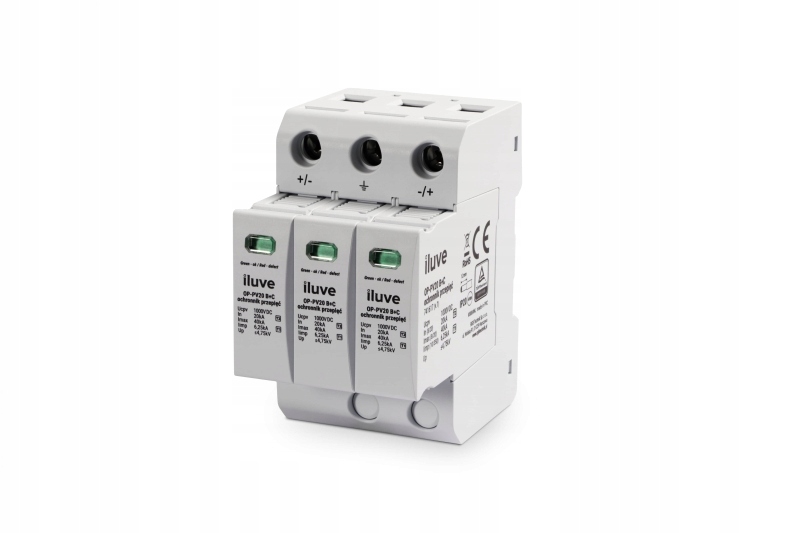

iluve OP-PV20 B+C T1/T2 es un pararrayos profesional tipo 1+2 (clase B+C), diseñado para proteger las instalaciones fotovoltaicas en el lado de corriente continua (CC). El dispositivo combina las funciones de protección contra rayos (T1) y protección contra sobretensiones (T2) en una sola carcasa, lo que garantiza la seguridad total del sistema fotovoltaico frente a los efectos de las descargas atmosféricas y las sobretensiones de conmutación.

Aplicación

El modelo OP-PV20 B+C T1/T2 está diseñado para su uso en el lado de CC de instalaciones fotovoltaicas con una tensión de funcionamiento de hasta 1000 V CC. Es adecuado tanto para sistemas domésticos como para grandes instalaciones industriales. Gracias al uso de tres insertos reemplazables en configuración Y, proporciona una protección completa de las cadenas fotovoltaicas contra sobretensiones inducidas y conducidas.

Características técnicas

El dispositivo proporciona un nivel de protección de ≤4,75 kV y un tiempo de respuesta instantáneo de ≤25 ns. Ofrece una corriente de sobretensión nominal de 20 kA (T2, 8/20 µs) y una corriente de sobretensión máxima de 40 kA, lo que garantiza una alta resistencia a pulsos de alta energía. Además, el componente T1 protege contra los efectos directos de los rayos, con una corriente de sobretensión de 6,25 kA (10/350 µs).

El pararrayos se caracteriza por una corriente de fuga muy baja, por debajo de 20 µA CC y 500 µA CA, lo que aumenta la fiabilidad y durabilidad de todo el sistema. El dispositivo puede funcionar en un amplio rango de temperatura de –40 °C a +70 °C y con una humedad relativa del 30 % al 90 % (sin condensación). El peso neto es aprox. 525 g.

Ventajas y beneficios

• Combinación de protección de tipo 1 y 2 en un solo dispositivo: protección fotovoltaica integral.
• Alta capacidad de descarga de corriente: hasta 40 kA (8/20 µs) y 6,25 kA (10/350 µs).
• Tiempo de respuesta muy rápido: 25 ns.
• Insertos reemplazables en configuración Y: fácil mantenimiento y servicio.
• Cumplimiento total con la norma EN 61643-31.
• Certificado de calidad TÜV que confirma la seguridad y la fiabilidad.
• Alta resistencia ambiental: funcionamiento en temperaturas de -40 °C a +70 °C.
• Mano de obra de alta calidad y durabilidad confirmadas por pruebas

  El pararrayos se monta en un riel DIN estándar en un cuadro de distribución de CC. El diseño compacto, de 3 módulos de ancho y aproximadamente 90 mm de alto, facilita la instalación en cualquier cuadro de distribución fotovoltaica. Los insertos reemplazables con un indicador visual de estado permiten una inspección y sustitución rápidas de los componentes desgastados sin necesidad de desmontar todo el dispositivo.

  El producto está equipado con un indicador visual de estado, que informa sobre el estado actual de la protección. La inspección regular del indicador ayuda a mantener la plena eficiencia de la protección de la instalación fotovoltaica.

  Resumen

  iluve OP-PV20 B+C T1/T2 (v.1) es un pararrayos de alta gama tipo 1+2, diseñado específicamente para instalaciones fotovoltaicas de CC. Combina funciones de protección contra rayos y sobretensiones, garantizando la máxima seguridad para inversores, paneles fotovoltaicos y la infraestructura del sistema. Es la solución ideal para instaladores profesionales que esperan fiabilidad, instalación sencilla y calidad probada.

  Los datos técnicos y las descripciones provienen de la ficha del catálogo del fabricante. Las fotos y los dibujos son solo para fines ilustrativos. Antes de la instalación, lea el manual del usuario y las normas de seguridad aplicables a las instalaciones fotovoltaicas.
