Descripción general

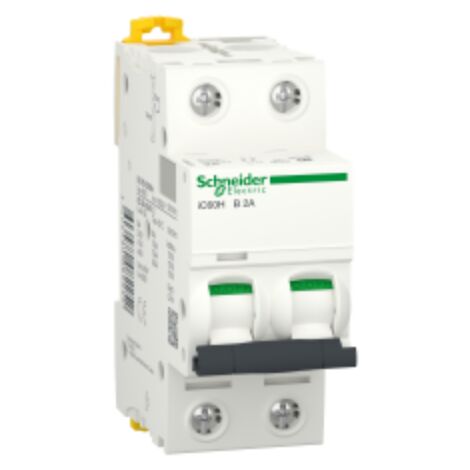

El iC60H 2P 2A B - A9F83202 es un interruptor automático diseñado para ofrecer protección en instalaciones eléctricas. Este dispositivo cuenta con un sistema de desconexión magnética y es adecuado para aplicaciones en corriente alterna (AC) y corriente continua (DC).Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Desencadenamiento magnético: 4 x In +/- 20 %
- Poder asignado de corte de servicio en cortocircuito: 70 kA
- Tensión de aislamiento [Ui]: 500 V AC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp]: 6 kV
- Clase de limitación: 3
- Endurance mecánica: 20,000 ciclos
- Endurance eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
Compatibilidad y accesorios
- Compatible con distribuidor, peines y juegos de barras: alto o bajo
- Espacio de 9 mm: 4
Instalación
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Tipo de conexión: Terminal simple (alto o bajo) 1...25 mm² rígido, 1...16 mm² suave
- Longitud de desnudado de los cables: 14 mm para conexión alta o baja
- Par de apriete: Alto o bajo 2 N.m
Uso
- Indicación de tensión: Señalización de disparo
- Corte plenamente aparente: Sí
- Protección diferencial: Bloque separado
