Descripción general

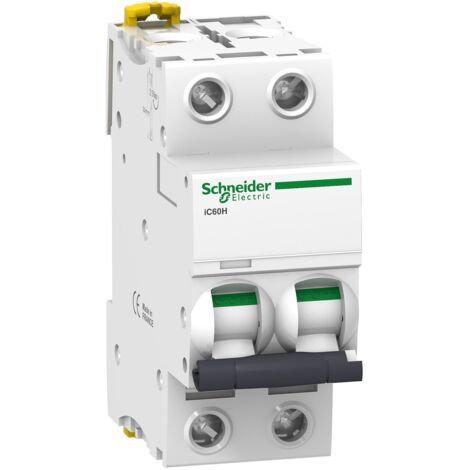

El disyuntor Acti9 iC60H es un dispositivo de protección eléctrica diseñado para garantizar la seguridad en instalaciones eléctricas. Con una capacidad de corte de servicio en caso de cortocircuito de hasta 7500 A y una clase de limitación de 3, este disyuntor es ideal para aplicaciones en corriente alterna y continua, cumpliendo con las normativas IEC y EN. Su instalación es sencilla gracias a su soporte de montaje en riel DIN y su diseño permite una fácil señalización local mediante un indicador de disparo.Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 8 x In +/- 20 %
- Poder asignado de corte en cortocircuito: 7500 A 0,75 x Icu (400 V CA 50/60 Hz)
- Tensión asignada de aislamiento: 500 V CA 50/60 Hz
- Tensión asignada de resistencia a los choques: 6 kV
- Clase de limitación: 3
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
- Dimensiones: 85 mm (altura) x 36 mm (ancho) x 78.5 mm (profundidad)
- Peso: 0.25 kg
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Riel DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Conexión: Terminal simple, alto o bajo
- Conductor rígido: 1...25 mm² máximo
- Conductor flexible: 1...16 mm² máximo
- Longitud de desnudado de los hilos: 14 mm
- Par de apriete: 2 N.m
Uso
Este disyuntor es ideal para proteger circuitos eléctricos en entornos residenciales e industriales, asegurando la desconexión automática en caso de sobrecargas o cortocircuitos, lo que previene daños en los equipos y riesgos de incendio.Otra información
- Protección contra fugas a tierra: Bloque separado
