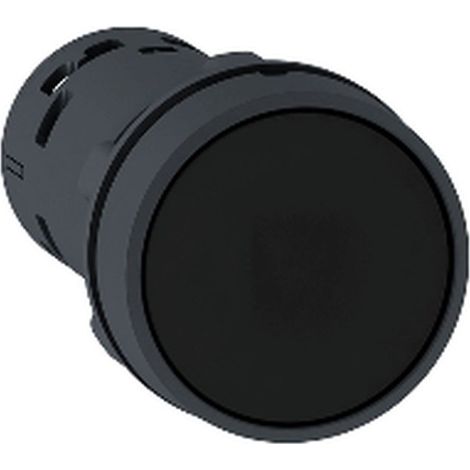

Harmony bouton-poussoir affleurant - Ø22 - noir - 2F - XB7NA23

Complémentaireslargeur hors tout CAO : 29 mmhauteur hors tout CAO : 29 mmprofondeur hors tout CAO : 51,5 mmdescription des bornes ISO n°1 : (13-14)NO(23-24)NOpoids : 0,021 kgmontage de l'appareil : Trou de fixation: Ø 22.5 mm (22,3 +0.4/0) conformément à EN/IEC 60947-1entraxe de fixation : >= 30 x 40 mm sur support, métal, épaisseur: 1...6 mm>= 30 x 40 mm sur support, plastique, épaisseur: 2...6 mmmode de fixation : Écrou de fixation sous la tête couple recommandé: 2...2,4 N.mfonctionnement des contacts : À action dépendanteouverture positive : Avec (seulement "F") ouverture positivedurée de vie mécanique : 1000000 cyclecouple de serrage : 0,8...1,2 N.m se conformer à EN 60947-1forme de la tête de vis : Transversal tête compatible avec JIS N°1 tournevisTransversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec pozidriv N°1 tournevisPerforé tête compatible avec plat Ø 4 mm tournevisPerforé tête compatible avec plat Ø 5,5 mm tournevisprotection contre les courts-circuits : 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1[Ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1[Ie] courant assigné d'emploi maximal : 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10.3 Aà 240 V, AC-14, D300 conformément à EN/IEC 60947-5-10.6 Aà 120 V, AC-14, D300 conformément à EN/IEC 60947-5-1durée de vie électrique : 1000000 cycle, DC-13, 0.3 Aà 24 V, cadence de fonctionnement: 216000 cyc/mn, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, AC-15, 0.03 Aà 230 V, cadence de fonctionnement: 216000 cyc/mn, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, AC-15, 0.09 Aà 240 V, cadence de fonctionnement: 108000 cyc/mn, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix Cfiabilité électrique : Λ = 10exp(-6)à 17 V, 5 mA conformément à EN/IEC 60947-5-4
