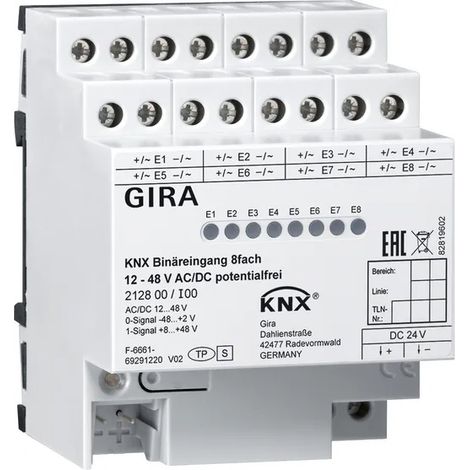

Gira Entrada binaria 8f 12 - 48 V AC/DC sin pot. KNX REG [212800], 2128 00

Gira Entrada binaria 8f 12 - 48 V AC/DC sin pot. KNX REG [212800], 2128 00

• Fabricante: GIRA
• Artikelnr.: 2128 00

Gira entrada binaria 8f 12 - 48 V AC/DC pot.frei KNX REG [212800], 2128 00

Binäreing. 8f 12 - 48 V AC/DC pot.frei KNX REG [212800]

Binäreingang 8fach 12 ,– ,48 ,V AC/DC potenzialfrei für KNX

Sistema Gira KNX ,

REG

 ,

REG-Binäreingänge zum Anschluss von Kontakten. Die Schaltvorgänge von Kontakten (z. ,B. Wächter bzw. Taster) werden in KNX ,Telegramme umgesetzt. Die Eingänge können dabei unabhängig voneinander verschiedenen Funktionen zugeordnet oder gesperrt werden. Signalanzeige über gelbe Status-LED möglich.

 ,

Características:

- Jeder Eingang verfügt über den vollen Funktionsumfang. Alle kanalorientierten Funktionen lassen sich separat für jeden Eingang parametrieren.

- Aktiv sendende Telegramme der Eingänge lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.

- Entprellzeit und Telegrammratenbegrenzung konfigurierbar.

- Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie, Wertgeber und Impulszähler zu den Eingängen.

- Sperrobjekt zum Sperren einzelner Eingänge (Polarität des Sperrobjekts einstellbar) für die Funktionen Schalten, Dimmen, Jalousie und Wertgeber.

- Comportamiento en caso de recuperación de la tensión del bus parametrizable por separado para cada entrada.

- Funktion Schalten: zwei unabhängige Schaltobjekte für jeden Eingang vorhanden (Schaltbefehle sind einzeln parametrierbar), Befehl bei steigender und fallender Flanke unabhängig einstellbar (EIN, AUS, UM, keine Reaktion), unabhängiges zyklisches Senden der Schaltobjekte in Abhängigkeit der Flanke oder in Abhängigkeit des Objektwerts wählbar.

- Funktion Dimmen: 1-Flächen- und 2-Flächen-Bedienung, Zeit zwischen Dimmen und Schalten und Dimmschrittweite einstellbar, Telegrammwiederholung und Stopptelegramm senden möglich.

- Funktion Jalousie: Befehl bei steigender Flanke einstellbar (keine Funktion, AUF, AB, UM), Bedienkonzept parametrierbar (Step - Move - Step oder Move - Step), Zeit zwischen Kurz- und Langzeitbetrieb einstellbar (nur bei Step - Move - Step), Lamellenverstellzeit einstellbar.

- Funktion Wertgeber: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert bei Flanke parametrierbar, Wertverstellung bei Taster über langen Tastendruck für Wertgeber möglich, Lichtszenennebenstelle mit Speicherfunktion auch Speicherung der Szene ohne vorherigen Abruf möglich.

- Funktion Impulszähler: Zählintervall einstellbar, Flanke (Zählen bei steigender Flanke, Zählen bei fallender Flanke, Zählen bei steigender und fallender Flanke) parametrierbar, Anzahl der erforderlichen Impulse am Eingang parametrierbar, Anzahl der erforderlichen Zählimpulse für eine Zähleränderung parametrierbar, Jeder Eingang beinhaltet einen Hauptzähler und einen Zwischenzähler, Hauptzähler und Zwischenzähler können getrennt voneinander als Vorwärts- oder Rückwärtszähler arbeiten, Start- und Endwerte der Zähler können über Parameter oder Kommunikationsobjekt vorgegeben werden, Abfrage Zählerstand über KNX oder automatisch, Verhalten nach Ablauf des Zählers ist parametrierbar, Impulszähler über KNX zurücksetzten (Zähler-Reset).

- Der Binäreingang hat acht voneinander unabhängige Eingänge an die elektrische Signale im Spannungsbereich von 12 bis 48 ,V angeschlossen werden.

- Auswertung von Gleichspannungssignale (DC) oder Wechselspannungssignale (AC).

- Der Binäreingang stellt eine separate DC ,24 ,V Hilfsspannung (SELV) für den Anschluss potenzialfreier Kontakte zur Verfügung.

- Statusmeldung bei Fehler mit der Hilfsspannung auf den Bus absetzbar.

- Anschluss von Zählern mit S0-Schnittstelle möglich (z. B. Energie-, Gas-, Wasserzähler).

 ,

Datos técnicos:

KNX Medium: TP256

Länge der Eingangsleitung: max. 100 m

Temperatura ambiente: -5 ,°C a +45 ,°C

Nennspannung: AC/DC 12 bis 48 ,V

Signalspannung

- für "0"-Signal: -48 bis +2 ,V

- für "1"-Signal: 8 bis 48 ,V

Eingangsstrom bei Nennspannung: 2 ,mA

Nennspannung S0: max. DC ,27 ,V

Impulsfrequenz S0: max. 33 ,Hz

Nennfrequenz AC-Signal: 30 bis 60 ,Hz

Signaldauer: min. 15 ,ms

Anzahl der Eingänge: 8

Salida

- Spannung: DC ,24 ,V ,SELV

- Strom: max. 4 ,mA

Conexiones

- KNX: Borne de conexión y derivación

- Eingänge: Schraubklemmen

Sección de conexión: máx. 4 ,mm²

 ,

Contenido del envío:

- Borne de conexión y derivación para KNX incluida en el suministro.

 ,

Dimensiones:

Unidades de división (TE): 4

 ,

Marca: Gira

Bestell-Nr. 2128 00 REG
