Generador PWM XY-PWM 1 Hz–150 kHz 3,3–20V DC con LCD y UART – Ciclo de Trabajo 1%–100% Salida 5–30 mA Panel 40x73 mm para Laboratorio y Proyectos

Generador PWM XY-PWM 1Hz-150kHz 3,3-20V con UART y LCD

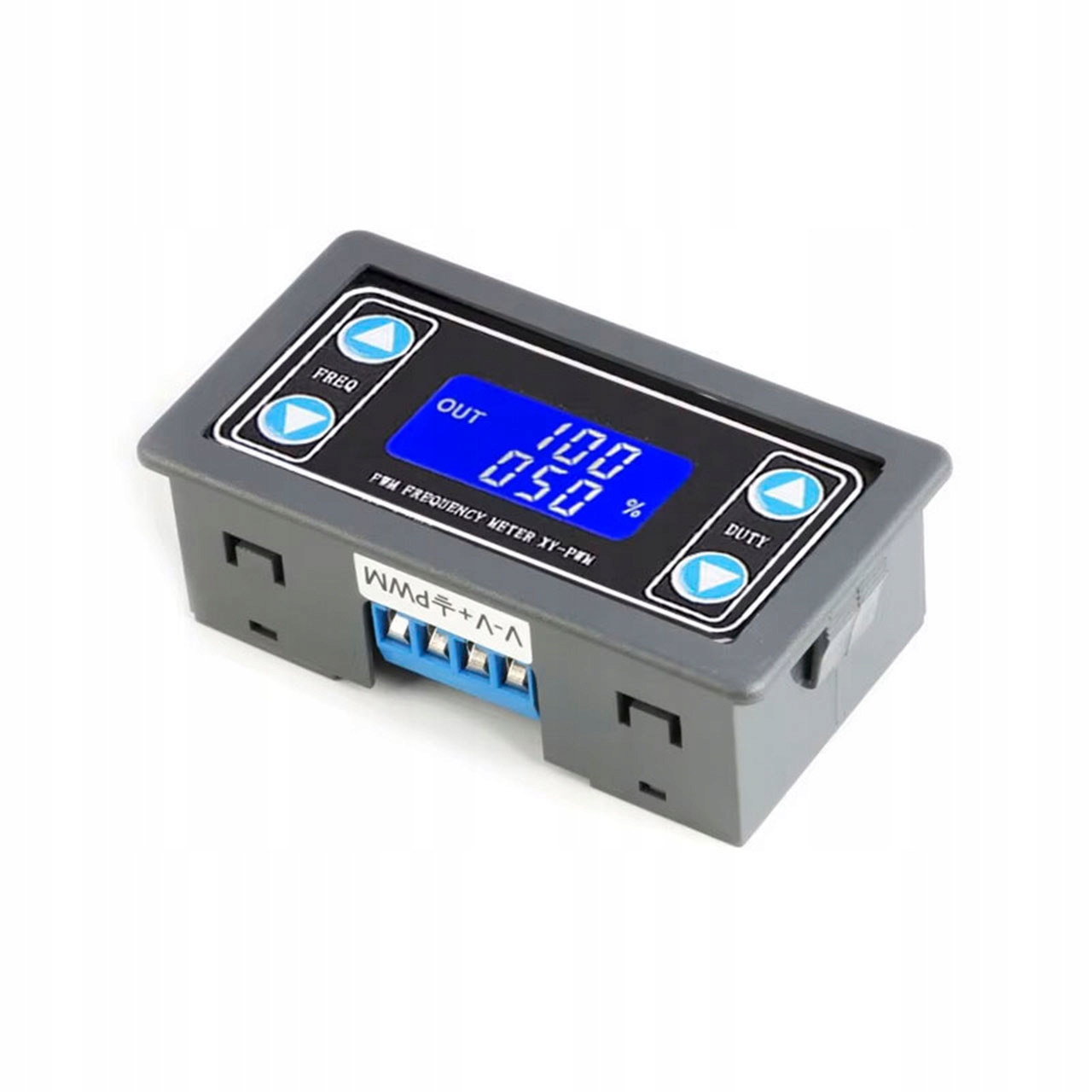

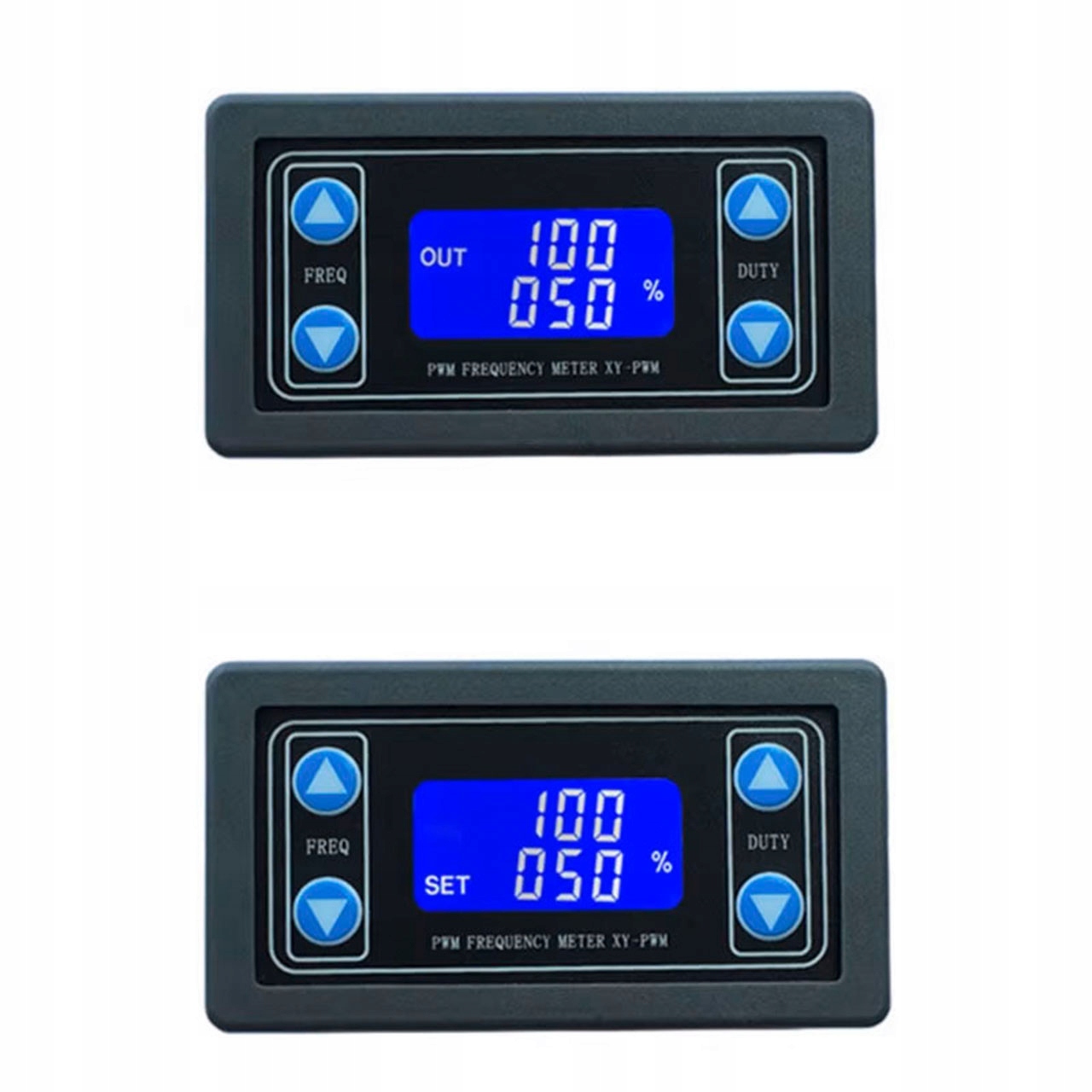

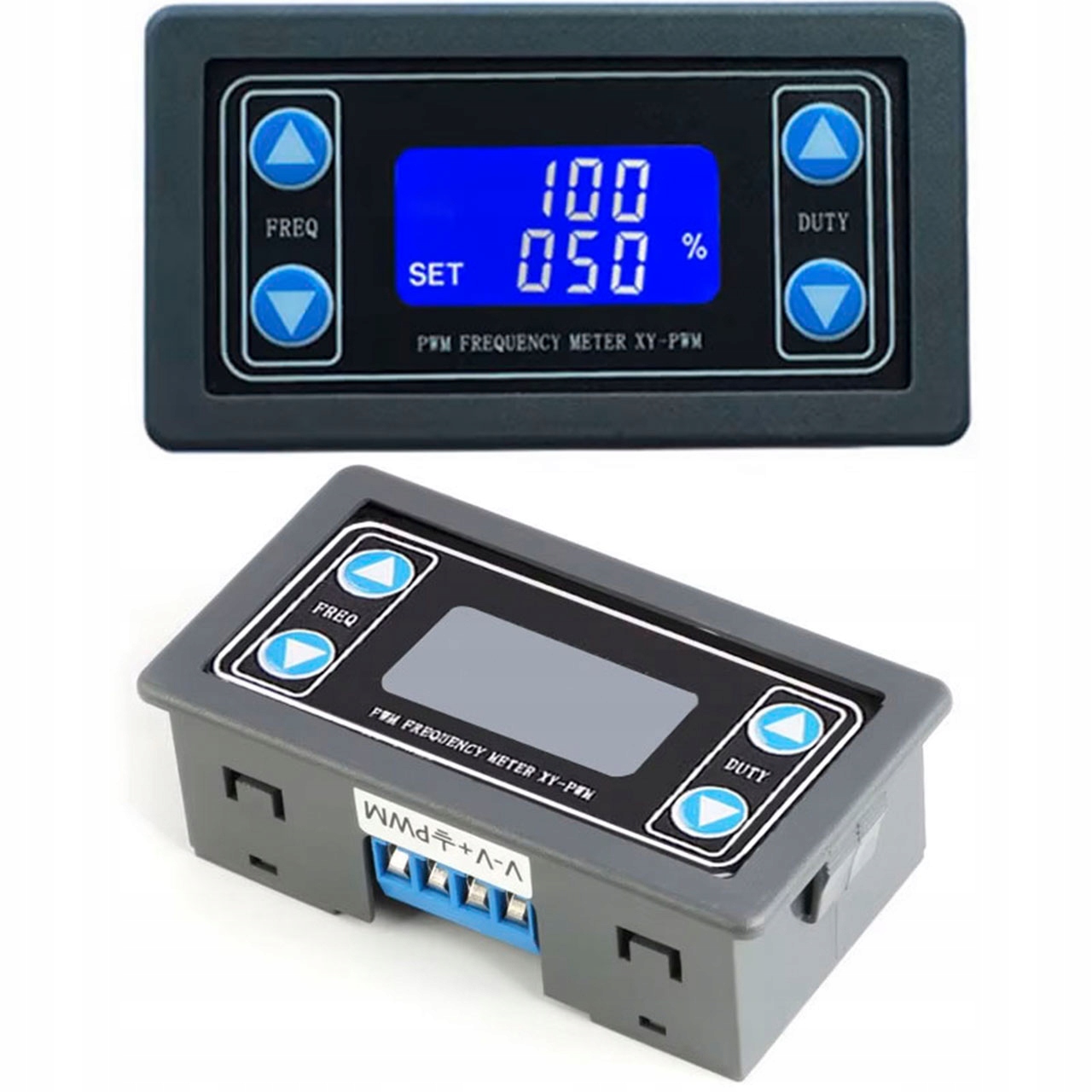

Generador de señal PWM y onda cuadrada compacto y versátil, adecuado para aplicaciones docentes, de desarrollo y uso en laboratorio. Dispone de pantalla LCD y cuatro botones de control para manejo sencillo e inmediato. Guarda automáticamente los ajustes antes de apagarse, permitiendo reanudar el trabajo al volver a encender. Permite comunicación con ordenador mediante interfaz UART para configuración y control avanzados.

Ventajas del Producto
– Amplio rango de frecuencia de 1 Hz a 150 kHz con una precisión del 2% para ensayos y prototipado fiable
– Regulación del ciclo de trabajo del 1% al 100% que ofrece flexibilidad en el control de señales PWM
– Alimentación universal de 3,3-20 V CC para integración sencilla en diversos proyectos electrónicos
– Memoria de ajustes que conserva parámetros al apagarse, optimizada para flujos de trabajo continuos
– Interfaz UART y pantalla LCD para supervisión y control intuitivo

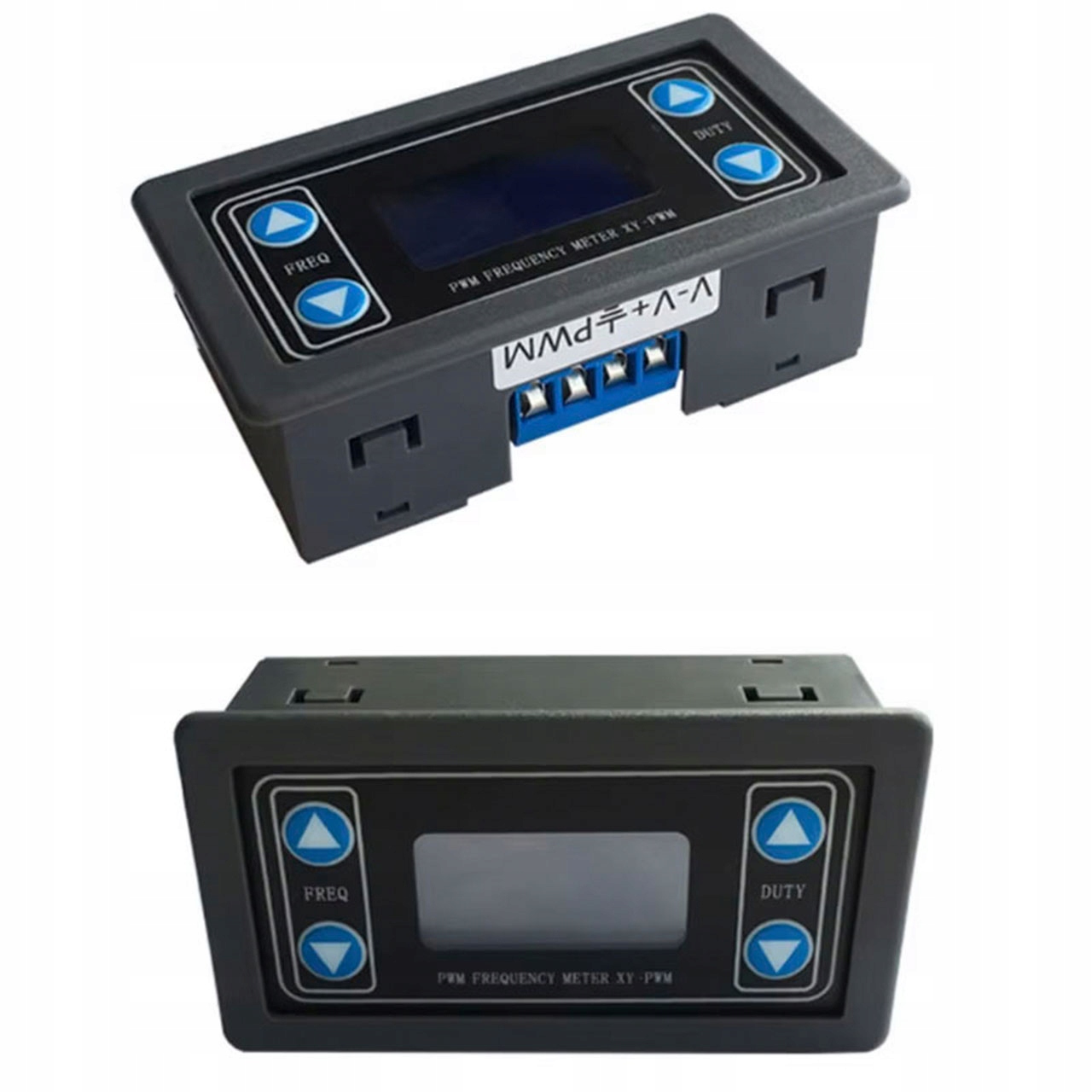

– Diseño compacto y montaje en panel para instalación práctica en paneles con abertura de 40 mm x 73 mm
Contenido del Paquete
– Módulo generador PWM XY-PWM con pantalla LCD y botones de control
– Manual de instrucciones básico
– Cables de conexión para alimentación e interfaz UART
Compatibilidad

Compatible con equipos y sistemas electrónicos que aceptan señales TTL/nivel lógico generadas por fuente de 3,3-20 V CC. Compatible con controladores y placas de desarrollo que se comunican vía UART para supervisión y parametrización.

Uso

Indicado para uso en laboratorios de electrónica, clases prácticas, desarrollo de prototipos, pruebas de componentes y dispositivos que requieren señales PWM u ondas cuadradas ajustables.

Datos Técnicos
– Tipo: Generador PWM y onda cuadrada
– Rango de frecuencia: 1 Hz – 150 kHz (precisión: 2%)
– Regulación del ciclo de trabajo PWM: 1% – 100%
– Tensión de funcionamiento: 3,3-20 V CC
– Capacidad de salida: 5-30 mA
– Pantalla: LCD
– Comunicación: UART
– Dimensiones: 79 mm x 43 mm x 27 mm
– Montaje: Abertura de panel 40 mm x 73 mm
– Peso: 38 g
– Temperatura de funcionamiento: -20 °C a 70 °C
– Amplitud de salida: Uentrada = Usalida
