Descripción general

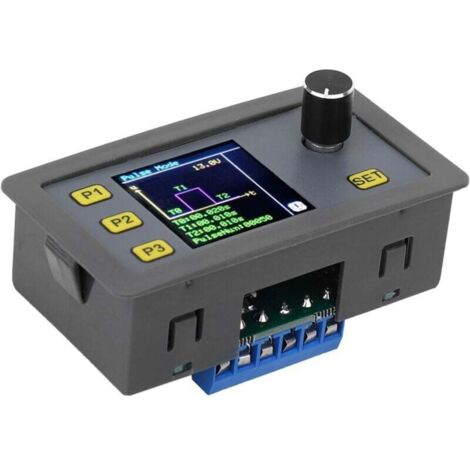

El generador de señales PWM KZQ es un módulo versátil que permite ajustar el voltaje, la frecuencia y el ciclo de trabajo con una precisión de hasta 0.1%. Este dispositivo es ideal para aplicaciones que requieren señales precisas y ajustables, ofreciendo múltiples modos de operación, incluyendo PWM, pulso, fuente de señal y onda sinusoidal.Especificaciones técnicas
- Modelo: WSFG-06
- Rango de voltaje: 1-24 V
- Rango de frecuencia: 1-150 kHz
- Rango de ciclo de trabajo: 0-100%
- Corriente de salida: hasta 30 mA
- Temperatura ambiente: -10 a +70 °C
- Tamaño del módulo: 79 x 43 x 41 mm (3,11 x 1,69 x 1,61 pulgadas)
- Tamaño de la abertura: 76 x 39 mm (2,99 x 1,54 pulgadas)
Compatibilidad y accesorios
- Modo PWM: voltaje, frecuencia y ciclo de trabajo ajustables
- Modo de pulso: tiempo de retardo inicial T0 (0-60 S), tiempo de nivel alto T1 (0-60 S), tiempo de nivel bajo T2 (0-60 S), número de pulso PulseNumber (1-60000)
- Modo de fuente de señal: fuente de voltaje de 2-10 V, fuente de corriente de 4-20 mA
- Modo de onda sinusoidal: 1-1000 Hz
Instalación
- Instalar en un entorno con temperatura controlada entre -10 y +70 °C.
- Asegurarse de que las conexiones eléctricas sean seguras y adecuadas para el rango de voltaje y corriente especificados.
Uso
- Utilizar el panel de control inteligente para ajustar los parámetros deseados según la aplicación.
- Seleccionar el modo de operación adecuado según las necesidades del proyecto.
Otra información
Este producto emite una fuente de señal y no puede impulsar directamente la carga de alta potencia.
