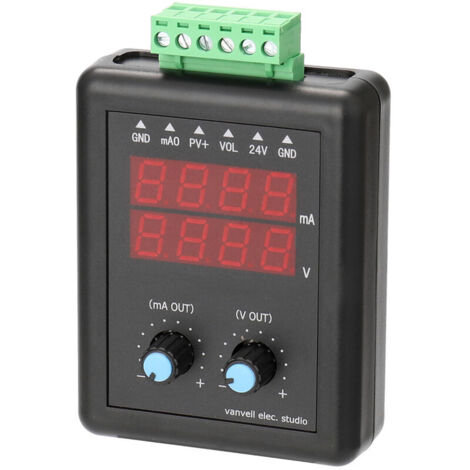

Generador de señales 4-20 mA 0-10 V, con visualización

Descripción general

Especificaciones técnicas

• Salida de corriente activa: 0-22 mA (mínima aproximadamente 0,06 mA)
• Carga: 0-550 Ω
• Salida de corriente pasiva: 0-22 mA (mínima aproximadamente 0,06 mA)
• Fuente de alimentación externa: hasta 30 V
• Voltaje de salida: 0 V-12 V (mínima aproximadamente 0,05 V)
• Voltaje de salida de 24 V: Corriente de accionamiento: 35 mA (no exceder 35 mA)
• Entorno operativo: 0 °C-50 °C sin condensación
• Tamaño: 90 x 70 x 28 mm (3,54 x 2,76 x 1,10 pulgadas)
• Tamaño del paquete: 150 x 100 x 80 mm (5,91 x 3,94 x 3,15 pulgadas)
• Peso del paquete: 120 g (4,23 oz)

Compatibilidad y accesorios

• Alimentación y carga mediante micro USB
• Lista de paquetes: 1 * Generador de señales

Instalación

• Para cargar la batería, conecte el generador a una fuente de alimentación mediante el puerto micro USB.
• Si no se utiliza durante un período prolongado, se recomienda cargar la batería al menos cada 2 meses para evitar daños.

Uso

• El codificador permite ajustar la salida de corriente y voltaje girándolo a la derecha para aumentar la señal y a la izquierda para reducirla.
• Los incrementos y decrementos de salida son ajustables en 0,01 mA, 0,1 mA, 1 mA, 10 mA para corriente y 0,01 V, 0,1 V, 1 V, 10 V para voltaje.
• Para la corrección de salida, mantenga presionado el botón del codificador de salida de corriente durante más de 2 segundos.
• El rango de corrección es de ±9,99 % para corriente y voltaje.
• Para guardar la configuración, pulse el botón del codificador de tensión; para cancelarla, pulse el botón del codificador de corriente.

Otra información

• Nota: Debido a la limitación del chip de salida, la tensión y la corriente de salida mínimas no pueden ser 0.
