Descripción general

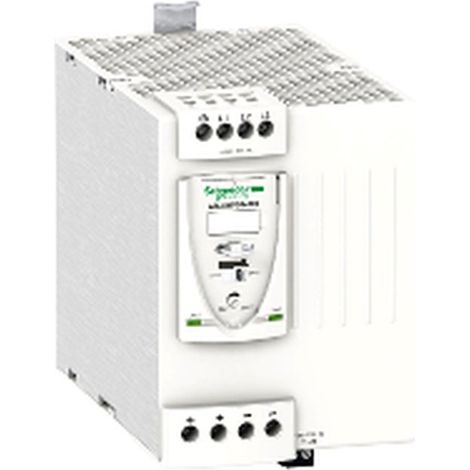

El alimentador de modo conmutado regulado Phaseo es un dispositivo trifásico diseñado para proporcionar una salida de 24V y 20A. Este modelo es ideal para aplicaciones que requieren una regulación precisa de la tensión y un alto rendimiento energético.Especificaciones técnicas
- Tensión de entrada: 320...550 V
- Frecuencia del red: 47...63 Hz
- Corriente a la llamada: 25 A durante 2 ms
- Factor de potencia: 0.65
- Rendimiento: 92 %
- Tensión de salida: Ajustable de 24 a 28,8 V
- Potencia disipada: 38,4 W
- Regulación de carga y línea: 1...3 %
- Tiempo de mantenimiento: >= 18 ms a 400 V
- Amplificación de corriente temporal admisible: 1,5 x In durante 4 s
- Dimensiones: 160 mm (profundidad) x 143 mm (altura) x 96 mm (ancho)
- Peso: 1,6 kg
Compatibilidad y accesorios
- Conexiones de entrada: Bornes de tipo tornillo, capacidad de conexión: 3 x 0,5 a 3 x 4 mm² (AWG 22 a AWG 12)
- Conexiones a tierra: Bornes de tipo tornillo, capacidad de conexión: 1 x 0,5 a 1 x 4 mm² (AWG 22 a AWG 12)
- Conexiones de salida: Bornes de tipo tornillo, capacidad de conexión: 4 x 0,5 a 4 x 10 mm² (AWG 22 a AWG 8)
- Bornier desbrochable para relé de diagnóstico, capacidad de conexión: 2 x 2,5 mm²
Instalación
- Soporte de montaje: Perfilado simétrico 35x7,5 mm o 35x15 mm
- Posición de montaje: Vertical
- Altitud de funcionamiento: 2000 m
Uso
Este alimentador es ideal para aplicaciones industriales y comerciales que requieren una fuente de alimentación estable y regulada. Su diseño permite una fácil integración en sistemas eléctricos existentes.
Otra información
- Estado LED: 1 LED verde y rojo para tensión de salida; 1 LED verde, rojo y naranja para corriente de salida
- Conformidad con las normas: Emisión de corriente de armónicos conforme a EN/CEI 61000-3-2, emisiones transmitidas por conducción conforme a EN 55022 Clase B, y otros estándares de compatibilidad electromagnética.
