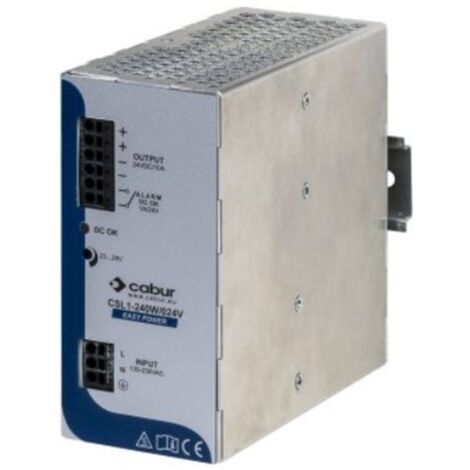

Fuente de alimentación Cabur 10A 1 fase 24VDC 240W XCSL1240W024VAA

Fuente de alimentación conmutada Cabur Easy Power con las siguientes características:

• Tensión de entrada (Vac): 90 - 264 Vac
• Tensión de salida (V) 24 Vdc
• Corriente de salida 10A
• Corriente límite de sobrecarga (A): 14A para >30 s a Uout > 90% Un
• Corriente máxima de cortocircuito >24 A durante 400 ms
• Eficiencia: >87% / >90%.
• Montaje: vertical en carril, distancia de 10 mm de los componentes adyacentes

Datos técnicos de entrada

• Tensión nominal de entrada 120230 Vac (rango 90132 Vac / 185264 Vac)
• Frecuencia 47...63 Hz
• Corriente a la salida nominal (Uin 120 / 230 Vac) 3,5A / 1,8 A ± 10%
• Corriente de pico en el encendido < 35 A
• Factor de potencia > 0,6 / >0,85
• Fusible de protección interno T 6,3 A reemplazable
• Protección externa en el disyuntor de la línea de CA: 10 A curva C - fusibles: T 10 A.

Datos técnicos de salida

• Tensión nominal de salida 24 Vdc
• Regulación de la salida 23...27,5 Vdc
• Corriente nominal permanente 10 A @ 45°C (3)
• Corriente límite de sobrecarga 15 A durante >30 s a Uout > 90% Un (4)
• Corriente máxima de cortocircuito >25 A durante 400 ms
• Regulación de la carga < 1%.
• Ondulación a datos nominales 50 mVpp
• Tiempo de retención (Uin 120 / 230 Vac) >30 ms / >60 ms
• Protección contra cortocircuitos/sobrecarga hipo en la corriente límite con rearme automático/protección térmica
• Señales de estado LED verde "DC OK
• Posibilidad de conexión eléctrica en paralelo
• Posibilidad de conexión paralela redundante con diodo externo ORing.

Características:

• Eficiencia (Uin 120 / 230 Vac) >88% / >90%.
• Potencia disipada (Uin 120 / 230 Vac) 32 W / 27 W
• Temperatura ambiente -20...+60°C, con reducción de potencia por encima de 45°C / protección térmica (3)
• Entrada/salida de aislamiento 3 kVac / 60 s Salida SELV
• Aislamiento Entrada/PE 1,5 kVac / 60 s
• Salida de aislamiento/PE 0,5 kVac / 60 s
• Normas de seguridad EN50178, EN61558, EN60950, IEC950, UL508
• Compatibilidad electromagnética EN61000-6-2, EN61000-6-4, EN61000-4-2, EN61000-4-3,EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11
• MTBF @ 25°C y datos nominales >400'000 h según SN 29500 / >100'000 h según MIL Std. HDBK 217F
• Categoría de sobretensión / grado de contaminación II
• Grado de protección IP 20 IEC 529, EN60529
• Tipo de conexión terminales de tornillo 2,5 mm² extraíbles
• Material de la carcasa: aluminio y acero inoxidable
• Peso aprox. 920 g
• Montaje en carril vertical, distancia de 10 mm de los componentes adyacentes.

• Tipo de : Fuentes de alimentación
• Voltaje : 24V
• Grado de protección : IP20
