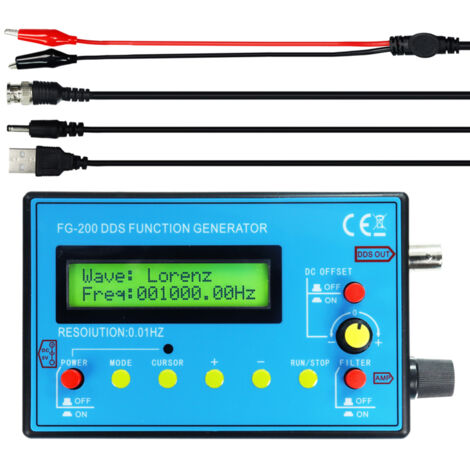

FG-200 DDS Generatore di segnali funzionali, frequenzimetro, modulo sorgente di segnale 0,01 Hz - 500 kHz, forme d'onda sinusoidali, quadre e a dente di sega.
20 € de regalo a partir de 300 €
con el código
con el código
Vendido por SWEET
¡Creemos que esto puede interesarte!
Comparar con artículos similares
Información del producto
Descripción
Caratteristiche:
Dimensioni compatte, funzioni complete, funzionamento semplice, facile da trasportare. Può essere alimentato da un adattatore CA o da una batteria al litio da 3,7 V.
Se utilizzato con un oscilloscopio, consente di testare e debuggare circuiti elettronici, misurare le caratteristiche di frequenza e la risposta impulsiva degli amplificatori audio. Grazie alla precisione e alla stabilità di frequenza del DDS, è ideale anche per calibrare il fattore di tempo di scansione di un oscilloscopio.
L'uscita a onda quadra è adatta per regolare le caratteristiche impulsive dell'attenuatore e della sonda dell'oscilloscopio.
È integrato un filtro (apribile/chiudibile) per adattare l'uscita a onde sinusoidali e impulsive.
Questo generatore di segnale funzionale consente di testare molti tipi di forme d'onda: sinusoidale, quadra, triangolare, a dente di sega diretta, a dente di sega inversa, ecc. È progettato specificamente per i professionisti.
Specifiche:
Tipo: senza antenna / con antenna (opzionale)
Materiale: ABS
Principali parametri tecnici:
1. Forme d'onda in uscita: sinusoidale, quadra, triangolare, dente di sega diretta, dente di sega inversa, ECG, esponenziale (crescente e decrescente), impulso di Lorentz, impulso gaussiano, impulso sinusoidale, semionda, onda intera, risonanza di Schumann, rumore, ecc. (15 forme d'onda in totale).
2. Alimentazione: 4-9 V CC (5 V CC consigliato con un adattatore CA), batteria al litio da 3,7 V consigliata.
3. Corrente: 180 mA a 5 V.
4. Gamma di frequenza: sinusoidale: da 0,01 Hz a 500 kHz (l'ampiezza diminuisce oltre la frequenza); Altre forme d'onda: da 0,01 Hz a 100 kHz (la frequenza può essere aumentata se la distorsione e il jitter non sono troppo significativi).
5. Risoluzione: 0,01 Hz.
6. Distorsione sinusoidale: < 1% al di sotto di 1 kHz, < 0,5% al di sopra di 1 kHz.
7. Ampiezza di uscita: ±10 V (picco-picco) massimo.
8. Impedenza di uscita: 50 ohm.
9. Offset CC: ±10 V massimo, con funzione di interruzione.
10. Tutti i parametri di configurazione possono essere salvati.
11. Può essere acceso e spento. È perfettamente adatto a segnali di uscita sinusoidali e pulsati.
Dimensioni: 140 × 80 × 26 mm / 5,51 × 3,15 × 1,02 pollici
Peso: 144 g / 5,07 once
Peso della confezione: 245 g / 8,64 once
Dimensioni della confezione: 160 × 125 × 35 mm / 6,29 × 4,92 × 1,37 pollici
Contenuto della confezione:
1 Generatore di segnale
1 Cavo di alimentazione USB
1 Cavo con morsetto BNC
1 Manuale utente (inglese)
Dimensioni compatte, funzioni complete, funzionamento semplice, facile da trasportare. Può essere alimentato da un adattatore CA o da una batteria al litio da 3,7 V.
Se utilizzato con un oscilloscopio, consente di testare e debuggare circuiti elettronici, misurare le caratteristiche di frequenza e la risposta impulsiva degli amplificatori audio. Grazie alla precisione e alla stabilità di frequenza del DDS, è ideale anche per calibrare il fattore di tempo di scansione di un oscilloscopio.
L'uscita a onda quadra è adatta per regolare le caratteristiche impulsive dell'attenuatore e della sonda dell'oscilloscopio.
È integrato un filtro (apribile/chiudibile) per adattare l'uscita a onde sinusoidali e impulsive.
Questo generatore di segnale funzionale consente di testare molti tipi di forme d'onda: sinusoidale, quadra, triangolare, a dente di sega diretta, a dente di sega inversa, ecc. È progettato specificamente per i professionisti.
Specifiche:
Tipo: senza antenna / con antenna (opzionale)
Materiale: ABS
Principali parametri tecnici:
1. Forme d'onda in uscita: sinusoidale, quadra, triangolare, dente di sega diretta, dente di sega inversa, ECG, esponenziale (crescente e decrescente), impulso di Lorentz, impulso gaussiano, impulso sinusoidale, semionda, onda intera, risonanza di Schumann, rumore, ecc. (15 forme d'onda in totale).
2. Alimentazione: 4-9 V CC (5 V CC consigliato con un adattatore CA), batteria al litio da 3,7 V consigliata.
3. Corrente: 180 mA a 5 V.
4. Gamma di frequenza: sinusoidale: da 0,01 Hz a 500 kHz (l'ampiezza diminuisce oltre la frequenza); Altre forme d'onda: da 0,01 Hz a 100 kHz (la frequenza può essere aumentata se la distorsione e il jitter non sono troppo significativi).
5. Risoluzione: 0,01 Hz.
6. Distorsione sinusoidale: < 1% al di sotto di 1 kHz, < 0,5% al di sopra di 1 kHz.
7. Ampiezza di uscita: ±10 V (picco-picco) massimo.
8. Impedenza di uscita: 50 ohm.
9. Offset CC: ±10 V massimo, con funzione di interruzione.
10. Tutti i parametri di configurazione possono essere salvati.
11. Può essere acceso e spento. È perfettamente adatto a segnali di uscita sinusoidali e pulsati.
Dimensioni: 140 × 80 × 26 mm / 5,51 × 3,15 × 1,02 pollici
Peso: 144 g / 5,07 once
Peso della confezione: 245 g / 8,64 once
Dimensioni della confezione: 160 × 125 × 35 mm / 6,29 × 4,92 × 1,37 pollici
Contenuto della confezione:
1 Generatore di segnale
1 Cavo di alimentazione USB
1 Cavo con morsetto BNC
1 Manuale utente (inglese)
Características
- MarcaOTROS
- Largo16 cm
- Ancho12.5 cm
- Alto3.5 cm
- MaterialABS
