Escuadra de precisión de microángulo con bloque en V ajustable, acero para herramientas niquelado templado, 75x36x24 mm, + accesorios, para torno, fresadora y carpintería.

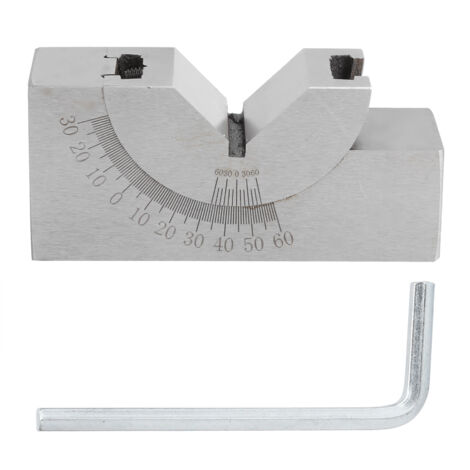

Escuadra de precisión de microángulo con bloque en V ajustable

Descripción general

Esta escuadra de precisión microángulo con bloque en V ajustable es una herramienta indispensable para fresado, torneado y carpintería profesional. Fabricada en acero para herramientas niquelado templado de alta calidad, ofrece una precisión extrema (±0,01 mm) y una durabilidad excepcional. Sus graduaciones grabadas permanecen nítidas y permanentes. Ideal para el posicionamiento de herramientas, el marcado de líneas o la sujeción de piezas para crear ángulos, chaflanes o agujeros angulares con la máxima eficiencia.

Especificaciones técnicas

• Tipo: Escuadra de microángulo (calibre)
• Material: Acero para herramientas niquelado templado, superficie endurecida
• Dimensiones del producto: ≈ 75 x 36 x 24 mm
• Dimensiones del ajustador: ≈ 22 x 66 x 4 mm
• Peso: ≈ 438 g
• Precisión de la medición: ±0,01 mm
• Graduaciones: Escala principal 1°, vernier 10'
• Contenido: 1 Escuadra de microángulo, 1 Ajustador

Instalación

La instalación es inmediata. El producto se entrega completo y listo para usar. Su diseño robusto y sus componentes preensamblados permiten una puesta en marcha rápida sin necesidad de herramientas adicionales.

Uso

Cómo usar esta escuadra de precisión ajustable:

1. Afloje el tornillo, mueva el bloque en V y gírelo sobre el riel base hasta alcanzar el ángulo deseado.

2. Lea el ángulo utilizando el principio de Vernier. La línea "0" del Vernier alineada con la línea "0" de la escala principal = superficie de medición A paralela a la superficie de referencia, superficie B perpendicular.

3. Lectura de grados (°) y minutos (′) según la posición del nonio (similar a un calibrador).

4. Tras el ajuste, apriete el tornillo para fijar permanentemente el bloque en V a la base.

Se utiliza ampliamente para taladrar, fresar y ajustar piezas en fresadoras, cepilladoras y otras máquinas, lo que permite ahorrar tiempo y lograr una precisión inigualable en la creación de ángulos complejos.

Otra información

Principales indicadores técnicos:

Cuando la superficie A es paralela a la base y B es perpendicular, la desalineación de las líneas de "0" es >3′, y la no coincidencia de las dos líneas de 11° en los extremos es ≤5′.

– Tras ajustar y alinear las líneas "0", el paralelismo de A y la perpendicularidad de B con la referencia son ≤0,01 mm.

– Error de indicación en estado estacionario ≤ ±10′.

Una herramienta profesional y altamente eficiente para todos sus proyectos de mecanizado y carpintería.
