Descripción general

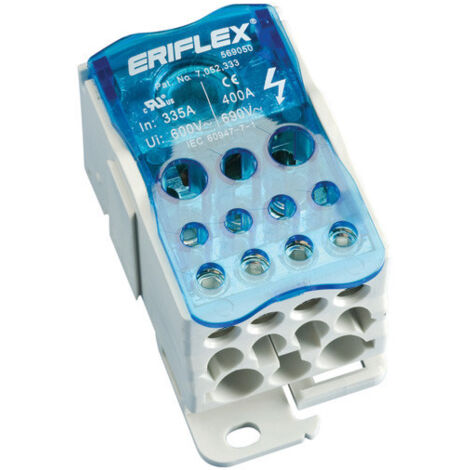

El divisor unipolar ERICO Nvent 569050 es un componente eléctrico diseñado para manejar corrientes de hasta 400 A según la normativa IEC y 335 A según UL/CSA. Este dispositivo permite la conexión directa de conductores de cobre o aluminio, facilitando la creación de bloques multipolares gracias a su diseño modular. La cubierta protectora es transparente y abatible, lo que permite un fácil acceso y visualización de las conexiones.Especificaciones técnicas
- Corriente nominal máxima, IEC: 400 A
- Corriente nominal máxima, UL/CSA: 335 A
- Corriente admisible de corta duración (Icw) 1s: 24,5 kA
- Corriente de cortocircuito de pico (Ipk): 51 kA
- Tensión máxima de funcionamiento, IEC (Ui): 1000 V
- Tensión máxima de funcionamiento, UL (Vin): 600 V
- Corriente nominal de cortocircuito condicional (Icc): 24,3 kA
- Corriente nominal de cortocircuito (SCCR): 100 kA
- Número de conexiones en el lado de la línea: 1
- Tamaño del cable trenzado del lado de la línea: 95 - 185 mm²
- Tamaño AWG del cable del lado de la línea: 3 – 400
- Número de conexiones: 11
- Tamaño del cable trenzado aguas abajo: (2) 6 - 35 mm²; (5) 2,5 - 16 mm²; (4) 2,5 - 10 mm²
- Tamaño del cable trenzado de salida - en casquillos: (2) 6 - 25 mm²; (5) 2,5 - 16 mm²; (4) 2,5 - 10 mm²
- Tamaño AWG del cable de salida: (2) #10 - #1; (5) #14 - #4; (4) #14 - #6
- Profundidad: 50 mm
- Altura: 96 mm
- Ancho: 49 mm
- Peso de la unidad: 0,4 kg
- Retardante de llama: UL® 94V-0
- Cumple con: IEC® 60947-7-1
Compatibilidad y accesorios
- Material libre de halógenos
- Autoextinguible: UL94V-0
Instalación
- Se monta fácilmente en un riel DIN o se fija a un panel con tornillos
Uso
- Ideal para aplicaciones que requieren una distribución eficiente de energía eléctrica
Otra información
- Cumple con la normativa RoHS
- Obtiene la clasificación HL3 para la sección R23 y la clasificación HL2 para la sección R22
