Descripción general

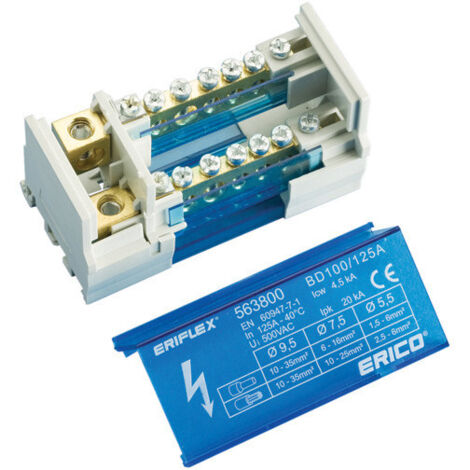

El Bloque de distribución bipolar BD100/125AL es un dispositivo diseñado para facilitar la distribución eléctrica en instalaciones industriales y comerciales. Este bloque cuenta con una cubierta protectora y pantallas aislantes transparentes, asegurando una visualización clara de las conexiones. Incluye pantallas aislantes entre las filas para mayor seguridad y organización.Especificaciones técnicas
- Número de artículo: 563810
- Número de polos: 2
- Corriente nominal máxima (IEC): 125 A
- Corriente admisible de corta duración (Icw) 1s: 4,5 kA
- Corriente de cortocircuito de pico (Ipk): 25 kA
- Tensión operativa máxima (IEC - Ui): 690 V
- Número de conexiones en el lado de la línea: 1
- Tamaño del cable trenzado del lado de la línea: 10 - 35 mm²
- Número de conexiones: 14
- Tamaño del cable trenzado aguas abajo: (11) 2,5 - 6 mm²; (3) 10 - 25 mm²
- Profundidad: 50 mm
- Altura: 50 mm
- Ancho: 162 mm
- Peso de la unidad: 0,27 kg
- Retardante de llama: UL® 94V-0
- Cumple con: IEC® 60947-7-1
Compatibilidad y accesorios
- Material libre de halógenos
- Autoextinguible: UL94V-0
Instalación
- Fácil montaje en carril DIN o atornillado a panel
Uso
- Entradas y salidas separadas para una mejor gestión de la distribución eléctrica
Otra información
- Cumple con la normativa RoHS
- Cumple con la norma EN 45545
- Clasificación HL3 para la sección R23 y HL2 para la sección R22
