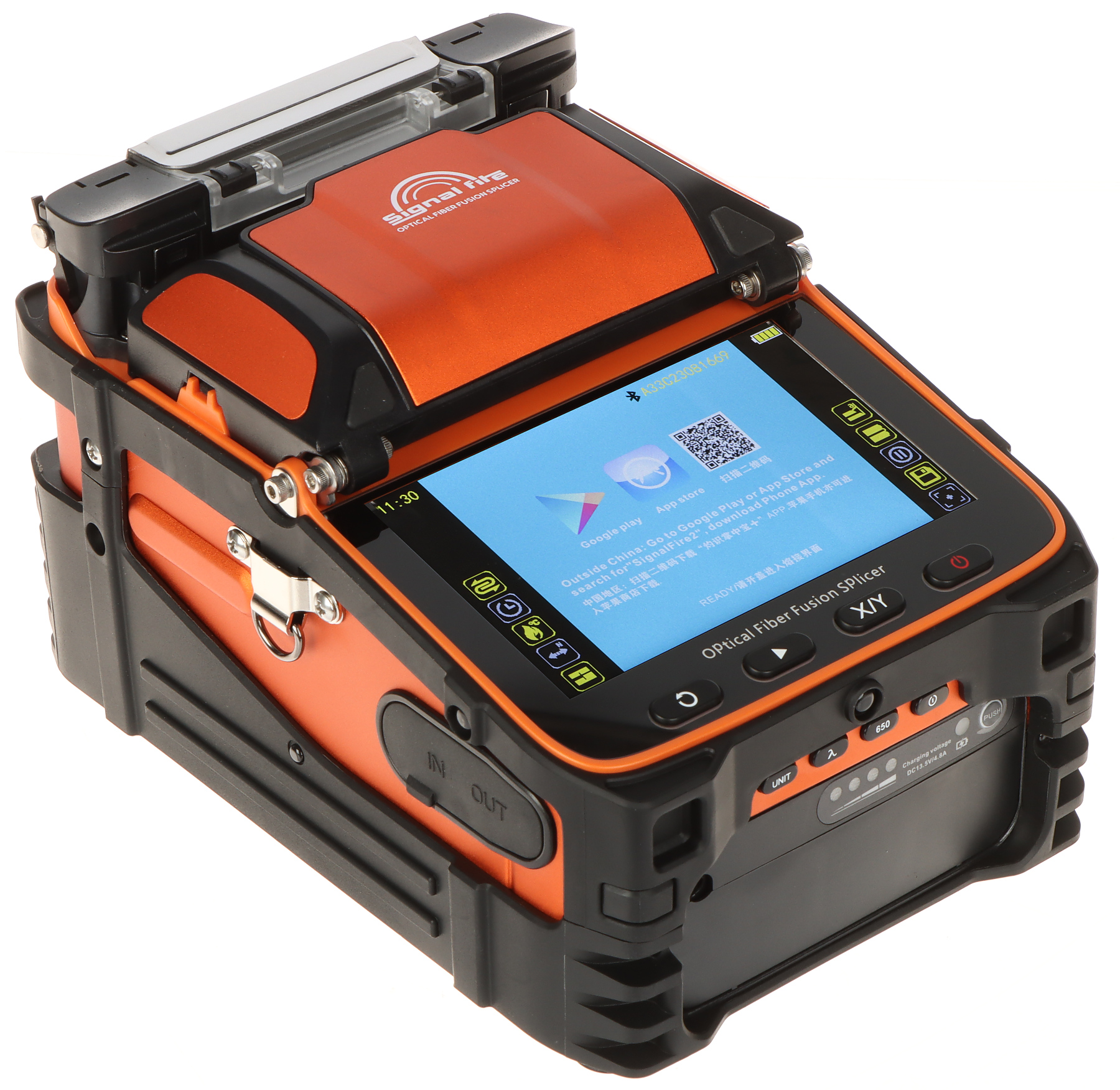

Empalmadora de fibra óptica AI-9

Empalmadora de fibra óptica AI-9

La empalmadora de fibra óptica AI-9, gracias a su rápido procesamiento de imágenes y su avanzado proceso de centrado del núcleo, permite la ejecución automática de un empalme con excelentes parámetros en menos de 10 segundos.

¡Nota! Por defecto, el dispositivo está configurado en modo automático. En la gran mayoría de las situaciones, no se requieren ajustes a la configuración predeterminada. Tampoco se requiere calibración; Solo debe realizarse si se encuentran problemas para lograr una soldadura adecuada. La aplicación disponible en Google Play Store y App Store es necesaria, por ejemplo, si desea cambiar el programa de soldadura o calibración predeterminado debido a condiciones ambientales extremadamente cambiantes.

El cambio de parámetros y la configuración de la máquina de soldar se realiza exclusivamente a través de la interfaz Bluetooth utilizando aplicaciones dedicadas para Android/iPhone.

• Tipo de fibra: multimodo (MM) - G.651, monomodo (SM) - G.652 & G.657, monomodo (DS / nzds) con desplazamiento de dispersión distinto de cero (G.655)
• Diámetro del revestimiento: 80 ... 150 µm
• Diámetro del revestimiento primario: 0,1 ... 1 mm
• Longitud de la fibra pelada: 16 mm
• Método de centrado: centrado del núcleo, centrado del revestimiento, manual

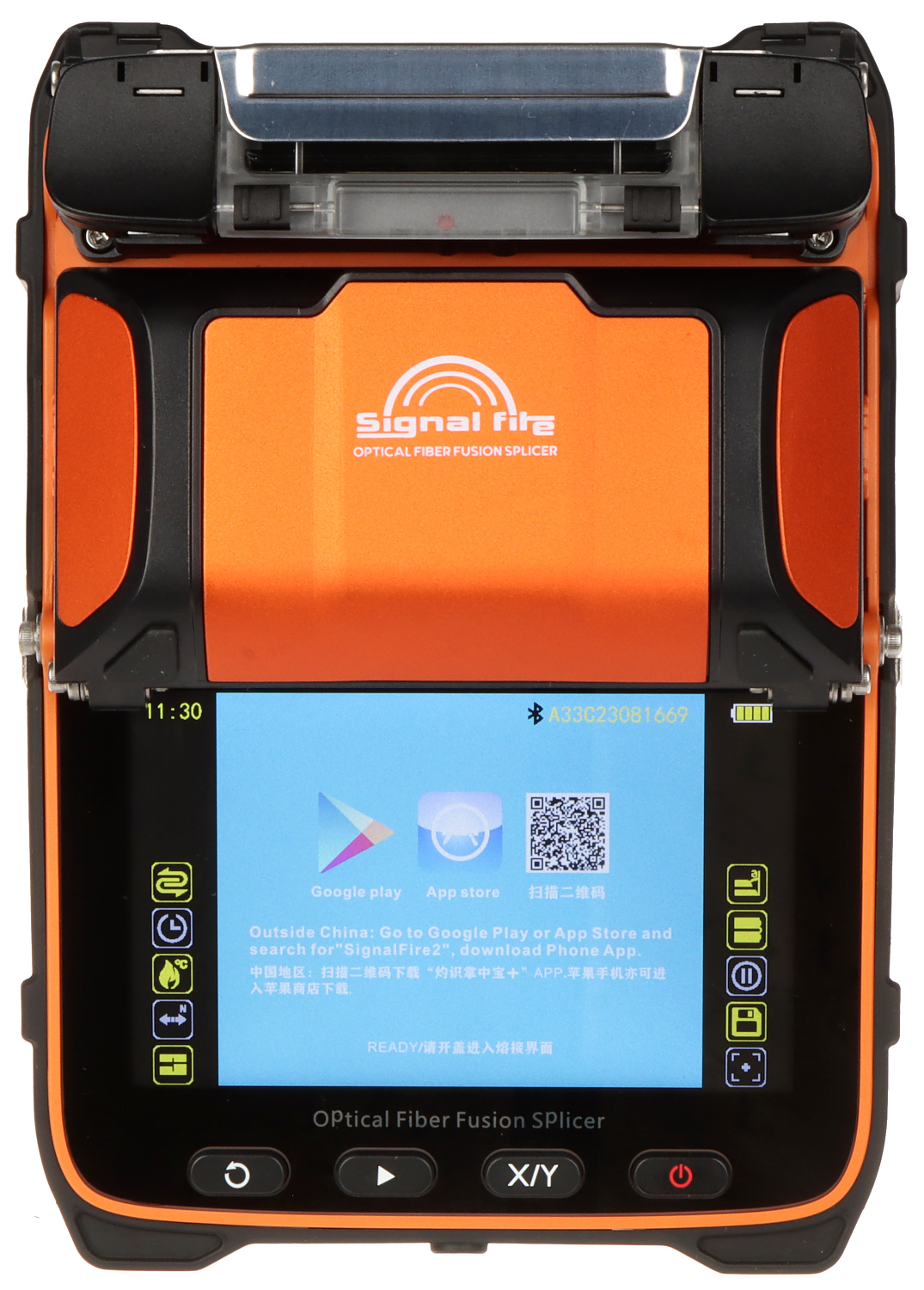

• Pantalla: Pantalla de cristal líquido (LCD) de 5,1", 800 x 480 px, Imagen: visualización simultánea en dos planos (X-Y)
• Atenuación media: 0,01 dB (MM), 0,025 dB (SM), 0,04 dB DS / nzds
• Tiempo medio de empalme: 5 Tiempo medio de calentamiento: 15 s. Programas de soldadura: (programas de fábrica) + (programas de usuario). Retroiluminación interna: Sí. Calefacción interna: Sí. Parámetros de soldadura configurables: Prueba del ángulo frontal de las fibras soldadas, distancia de aproximación durante la soldadura, corriente de pre-soldadura, tiempo de pre-soldadura, corriente de soldadura, tiempo de soldadura, etc. Memoria de empalme: Sí. Prueba de resistencia mecánica: 2 N. Conexión a un ordenador: USB 2.0 - Posibilidad de cargar smartphones. Alimentación: 13,5 V CC / 4,8 A (fuente de alimentación incluida). Alimentación por batería. Alimentación: Batería de iones de litio de 11 V CC, 7800 mAh
• Vida útil del electrodo: 3000 soldaduras
• Temperatura de funcionamiento: -15 °C ... 50 °C
• Humedad ambiental relativa admisible: < 95 % (sin condensación)
• Peso: 2,16 kg
• Dimensiones: 200 x 143 x 122 mm
• Garantía: 3 años

Funciones seleccionadas:

• Medidor de potencia óptica incorporado:
• Longitud de onda óptica: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm,
• Amplio rango de medición: -70 dBm ... +6 dBm,
• Error de medición: < 0,3 dB
• VLS (VFL) - localizador visual de fallas de fibra:
• Longitud de onda óptica: 650 nm
• Potencia de salida óptica: 15 mW
• Modos de funcionamiento: continuo, pulsado - 2 Hz
