Electrodo de soldadura de oro 6013 R 2,5MM-5,0KG.

Electrodo de soldadura oro 6013 R 2.5MM-5.0KG.

Oro Los electrodos 6013 R están diseñados para la soldadura manual por arco con corriente continua o alterna de estructuras ordinarias de acero con bajo contenido de carbono.

Se caracterizan por un fácil encendido y reencendido del arco, un arco suave y estable, mínimas salpicaduras de metal, fusión uniforme, excelente formación de soldadura y fácil eliminación de escoria.

Condiciones de aplicación:

• para soldar juntas de esquina, a tope y solapadas de metal de hasta 20 mm de espesor;

• baja sensibilidad a la calidad de la preparación del borde, óxido y otros contaminantes superficiales;

• soldadura CC de cualquier polaridad o corriente alterna de un transformador con una tensión de circuito abierto de 50±5 V.

Propiedades especiales

• Excelentes propiedades tecnológicas: fácil ignición, arco estable, baja pérdida de metal, fusión uniforme, buena formación de soldadura, fácil eliminación de escoria;

• Requisitos de equipo reducidos y menores requisitos para la cualificación del soldador;

• Tasa de deposición: 0,15–0,17 g/A min;

• Consumo de electrodo por 1 kg de metal: 1,4–1,5 kg.

Propiedades mecánicas del metal de soldadura

• Resistencia a la tracción: 500–640 MPa

• Límite elástico: ≥420 MPa

• Alargamiento relativo: ≥20%

• Energía de impacto KV (0°C): ≥47 J

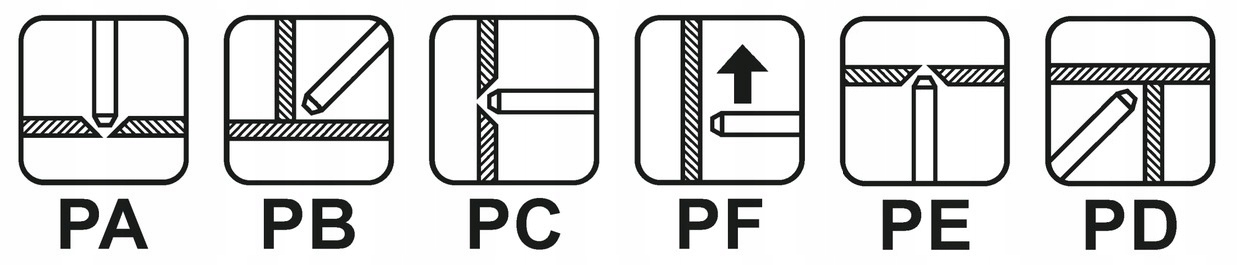

Parámetros de soldadura

Corriente de soldadura 40-80 [A] para electrodos con un diámetro de 2,5 [mm]

Soldadura con corriente continua en cualquier polaridad (se recomienda polaridad inversa, "+" en el electrodo) o corriente alterna con una tensión de circuito abierto de 50 V.
