Descripción general

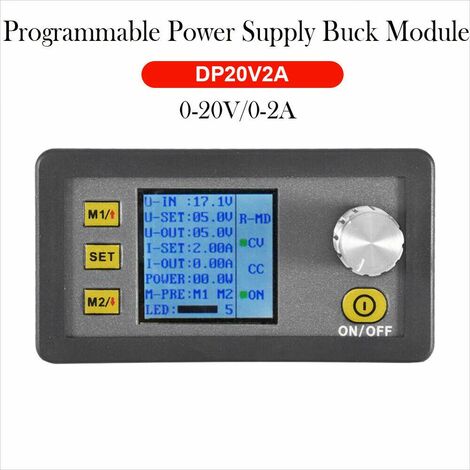

El módulo de alimentación programable DP20V2A CVCC cuenta con una pantalla LCD que permite un fácil ajuste y visualización de parámetros. Su rango de voltaje de salida es ajustable de 0 a 20.0V, con incrementos de 0.1V, y su rango de corriente de salida es de 0 a 2.00A, con pasos de 0.01A. Este módulo es ideal para aplicaciones que requieren un control preciso de voltaje y corriente, facilitando el almacenamiento de voltajes de arranque y la extracción rápida de los valores requeridos.Especificaciones técnicas
- Dimensiones: 79 x 43 x 26 mm (L x W x H)
- Tamaño abierto: 71 x 39 mm
- Corriente de salida: 0-2.00A
- Potencia de salida máxima: 40W
- Frecuencia de rizado: Alrededor de 330 KHz
- Rango de tensión de entrada: 4.5-23V
- Rango de tensión de salida: 0V-20.0V (en modo de reducción, el voltaje de entrada debe ser superior a 3V)
- Ondulación valor: 50mV
Instalación
- Conectar la entrada positiva (IN+) y negativa (IN-).
- Conectar la salida positiva (OUT+) y negativa (OUT-).
Uso
- Ajuste de la tensión preestablecida: Presione SET, navegue hasta U-SET, ajuste con el potenciómetro de codificación.
- Ajuste de la corriente preestablecida: Presione SET, navegue hasta I-SET, ajuste con el potenciómetro de codificación.
- Almacenamiento de valores: Mantenga presionado SET hasta que "MEMO" aparezca en la pantalla para almacenar los valores actuales.
- Extracción de valores almacenados: En modo de ajuste (S-MD), mantenga presionado m1 o m2 para extraer los valores almacenados.
- Ajuste del brillo de la pantalla: Navegue hasta el ajuste de brillo y ajuste con el potenciómetro de codificación.
Otra información
- Evitar el uso del módulo para cargar baterías.
- Si el voltaje de entrada cae por debajo del voltaje preestablecido, el módulo apagará automáticamente la salida.
- Proteger el módulo de la exposición directa al sol para evitar daños en la pantalla LCD.
- Mantener ventilación adecuada durante el uso a plena capacidad.
- Incluir un diodo en la salida si se utiliza el módulo con una batería.
