Divisor de señal DMX de 6 vías Blanco

Divisor de señal DMX512 para carril DIN con tipología D) Receptor / módulo de comunicación: gestiona DMX512 con dos entradas y seis salidas aisladas. Funciona a 12V DC, 24V DC o 48V DC, optimizando el control de iluminación profesional sin microprocesador para máxima fiabilidad.

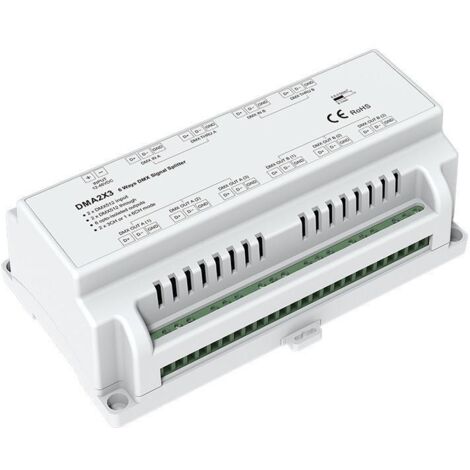

Información general sobre Splitter Divisor de Señal DMX512 2 Entradas/6 Salidas Aisladas SKYDANCE DMA2X3 para Carril DIN

El SKYDANCE DMA2X3 es un equipo de control diseñado para amplificar, distribuir e aislar la señal DMX dentro de sistemas de iluminación. Incorpora dos entradas y seis salidas DMX512 optoaisladas, con separación fotoeléctrica entre entrada y salidas y también entre salidas, lo que aporta integridad y estabilidad al bus de datos. Se instala en carril DIN TS-35 y muestra el estado mediante nueve LED dedicados.

La conectividad se basa en comunicación RS-485 real en entradas y salidas, sin uso de microprocesadores, favoreciendo una operación robusta en proyectos exigentes. El dispositivo aísla entrada y salidas hasta 500 VAC/1.000 VDC, e integra protección frente a polaridad inversa. El grado de protección IP20 no se menciona. La carcasa de PC y sus dimensiones compactas facilitan la integración en cuadros eléctricos, aportando conectividad, integración y seguridad a redes DMX complejas con una configuración clara mediante señalización LED.

Uso y aplicación

Su función es distribuir y regenerar la señal DMX para ampliar líneas y ramificar universos en instalaciones donde se requiere regulación y direccionamiento por DMX. Encaja en cuadros técnicos y proyectos profesionales que demandan integración de múltiples equipos, gracias a sus dos entradas/through y seis salidas aisladas con comunicación RS-485.

Trabaja con alimentación a 12–48 V DC y montaje en carril DIN, cumpliendo estándares EMC y LVD. Como solución, permite ampliar ramales DMX con conectividad estable y configuración visual mediante LED de estado, simplificando la supervisión y el control del sistema.

Beneficios clave

• Distribución estable en redes de iluminación por comunicación DMX512 con salidas optoaisladas.
• Mantenimiento del bus por separación fotoeléctrica entre entradas y salidas, mejorando la seguridad del sistema.
• Diagnosis rápida mediante indicadores LED por configuración visual de alimentación y estado DMX.
• Integración en cuadros eléctricos por montaje en carril DIN TS-35 con instalación ordenada.
• Protección ante errores de conexión por inversión de polaridad, reforzando el control.
• Operación robusta sin microprocesador mediante comunicación RS-485 auténtica para mayor fiabilidad.

Especificaciones destacadas

Entradas: DMX512 x 2 con through; Salidas: DMX512 x 6 optoaisladas; Alimentación: 12–48 V DC; Dimensiones: 60 mm x 88 mm x 149 mm.

Instalación y mantenimiento

Montaje en carril DIN TS-35/7,5 o TS-35/15, con cableado de entradas DMX, salidas y alimentación DC de 12–48 V. Dispone de bornas dedicadas D+, D y GND para cableado ordenado, y nueve LED que facilitan la configuración y verificación de señal.

Para terminación del bus, conectar una resistencia de 0,25 W entre 90–120 Ω en el último dispositivo de cada línea, y usar el paso-through únicamente cuando se continúe la cadena. La separación fotoeléctrica y la protección de polaridad ayudan a la seguridad durante el emparejado y pruebas. Desconectar y reconectar siguiendo el orden recomendado del sistema para evitar errores de comunicación. Desconectar la alimentación antes de cualquier intervención.

Distribución especializada de iluminación en España. Si buscas comprar Splitter Divisor de Señal DMX512 2 Entradas/6 Salidas Aisladas SKYDANCE DMA2X3 para Carril DIN profesional, es una opción líder por durabilidad y eficiencia. Envío estimado en 24h (según disponibilidad de stock). Calidad certificada por CE, RoHS para instalaciones y proyectos profesionales. Consulta precio y disponibilidad aquí.

Preguntas frecuentes

• ¿Qué función realiza dentro de una red DMX? — Amplifica y distribuye la señal DMX, proporcionando seis salidas aisladas a partir de dos entradas con paso-through.
• ¿Qué alimentación requiere? — Funciona con tensión continua entre 12 y 48 V DC; verificar la fuente disponible en cuadro.
• ¿Cómo se instala en el cuadro? — Se fija en carril DIN TS-35 y se cablean entradas/salidas en bornas D+, D y GND siguiendo la polaridad indicada.
• ¿Es necesario terminar las líneas DMX? — Debe colocarse un terminador de 90–120 Ω en el último dispositivo de cada ramal para estabilidad del bus.
• ¿Incluye protección eléctrica? — Integra aislamiento entre entradas y salidas y protección frente a polaridad inversa.
