Descripción general

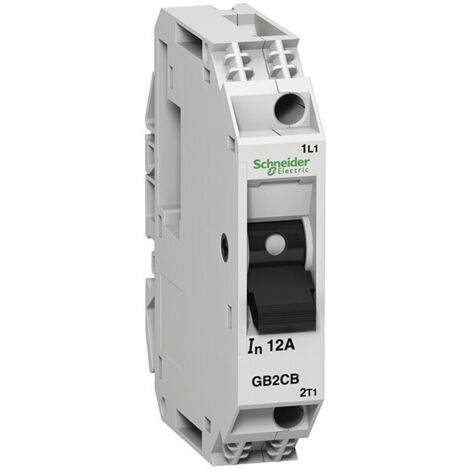

Disyuntor para circuitos de comando 1P de Schneider, diseñado para la protección contra cortocircuitos y sobrecargas en circuitos de control y equipos industriales, como válvulas de solenoide, frenos eléctricos y transformadores. Este dispositivo compacto, con un ancho de solo 15 mm, se monta en carril DIN de 35 mm y ofrece control mediante una maneta conmutadora, garantizando 8000 ciclos de marcha/paro. Proporciona protección magnetotérmica y también puede utilizarse para la protección de cargas de corriente continua.Especificaciones técnicas
- Corriente asignada de empleo: 5 A
- Tensión asignada de empleo: 250 V CA 50/60 Hz
- Tensión asignada de tenue a los choques: 4 kV
- Potencia disipada por polo: 2 W
- Duración de vida eléctrica: 8000 ciclos
- Conectores: 1 cable(s) 0,75...6 mm² rígido sin extremo de cable, 1 cable(s) 0,75...4 mm² rígido sin extremo de cable, 1 cable(s) 0,75...4 mm² suave con extremo de cable, 2 cable(s) 0,75...2,5 mm² suave con extremo de cable
- Par de apriete: 1,2 N.m en conector
- Robustez mecánica: Chocs: 22 Gn para 20 ms, Vibraciones: 5 Gn, 5 a 110 Hz
- Dimensiones: Altura: 74 mm, Ancho: 15 mm, Profundidad: 67 mm
- Código de compatibilidad: GB2
Compatibilidad y accesorios
- Montaje en carril DIN de 35 mm
- Compatible con dispositivos de protección de reset mecánico
Instalación
- Modo de instalación: Por clips
- Soporte de montaje: Rail Platine
- Posición de montaje: Horizontal o Vertical
Uso
- Protección de circuitos de control de equipos industriales
- Protección contra cortocircuitos y sobrecargas
- Control de cargas de corriente continua
Otra información
- Certificado por diversas normas (IEC, UL, CSA)
- Producto Green Premium (RoHS/REACh)
