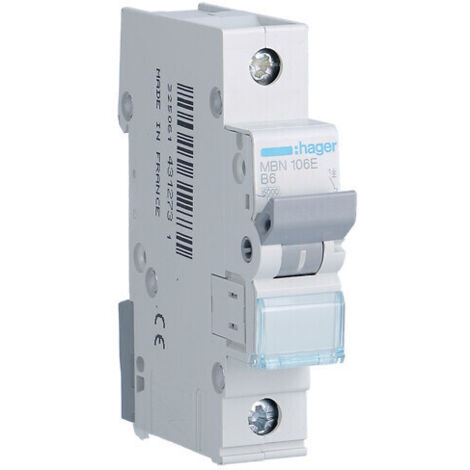

Disyuntor Hager MBN106E 1P B 6A CA 6kA

HAGER / MBN106E Interruptor automático miniatura Icn=6000 A 1P B 6 A - MBN106E Hager Hager MBN106E es un interruptor automático miniatura Icn=6000 A 1P B 6 A. CORRIENTE 6 A POLOS 1P CARACTERÍSTICA B MÓDULOS 1 Aplicación El dispositivo se utiliza para proteger circuitos contra los efectos de sobrecargas y cortocircuitos. La selección de la versión requiere tener en cuenta la corriente nominal, las características de disparo y la capacidad de ruptura. Datos técnicos Fabricante Hager Símbolo del fabricante MBN106E Corriente nominal In 6 A Capacidad de ruptura nominal Icn bajo 230 V CA según IEC 60898-1 6 kA Configuración de polos 1P Característica de disparo B Número de módulos 1 Capacidad de ruptura de cortocircuito nominal Icn según IEC 60898-1 6 kA Par nominal terminal superior 2,80 Nm Par de apriete nominal para terminal de salida 2,80 Nm Par de apriete nominal 2,80 Nm Tipo de conexión inferior para dispositivos modulares biconnect Tipo de conexión superior para dispositivos modulares Terminales de tornillo 360 grados. Montaje posible Sí Tensión operativa nominal Ue (CA) 230 - 400 V Tipo de tensión de alimentación CA Tensión de aislamiento nominal Ui 500 V Tensión de resistencia al impulso nominal Uimp 4000 V Frecuencia 50 - 60 Hz Sección transversal de entrada y salida con tornillos, para conductores sólidos 1 - 35 mm2 Sección transversal de entrada y salida con tornillos para cables flexibles 1 - 25 mm2 Sección transversal de entrada con tornillos para cables flexibles 1 - 25 mm2 Sección transversal de entrada con tornillos para cables sólidos 1 - 35 mm2 Sección transversal del conductor flexible 1 - 25 mm2 Sección transversal del conductor rígido 1 - 35 mm2 Clase de protección de ingreso (IP) IP20 Espaciado de rejilla 35 mm Grado de contaminación según IEC 60664/IEC 60947-2 2 ​​Clase de limitación de energía I2t 3 Protección contra la humedad Para todos los climas Rango de temperatura de funcionamiento -25 - 70 grados. Disipación de potencia del dispositivo C 1,30 W Alineación de nivel de los terminales superiores de los dispositivos modulares Terminal nivelado Alineación de nivel de la conexión inferior para dispositivos modulares Terminal nivelado Tipo de conexión Terminales de tornillo Altura 83 mm Ancho 17,50 mm Profundidad 70 mm Corriente admisible en función de la temperatura ambiente -15 grados C: 7,54 A; -10 grados C: 7,37 A; -5 grados C: 7,2 A; 0 grados C: 7,03 A; 5 grados C: 6,86 A; 10 grados C: 6,69 A; 15 grados C: 6,51 A; 20 grados C: 6,34 A; 25 grados C: 6,17 A; 30 grados C: 6 A; 35 grados C: 5,8 A; 40 grados C: 5,59 A; 45 grados C: 5,39 A; 50 grados C: 5,18 A; 55 grados C: 4,98 A; 60 grados C: 4,77 A; 65 grados C: 4,57 A; 70 grados C: 4,36 A EAN 3250614312731 Diseño y fabricación Configuración de polos: 1P. Tipo de conexión: Terminales de tornillo. Tipo de conexión inferior del equipo modular: biconnect. Selección y montaje Par de apriete nominal: 2,80 Nm. Par de apriete nominal para terminal de salida: 2,80 Nm. Par de apriete nominal terminal superior: 2,80 Nm. Sección transversal del conductor flexible: 1 - 25 mm2. Sección transversal del conductor rígido: 1 - 35 mm2. Productos compatibles indicados por el fabricante Contacto auxiliar para MCB, RCBO 1NO+1NC Ith=6 A 230 VAC - MZ201 Disparador de subtensión para MCB, RCCB, RCBO 230 VAC - MZ206 Disparador de derivación para MCB, RCCB, RCBO 110-130 VDC / 230-415 VAC - MZ203 Otras variantes y componentes de equipos Hager Disyuntor de sobrecorriente Icn=6000 A 3P B 10 A - MBN310E Documentación del fabricante Especificación oficial Hager MBN106E Ficha de catálogo Hager MBN106E (PDF)
