Descripción general

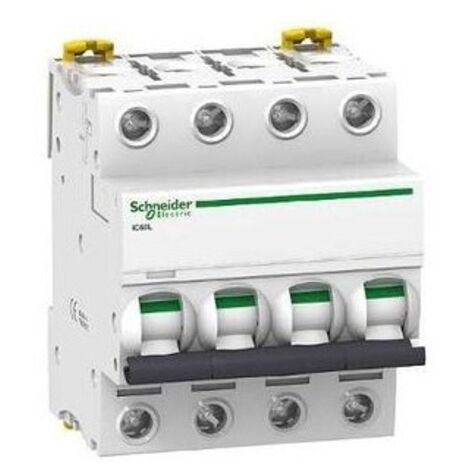

El disyuntor Acti9 iC60L de Schneider Electric es un dispositivo de seguridad diseñado para interrumpir el circuito eléctrico en caso de cortocircuito o sobrecorriente. Este modelo cuenta con una configuración de 4 polos y una corriente nominal de 16A, siendo adecuado para redes de corriente alterna (CA) y corriente continua (CC).Especificaciones técnicas
- Frecuencia del red: 50/60 Hz
- Límite de disparo magnético: 12 x In +/- 20%
- Poder asignado de corte en cortocircuito: 35 kA (0,5 x Icu) para 12...133 V CA
- Poder asignado de corte en cortocircuito: 20 kA (100 % x Icu) para 180...250 V CC
- Poder asignado de corte en cortocircuito: 25 kA (0,5 x Icu) para 220...240 V CA
- Poder asignado de corte en cortocircuito: 12.5 kA (0,5 x Icu) para 380...415 V CA
- Poder asignado de corte en cortocircuito: 10 kA (0,5 x Icu) para 440 V CA
- Clase de limitación: 3
- Tensión asignada de aislamiento: 500 V CA
- Tensión asignada de resistencia a choques: 6 kV
- Dimensiones: altura 85 mm, ancho 72 mm, profundidad 78,5 mm
- Peso: 0.5 kg
- Duración de vida mecánica: 20,000 ciclos
- Duración de vida eléctrica: 10,000 ciclos
Compatibilidad y accesorios
- Modo de instalación: Fijo
- Soporte de montaje: Rail DIN
- Compatibilidad del bloque de distribución del peigne de juego de barras: Sí, alto o bajo
Instalación
- Montaje en carril DIN
Uso
- Control manual mediante palanca
- Conexión de terminal simple, alto o bajo
- Conexión de cables rígidos: 1...25 mm² máx.
- Conexión de cables flexibles: 1...16 mm² máx.
- Longitud de desnudado de los cables: 14 mm
- Par de apriete: 2 N.m
- Protección de fuga a tierra: Bloque separado
