Descripción general

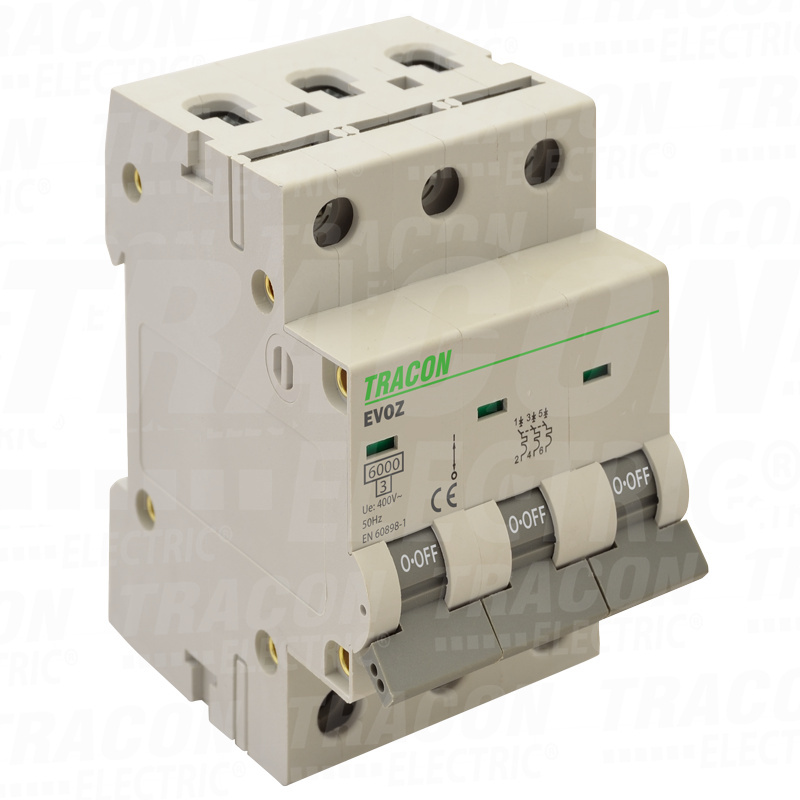

Un interruptor automático de característica B es un dispositivo de protección esencial en instalaciones eléctricas, diseñado para ofrecer seguridad contra sobrecargas y cortocircuitos. Este modelo se disparará cuando la corriente de cortocircuito supere su valor nominal de 3 a 5 veces en un plazo de 0,4 a 13 segundos.Especificaciones técnicas
- Característica de disparo: B
- Número de polos: 3
- Corriente nominal: 20 A
- Tensión nominal: 230 V
- Tensión nominal de aislamiento Ui: 500 V
- Tensión nominal soportada a impulsos Uimp: 4 kV
- Capacidad nominal de corte en cortocircuito Icn según EN 60898 a 230 V: 6 kA
- Capacidad nominal de corte en cortocircuito Icn según EN 60898 a 400 V: 6 kA
- Tipo de tensión: CA
- Rango de frecuencia: 50 - 60 Hz
- Montaje empotrado: Sí
- Polo N desconectado simultáneamente: No
- Posibilidad de equipamiento adicional: Sí

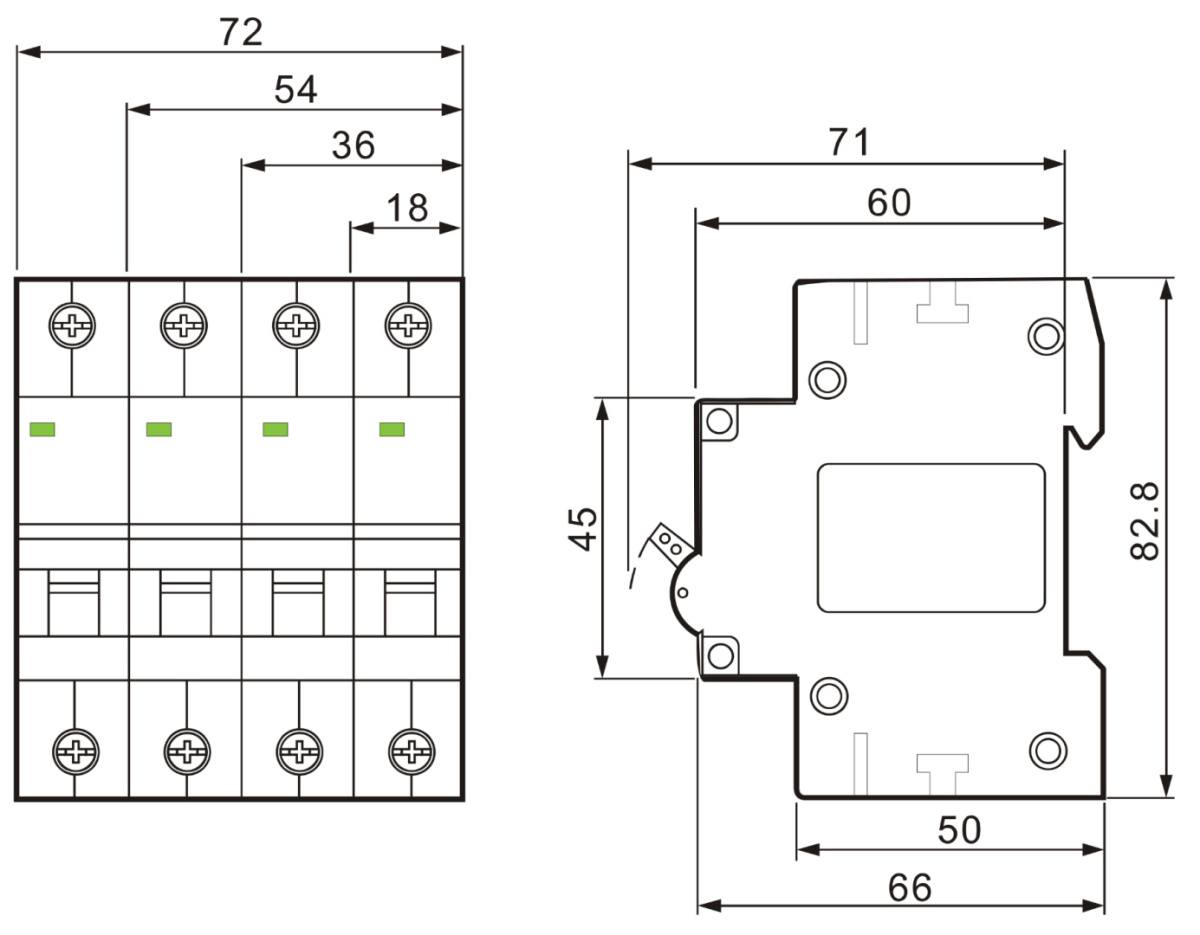

- Ancho expresado en número de módulos: 3
- Clase de protección (IP): IP20
- Temperatura ambiente en funcionamiento: -25 - 55 °C
- Sección transversal del cable sólido conectable: 1 - 25 mm²
