Descripción general

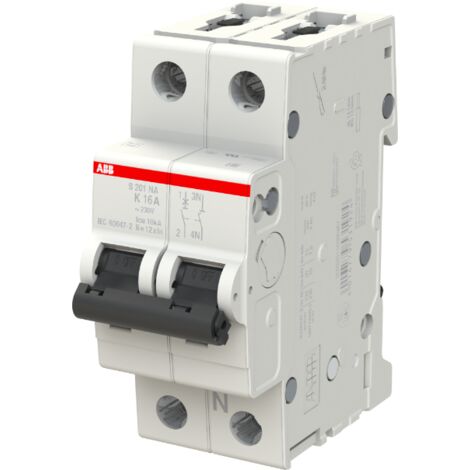

El Disjoncteur S200 1P+N (Neutre a la derecha) K 16 6kA de ABB es un interruptor automático diseñado para proteger circuitos eléctricos. Este dispositivo es ideal para aplicaciones domesticas e industriales, ofreciendo una alta capacidad de corte y una durabilidad excepcional.Especificaciones técnicas
- Tensión nominal de operación: 230 V AC
- Tensión de funcionamiento máxima: 253 V AC
- Tensión nominal de aislamiento (Ui): 440 V
- Tensión nominal de choque (Uimp): 4 kV a 2000 m, 5 kV al nivel del mar, 6,2 kV
- Tensión de prueba dieléctrica: 2 kV (50/60 Hz, 1 min)
- Corriente nominal (In): 16 A
- Poder de corte en cortocircuito nominal: 6 kA (AC y DC)
- Poder de corte último asignado en cortocircuito (Icu): 20 kA (133 V AC), 10 kA (230 V AC)
- Frecuencia: 50 Hz
- Perdida de potencia: 4 W por polo
- Endurance eléctrica: 20000 ciclos AC
- Endurance mecánica: 20000 ciclos
- Número de polos: 1
- Clase de limitación de energía: 3
- Posición de los bornes neutros: Derecha
- Tipo de montaje: Rail DIN
- Material del cuerpo: Grupo de aislamiento II, RAL 7035
- Montaje en rail DIN: TH35-15 y TH35-7.5 según IEC 60715
Compatibilidad y accesorios
- Accesorios disponibles: Sí
- Capacidad de conexión: Barra colectora 10 / 10 mm², flexible con embout 0.75 ... 35 mm²
- Tipo de borne: Bornes a vis
Instalación
- Longitud de desnudado: 12,5 mm
- Recomendación de destornillador: Pozidriv 2
Uso
Este disyuntor es utilizado para la protección de circuitos eléctricos, asegurando la desconexión en caso de sobrecarga o cortocircuito, lo que contribuye a la seguridad de las instalaciones eléctricas.
Otra información
- Normas técnicas: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
- Tipo de borne a vis: Borne de levante de vérin bidireccional a seguridad integrada
- Couple de serrage: 2,8 N-m
- Capacidad de conexión UL/CSA: Barra omnibus 18-8 AWG, conductor 18-4 AWG
- Couple de serrage UL/CSA: 18 in-lb
