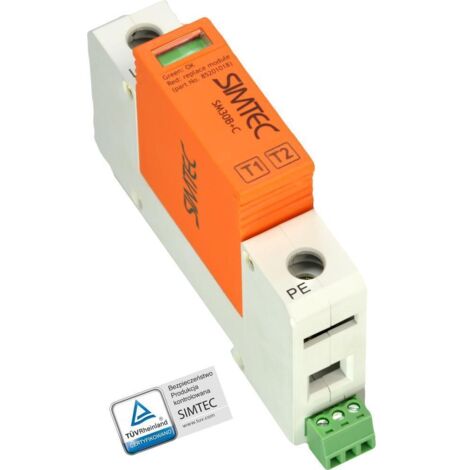

El descargador de sobretensiones B+C 1P 30kA SIMTEC SM30B+C/1P está diseñado para proteger los dispositivos instalados en edificios de los efectos de las sobretensiones, ya sea por rayos o por fluctuaciones en la red eléctrica. Este dispositivo cuenta con módulos reemplazables y un indicador óptico del estado del fusible, lo que garantiza un alto grado de protección gracias a su fabricación de alta calidad. Es ideal para su uso en pequeños edificios residenciales y se instala comúnmente en empalmes de cables o cuadros de distribución principales.
Especificaciones técnicas
Tensión nominal de CA (Un): 230 V
Corriente nominal de descarga - 8/20 μs (In): 30 kA
Tensión máxima de funcionamiento continuo (Uc): 275 V
Corriente de impulso Iimp (10/350 μs): 4,5 kA
Corriente de descarga máxima (Imáx.): 60 kA
Nivel de protección de tensión: ≤ 1,5 kV
Tiempo de disparo (TA): ≤ 25 ns
Humedad admisible (Rh): ≤ 95 %
Resistencia de aislamiento (Risol): > 103 MΩ
Fusible adicional máximo gL/gG: 160 A
Frecuencia (f): 40 ... 63 Hz
Clase de protección: IP20
Rango de temperatura de funcionamiento: -40° a +85°C
Material de la carcasa: ABS, color gris anaranjado
Sección transversal de los cables conectados: rígido 2,5 ... 35 mm², flexible 2,5 ... 35 mm²
Sección transversal de los cables de señalización remota máx.: 1,5 mm² sólido, trenzado
Compatibilidad y accesorios
Se instala en empalmes de cables o cuadros de distribución principales.
Instalación
Montaje en carril de 35 mm según EN 60715.
Uso
Protege dispositivos en edificios contra sobretensiones causadas por rayos y fluctuaciones en la red eléctrica.
Ideal para edificios residenciales e industriales.
Otra información
Señalización remota de fallos/contacto/capacidad de carga: Sí/conmutación sin potencial/CA 250 V/0,5 A.
Cumplimiento de las normas IEC 61643-11, E DIN VDE 0675 6-11.
