JUEGO DE GUARDIA PARA EL NIVEL DE GUARDIA 1 MK-1.5/ODC-1

JUEGO DE TIRANTES PARA EL PRIMER NIVEL DE GUARDIA MK-1.5/ODC-1

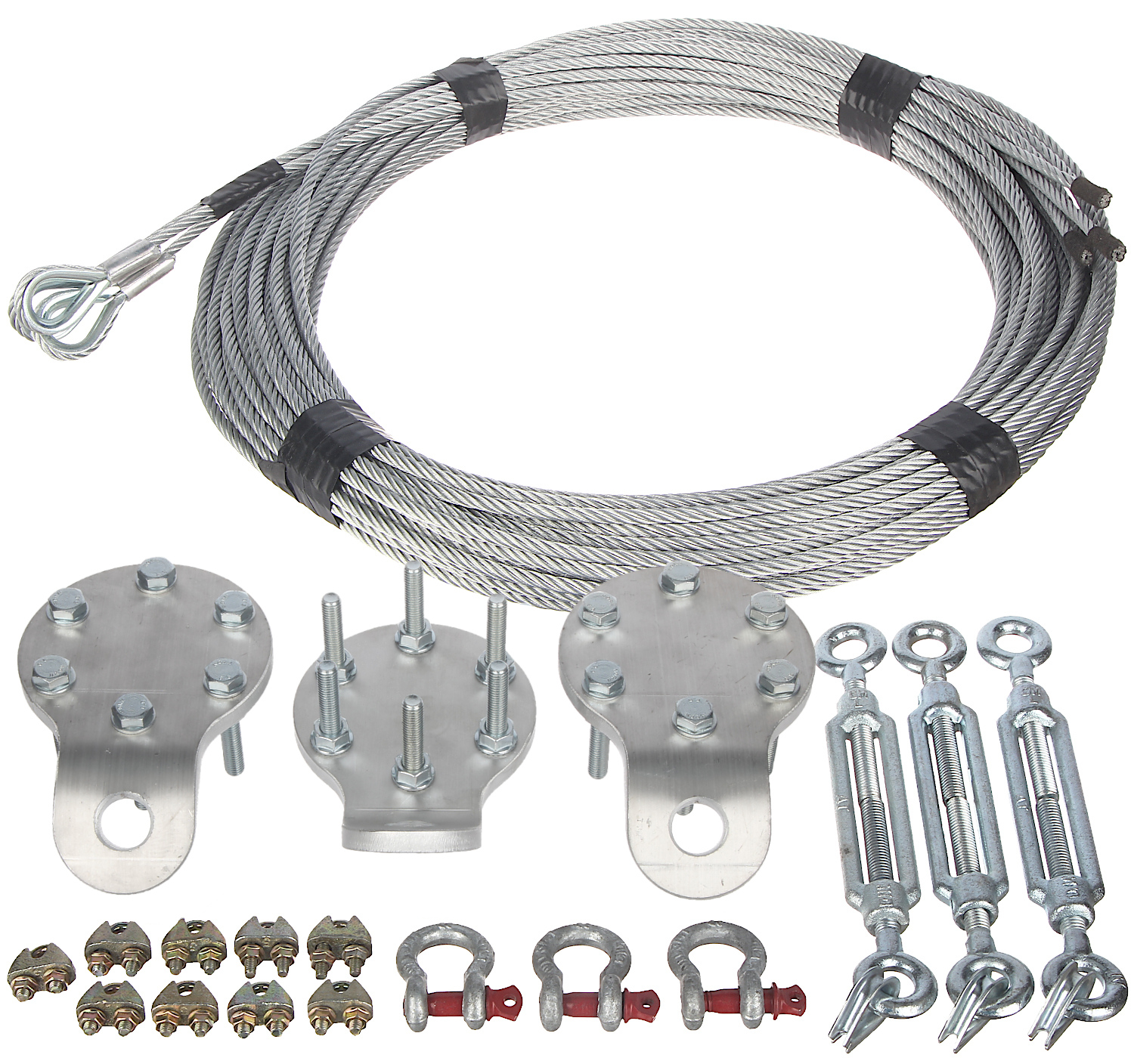

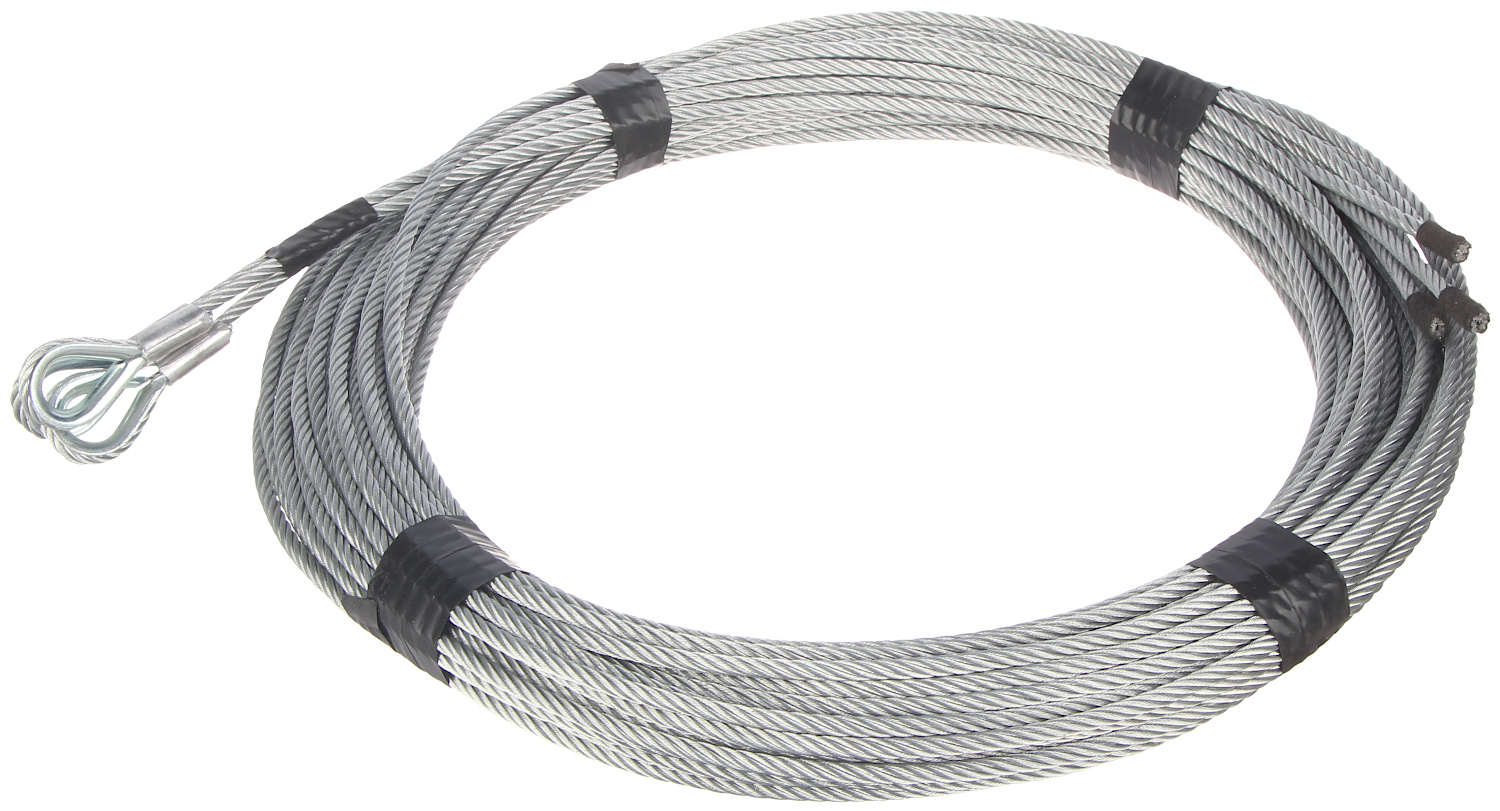

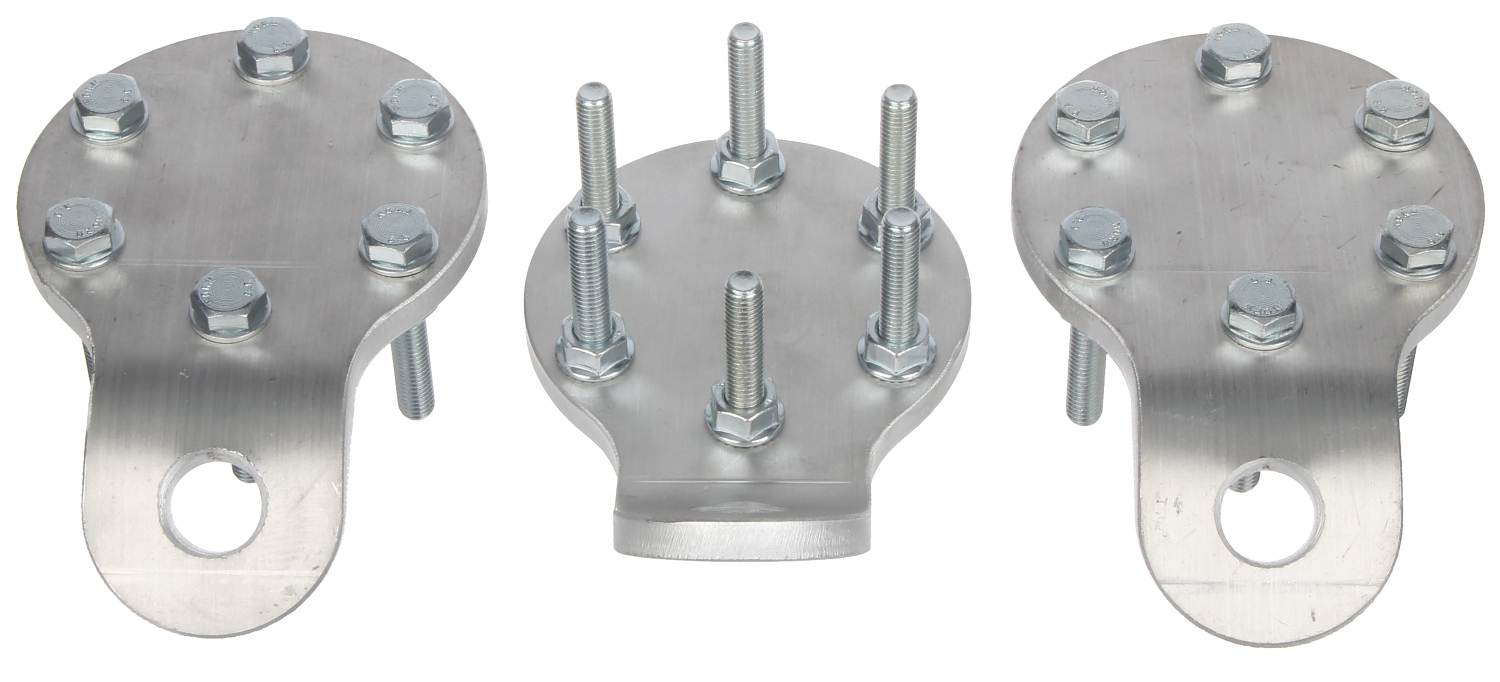

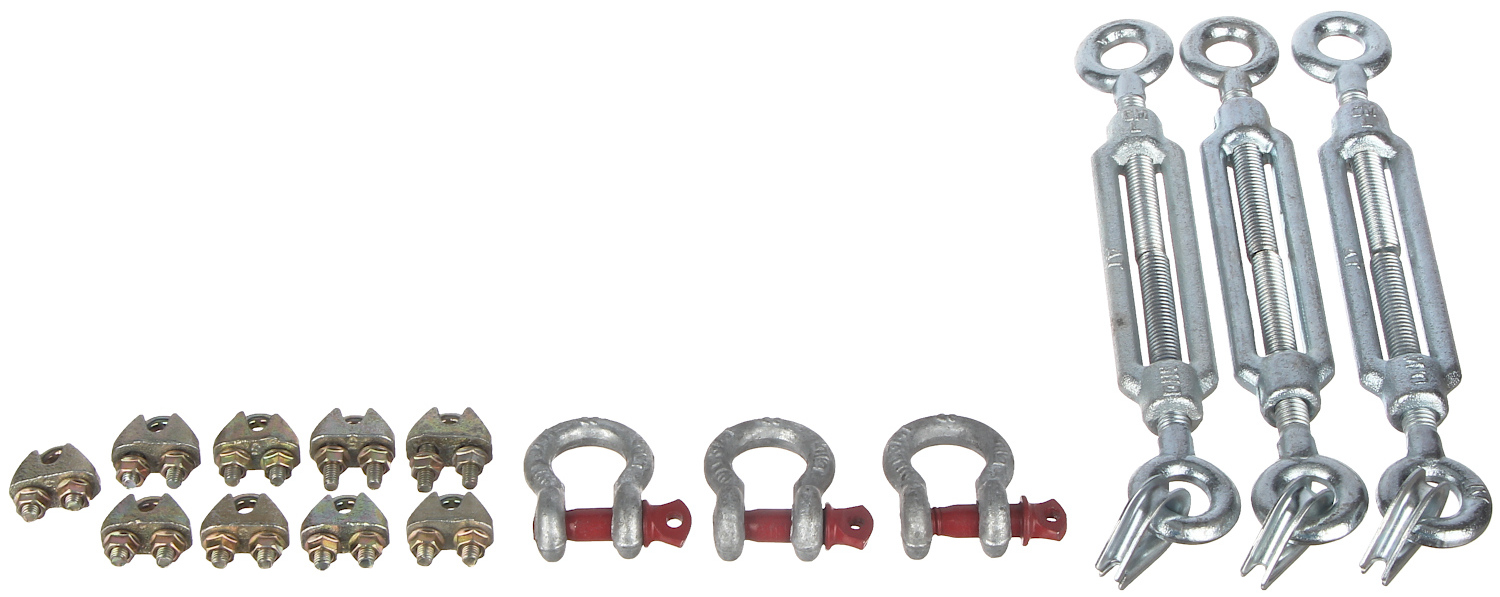

Juego de cables de sujeción para crear el primer nivel de cables de sujeción para estructuras multielemento hechas de segmentos MK-1.5. Los cables de sujeción están diseñados para su instalación entre el 4.º y el 5.º elemento de celosía. Contenido del juego: 3x Collar, 18x Perno M8x40 con Tuerca, 6x Guardacabos para Cuerda ø5mm, 3x Cuerda de Acero ø5mm, 12m - forjada en un extremo, con repuesto, 9x Abrazadera de Cuerda ø5mm, 3x Grillete 0.75T, 3x Tensor M10 Ojo-Ojo. Procedimiento de conexión: 1. Atornille el collar entre dos secciones de mástil MK-1.5 (entre el 4º y 5º elemento de celosía). 2. Inserte el grillete usando el pasador a través del orificio de montaje en el collar hacia el mástil. 3. Fije la cuerda de sujeción al grillete con el extremo forjado (donde está instalado el guardacabos). 4. Pase el extremo libre de la cuerda (el que no tiene guardacabos) a través del guardacabos colocado en el tensor. 5. Ancle el extremo libre del tensor a la base a través del ojal (el elemento de fijación depende del anclaje; responsabilidad del cliente). 6. Elimine la holgura de la cuerda, instale tres abrazaderas y apriete. Recuerde apretar la primera abrazadera ligeramente, lo más cerca posible del guardacabos, de modo que la cuerda se ajuste bien a toda su circunferencia, antes de apretarla. Si no se elimina la holgura, la cuerda podría salirse del guardacabos, provocando un mal funcionamiento de la conexión o, a la larga, el desgaste de la cuerda. Coloque las abrazaderas a unos 30 cm de distancia y corte o atornille la cuerda restante; esto puede ser útil al cambiar o mover los puntos de anclaje del mástil. 7. Finalice el procedimiento eliminando la holgura restante con el tensor para tensar ligeramente la cuerda (máximo aproximado de 100 kg). Una tensión excesiva puede deformar la base del mástil (triángulo de acero) o dañar las roscas de los ganchos/anclajes de acero en la base. El conjunto ha sido diseñado teniendo en cuenta la corrosión a largo plazo de las cuerdas; la carga de rotura para un conjunto nuevo es de 800 kg por cuerda.

• Aplicación: MK-1.5
• Longitud de la cuerda: 3 x 12 m
• Diámetro de la cuerda: 5 mm
• Grosor del collar: 8 mm
• Peso: 5,61 kg
• Fabricante / Marca: DELTA
• Garantía: 3 años
