Descripción general

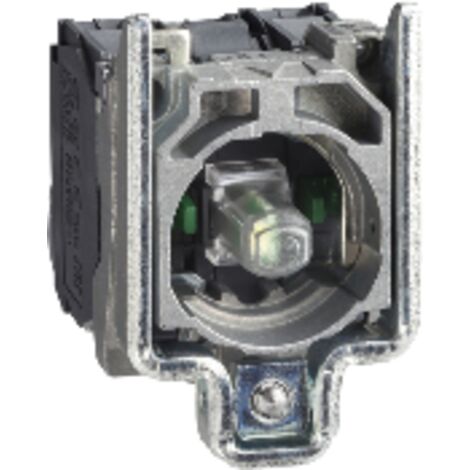

El botón luminoso Harmony de Ø22 mm con LED integrado es ideal para aplicaciones industriales y de automatización. Su diseño robusto y funcional permite una fácil integración en diversos sistemas eléctricos, garantizando un rendimiento fiable y duradero.Especificaciones técnicas
- Diámetro: Ø22 mm
- Dimensiones totales: 30 mm (ancho) x 47 mm (alto)
- Peso: 0,074 kg
- Duración de vida mecánica: 5,000,000 ciclos
- Duración de vida eléctrica: 1,000,000 ciclos
- Consumo eléctrico: 14 mA
- Temperatura de funcionamiento: 25 °C
- Tenida a las ondas de choque: 1 kV
Compatibilidad y accesorios
- Compatible con tornillos de cabeza transversal (Philips N° 1 y Pozidriv N° 1)
- Compatible con tornillos de cabeza perforada (plat Ø 4 mm y Ø 5,5 mm)
Instalación
- Torque de instalación: 0,8 a 1,2 N.m
Uso
- Utilización de contactos: estándar
- Apertura positiva: con apertura positiva conforme a EN/CEI 60947-5-1 apéndice K
- Curso de accionamiento: 1,5 mm (estado eléctrico modificado por "O"), 2,6 mm (estado eléctrico modificado por "F"), 4,3 mm (curso total)
- Fuerza de accionamiento máxima: 2 N (estado eléctrico modificado por "O"), 2,3 N (estado eléctrico modificado por "F")
- Par de funcionamiento: 0,05 N.m (estado eléctrico modificado por "F")
Otra información
- Protección contra cortocircuitos: 10 A
- Tipo de cartucho fusible: gG conforme a EN/IEC 60947-5-1
- Tensión asignada de aislamiento: 600 V (nivel de contaminación: 3)
- Tensión asignada de resistencia a los choques: 6 kV
- Fiabilidad eléctrica: Λ 10exp(-6) a 5 V, 1 mA en ambiente sano
- Limites de la tensión de alimentación: 195...264 V AC
- Duración de vida: 100,000 horas a la tensión nominal y a 25 °C
