Descripción general

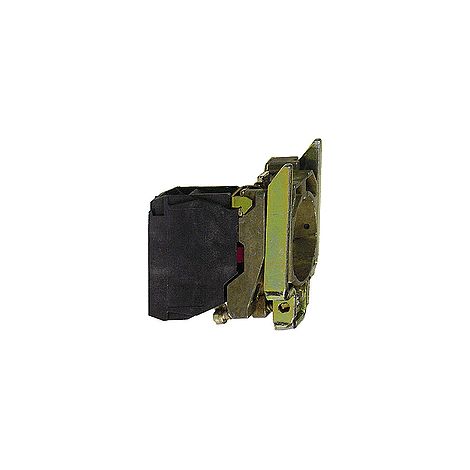

El cuerpo de botón Harmony ZB4BZ105 es un dispositivo de control de 22 mm de diámetro, diseñado para aplicaciones industriales. Este modelo cuenta con un contacto normalmente abierto (NA) y uno normalmente cerrado (NC) con ruptura lenta, ofreciendo una solución confiable y duradera para el control de maquinaria y equipos eléctricos.Especificaciones técnicas
- Diámetro: 22 mm
- Dimensiones: 30 mm (ancho) x 47 mm (alto) x 37 mm (profundidad)
- Peso: 0.062 kg
- Material de la base de fijación: Zamak
- Material de los contactos: Aleación de plata (Ag/Ni)
- Duración de vida mecánica: 5,000,000 ciclos
- Duración de vida eléctrica: 10,000,000 ciclos
- Temperatura de almacenamiento: -40...70 °C
- Temperatura ambiente de funcionamiento: -40...70 °C
- Grado de protección: IP20
- Resistencia a los golpes: 30 gn (duración = 18 ms) y 50 gn (duración = 11 ms)
Compatibilidad y accesorios
- Compatible con cabezales de botón estándar para completar el dispositivo.
- Conexiones: Terminales de fijación por tornillo, <= 2 x 1,5 mm² con extremo de cable.
Instalación
- El dispositivo se monta fácilmente añadiendo un cabezal a la unidad de base premontada.
Uso
- Ideal para aplicaciones de control en entornos industriales.
- Utilizado en maquinaria y equipos eléctricos donde se requiere un control seguro y eficiente.
Otra información
- Protección contra cortocircuitos: fusible de cartucho tipo gG de 10 A.
- Tensión nominal de aislamiento: 600 V (grado de contaminación 3).
- Tensión nominal soportada por impulso: 6 kV.
- Conforme a las normas EN/IEC 60947-5-1 y EN 60947-1.
