Descripción general

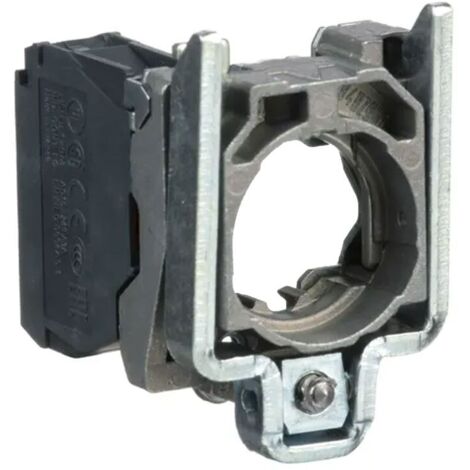

El cuerpo pulsador de diámetro 22mm tipo 1 NC con ruptura lenta pertenece a la gama de productos Harmony XB4 de Schneider Electric. Este dispositivo cuenta con un anillo de fijación en zamak y un collar de fijación, lo que garantiza una instalación segura y estable. Es ideal para la creación de pulsadores o interruptores metálicos personalizados.Especificaciones técnicas
- Diámetro: 22 mm
- Dimensiones: 30 mm de anchura, 47 mm de altura, 37 mm de profundidad
- Peso: 0,053 kg
- Material de la base de fijación: Zamak
- Tipo de contacto: 1 NC (normalmente cerrado)
- Fuerza de accionamiento: 2 N
- Vida mecánica: 5,000,000 ciclos
- Temperatura de funcionamiento: -40°C a 70°C
- Grado de protección: IP20
- Resistencia a picos de tensión: 6 kV
- Corriente térmica convencional: 10 A
- Tensión nominal de aislamiento: 600 V
- Tratamiento de protección: TH
Compatibilidad y accesorios
- Compatible con cabezales de pulsador para completar el dispositivo
Instalación
- Conexiones: terminales de tornillo, <= 2 x 1,5 mm² con extremo de cable
- Par de apriete: 0,8...1,2 Nm
- Tipo de cabeza de tornillo: Phillips y Pozidriv
Uso
- Diseñado para aplicaciones que requieren un contacto normalmente cerrado
- Ideal para entornos industriales y de automatización
Otra información
- Conforme a la norma EN/IEC 60947-5-1
- Resistencia a los golpes: 30 gn (duración = 18 ms) y 50 gn (duración = 11 ms)
