Cuadro de distribución para construcción 16A 32A CEE 4x230V sobre soporte con cubierta protectora y enchufe TGD-S/FI con protección VDE Doktorvolt DV-6074-D

Cuadro de distribución de edificios sobre soporte con techo TGD 32A/16A 4x230V enchufe Doktorvolt

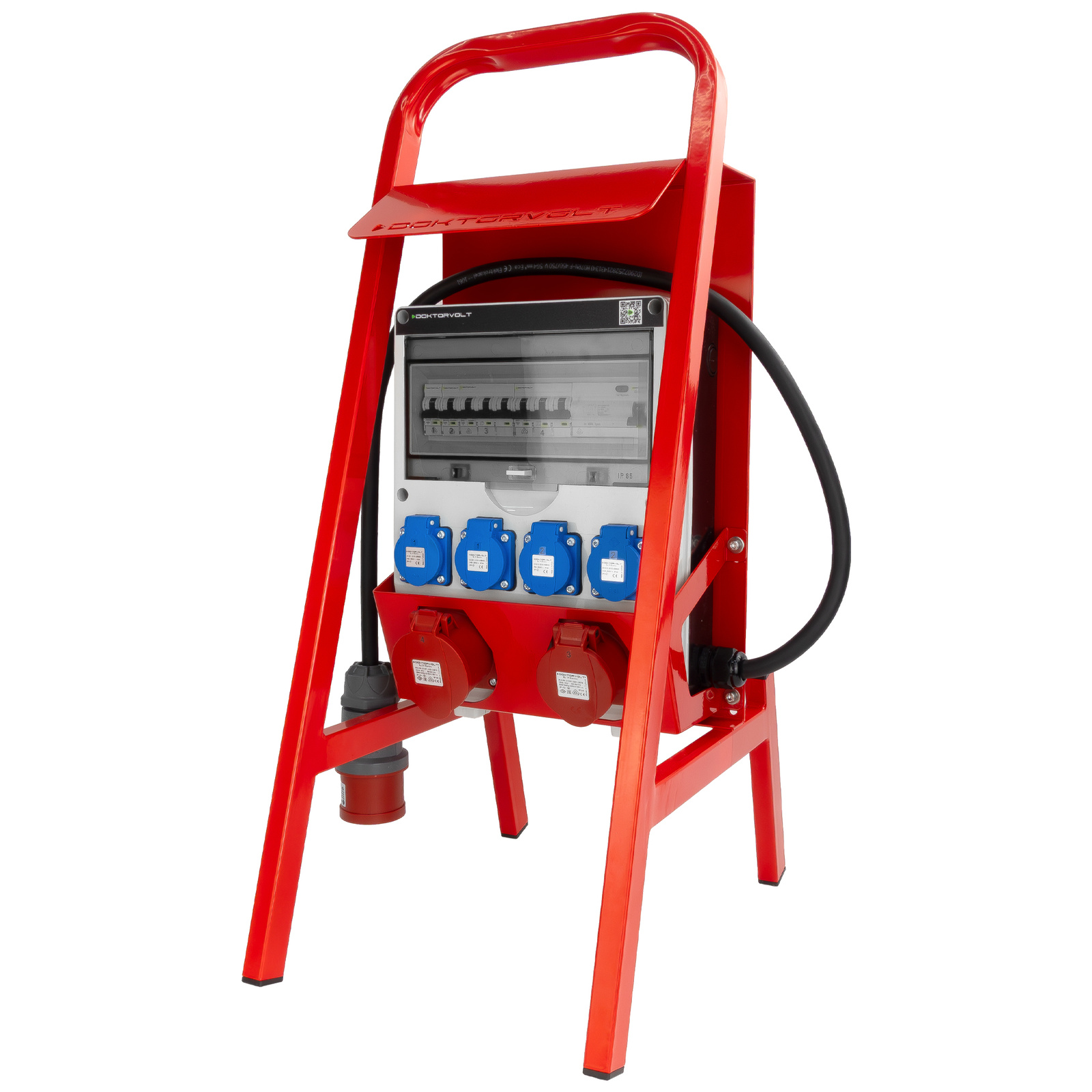

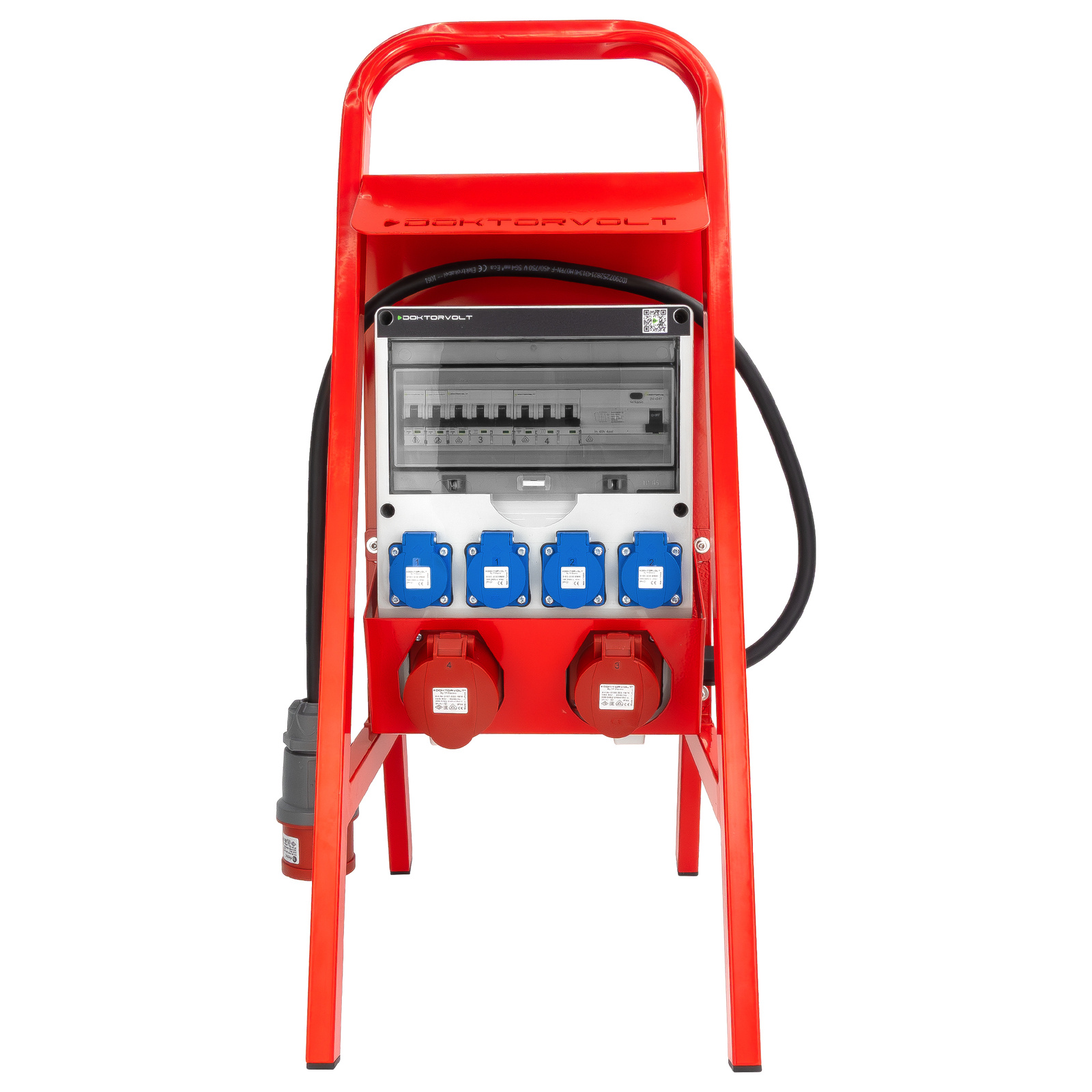

Cuadro de distribución de edificios duradero IP44 con 4 tomas de 230V y 2 tomas CEE de 400V. Fabricado con materiales de alta calidad. Erbetka está equipado con una ventana de inspección de 12 módulos. El cuadro de distribución está colocado sobre un soporte estable con un techo que lo protege, y se incluye un enchufe.

Tomas multiuso para un control total de la potencia

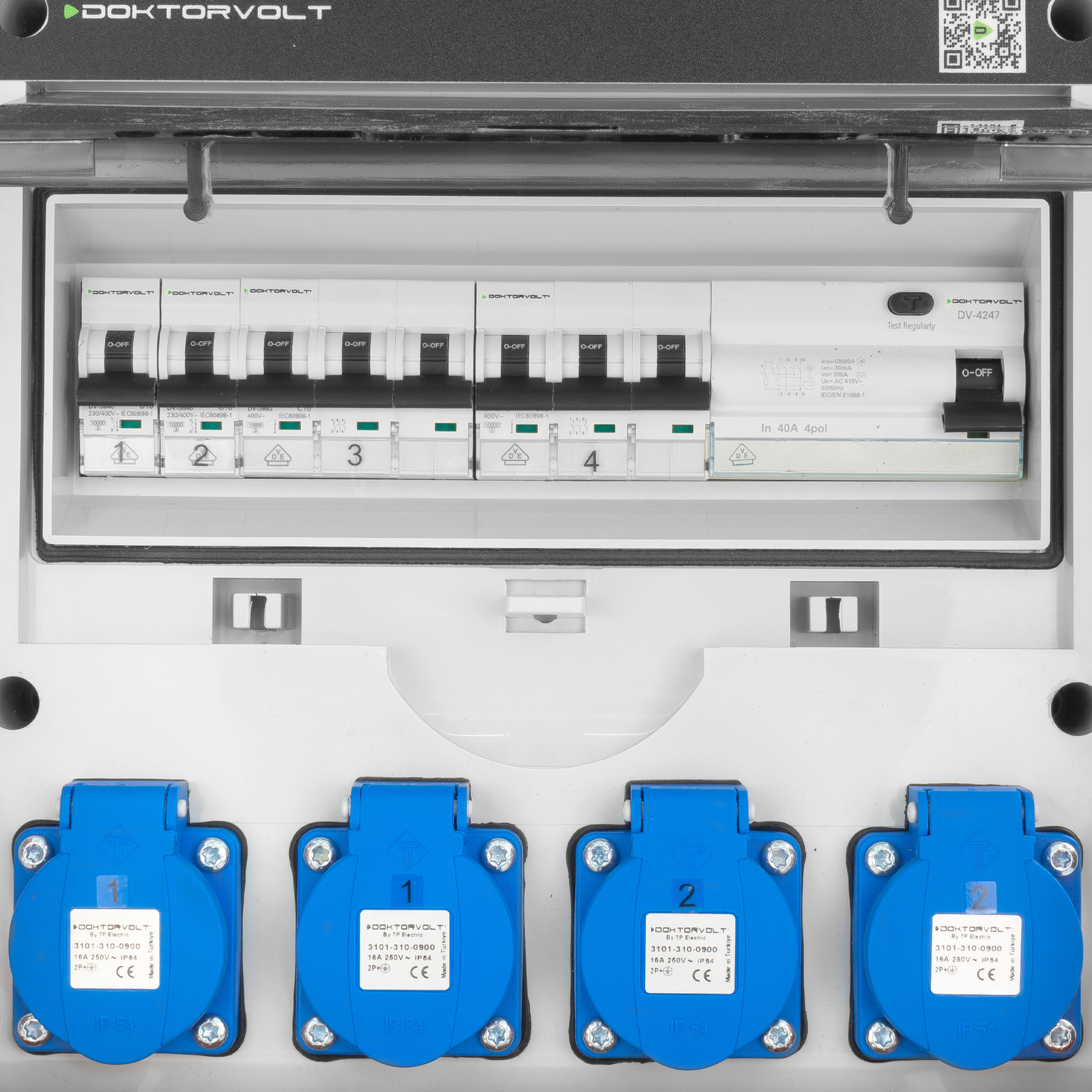

El cuadro de distribución del edificio está equipado con tomas de 230 V y tomas de corriente. La conexión simultánea de varios dispositivos está garantizada por las cuatro tomas de 230 V disponibles. La versatilidad del cuadro se complementa con dos tomas CEE de 400 V de 16 A y 32 A. El cuadro eléctrico utiliza dos interruptores automáticos C16A monofásicos de 10 kA, un interruptor automático C16A trifásico de 10 kA, un interruptor automático C32A trifásico de 10 kA y un interruptor diferencial tipo A trifásico+neutro de 40 A y 30 mA. Como complemento para su versatilidad, incluye un enchufe de 32 A con un cable de 1,5 m de longitud.

Comodidad de uso combinada con calidad de mano de obra

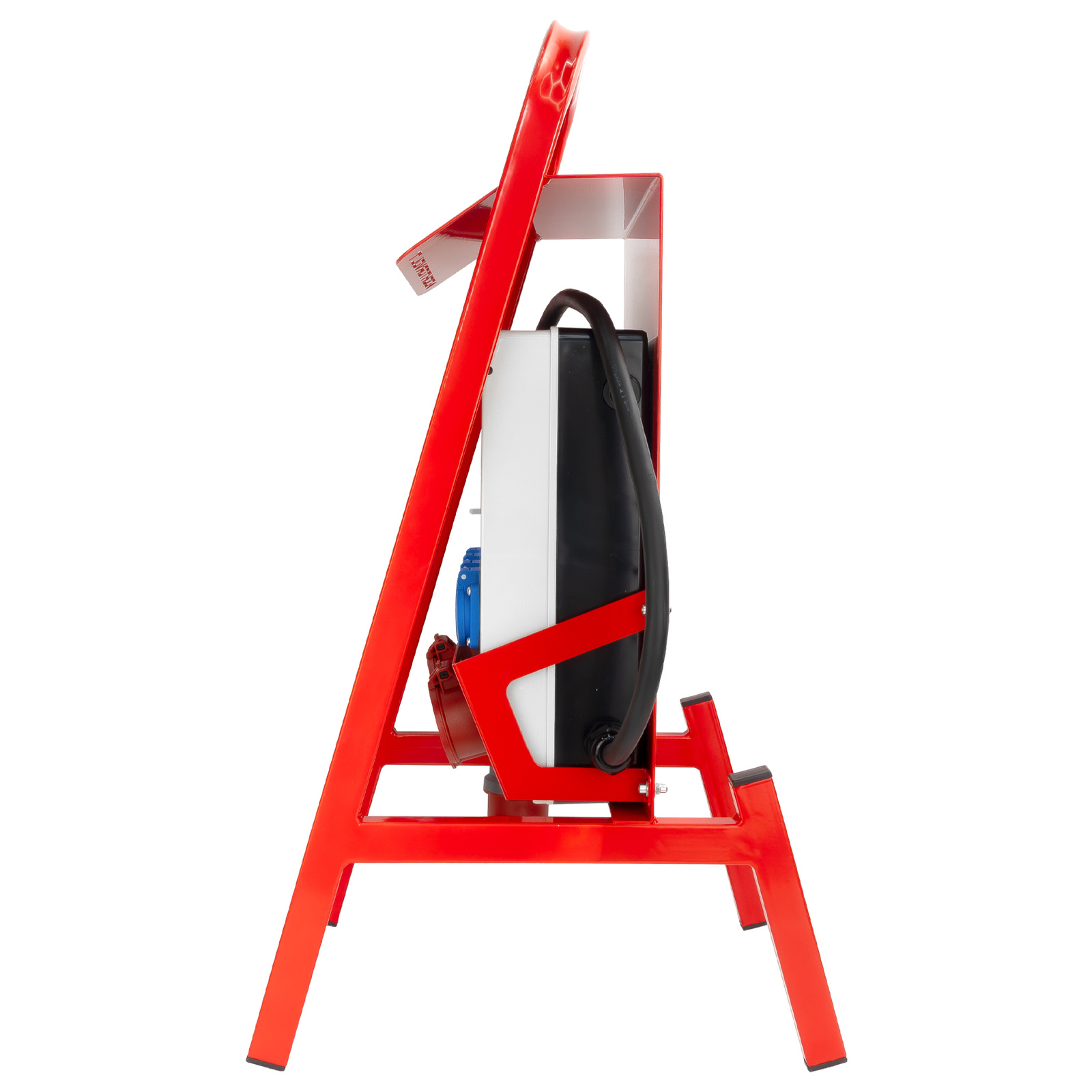

El cuadro de distribución tiene una ventana de inspección que puede albergar 12 módulos. La ventana facilita el trabajo con la carcasa para ampliar el sistema. La unidad completa está alojada en una robusta carcasa de ABS/PC con dimensiones de 260 x 360 x 127 mm. El cuadro eléctrico es resistente a los rayos UV y tiene una resistencia mecánica IK08. Su manejo se facilita gracias a un soporte estable que permite colocarlo en un lugar conveniente. Además, cuenta con una cubierta para proteger la carcasa.

Especificaciones técnicas

Información general

Modelo: DV-6074-D

EAN: 5905191016074

Número de serie del producto: TGD

Fabricante: doktorvolt

Tomas y datos eléctricos

Tomas:
4x 230V 16A 1P+N+PE schuko
1x CEE 400V 16A 3P+N+PE 6h
1x CEE 400V 32A 3P+N+PE 6h

Equipos de protección:
MCB 2x C Disyuntor 16A 1P 10kA VDE
MCB 1x C Disyuntor 16A 3P 10kA VDE
MCB 1x C Disyuntor 32A 3P 10kA VDE
RCCB 1x 40A 30mA Tipo A 3P+N 10kA VDE

Datos técnicos y de la carcasa

Dimensiones de la carcasa: 260x360x127mm

Material de la carcasa: ABS / PC

Resistencia mecánica: IK08

Color de la placa frontal/trasera de la carcasa: Gris/negro

Cantidad de módulos: 12

Grado de protección de la carcasa: IP65

Grado de protección del cuadro de distribución completo: IP44

Temperatura de instalación: -25 +60 °C

Tensión nominal: 230V/400V

Frecuencia nominal: 50 Hz

Corriente nominal: 32A

Corriente de cortocircuito nominal convencional: ≤ 10 kA

RDF: 0,6

Cableado y normas

Cableado interno del cuadro eléctrico:
Cables de alimentación Cable de control H07V-K 2,5/4 mm² negro
Cables neutros Cable de control H07V-K 2,5/4/6 mm2 azul
Cables de protección Cable de control H07V-K 2,5/4 mm2 amarillo-verde

Resistencia a los rayos UV: Sí

Material libre de halógenos: Sí

Cable de conexión: Enchufe 32A, 5x4mm2 H07RN-F OnPD 1,5m

Soporte: Soporte metálico con asa

Normas y certificados:
PN-EN 61439-1
PN-EN 61439-3

Certificado = garantía de calidad:

Los productos Doktorvolt se prueban de forma rutinaria para garantizar la máxima calidad del producto. Tras superar las pruebas, cada producto recibe un certificado individual que confirma el control de calidad realizado. La empresa utiliza un sistema certificado TÜV SÜD en el proceso de producción, lo que demuestra una alta calidad.

Clasificación de protección IP = mayor seguridad:

La clasificación de protección IP es un estándar internacional que determina el grado de resistencia de un artículo a posibles factores de riesgo. Consta de dos dígitos que nos informan sobre la resistencia al polvo y al agua del producto. Determinar la clasificación IP le permite usar el producto con conocimiento de causa en condiciones seguras. La clasificación de protección IP44 nos indica que el dispositivo:
- está protegido contra la penetración de objetos mayores de 1 mm
- está protegido contra salpicaduras de agua desde varias direcciones

Fabricante de confianza:

Doktorvolt® se fundó en 2013. Esta empresa de desarrollo dinámico ha conquistado los mercados polaco e internacional. La empresa tiene su sede en Malichów, en el voivodato de Opole, donde se encuentran una moderna nave de producción y un almacén. La empresa se especializa en la producción de cuadros eléctricos para la construcción, que se distinguen por su calidad y fiabilidad. Cada cuadro eléctrico está construido con componentes de alta calidad. Los productos cumplen con las normas y estándares de seguridad aplicables en la Unión Europea.
