Cuadro de distribución fotovoltaica PV DC 1000V T2 con pararrayos SLP-PV1000 V/Y Saltek 2 cadenas IP65 para montaje en superficie solar Doktorvolt DV-6449-FOT
¿Compras para tu empresa?
Precios negociados sin IVA hasta -20%
Información del producto
Descripción
Cuadro de distribución fotovoltaica duradero fabricado con materiales de alta calidad. Equipado con dos protectores contra sobretensiones Saltek y una puerta transparente.
Versatilidad en un cuadro de distribución compacto

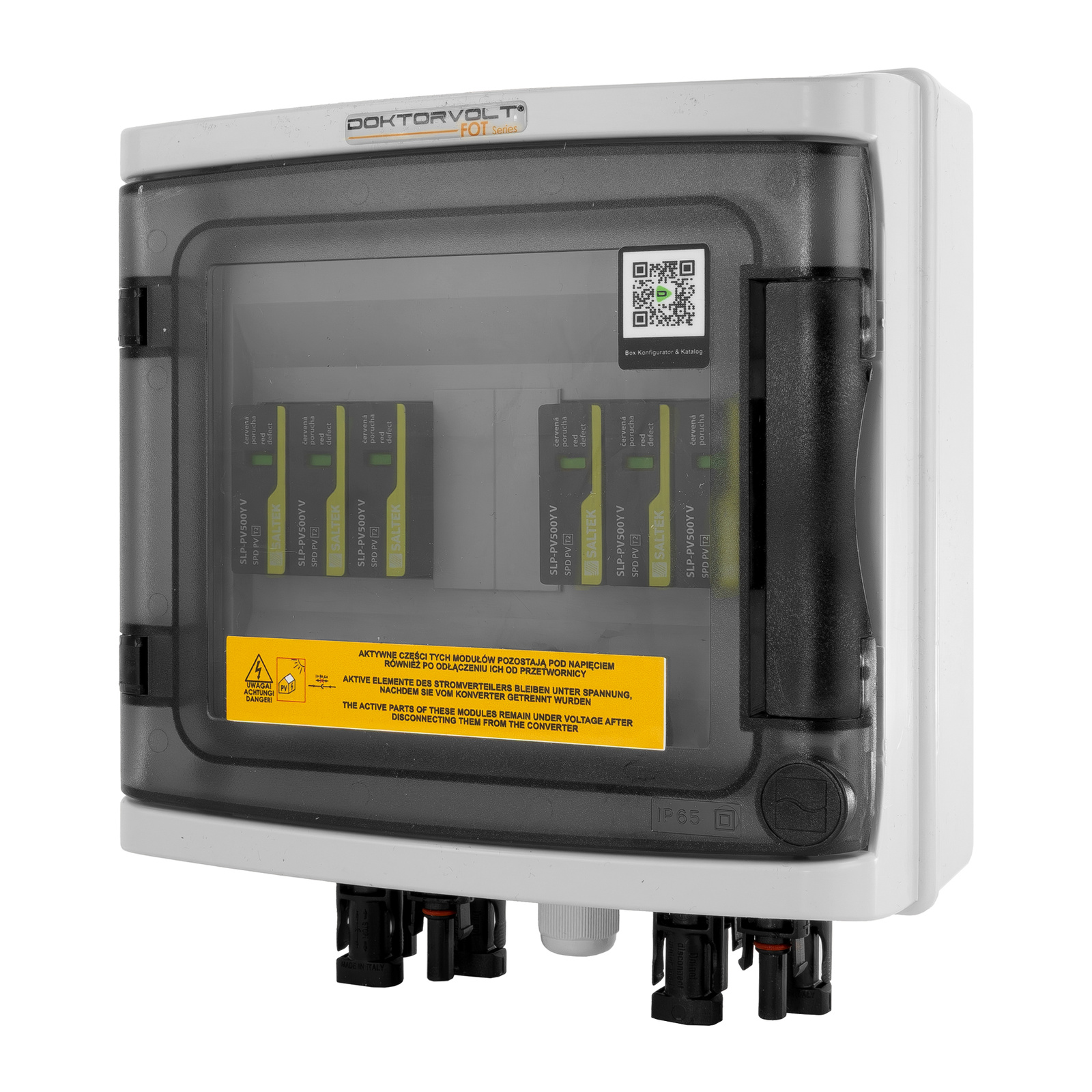

Cuadro de distribución fotovoltaica compacto 215x210x100 mm fabricado en tecnopolímero de alta calidad. Equipado con puerta transparente para una fácil evaluación del estado de funcionamiento de la unidad.
Comodidad para el usuario combinada con calidad de mano de obra

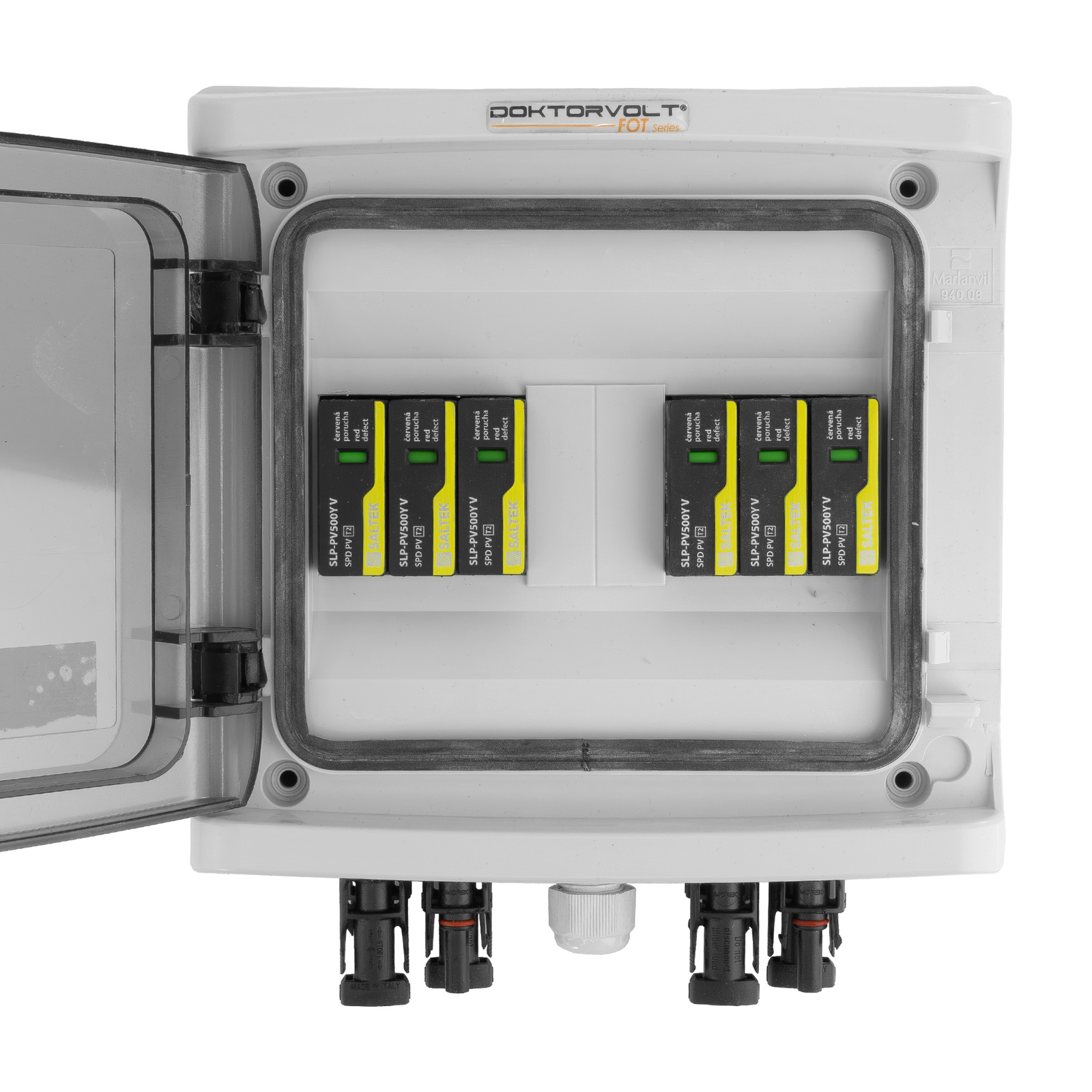

El cuadro eléctrico está equipado con un pararrayos de varistor SLP-PV1000 V/Y de un reconocido fabricante Saltek. Diseñado para sistemas fotovoltaicos que mantienen un espacio de chispa o que no están integrados con una fuente de alimentación de baja tensión (LPS). Otras ventajas incluyen indicación visual de fallos, módulos enchufables y capacidad de bloqueo.Especificaciones técnicas
Información general
Modelo: DV-6449-FOT
EAN: 5905191016449
Número de serie del producto: FOT
Fabricante: doktorvolt
Equipo de protección Saltek
Pararrayos SPD:
2x DC 3P T2 PV VDE
Número de circuitos fotovoltaicos (cadena): 2
Protección contra sobretensiones: T2
Tipo de elemento Protección: Varistor (MOV) en configuración "Y"
Tensión máxima de funcionamiento +/PE, −/PE ucpv: 1020V CC
Corriente nominal de cortocircuito iscpv: 10 kA CC
Corriente total de descarga (8/20 µs) ITotal: 40 kA
Corriente nominal de descarga (8/20 µs) In: 15 kA
Corriente máxima de descarga (8/20 µs) Imax: 40 kA
Nivel de protección de tensión entre polos +/− Up: 4,0 kV
Nivel de protección de tensión +/PE, −/PE Up: 4,0 kV
Tiempo de respuesta ta: 25 ns
class="spec-image">
Datos técnicos y de la carcasa

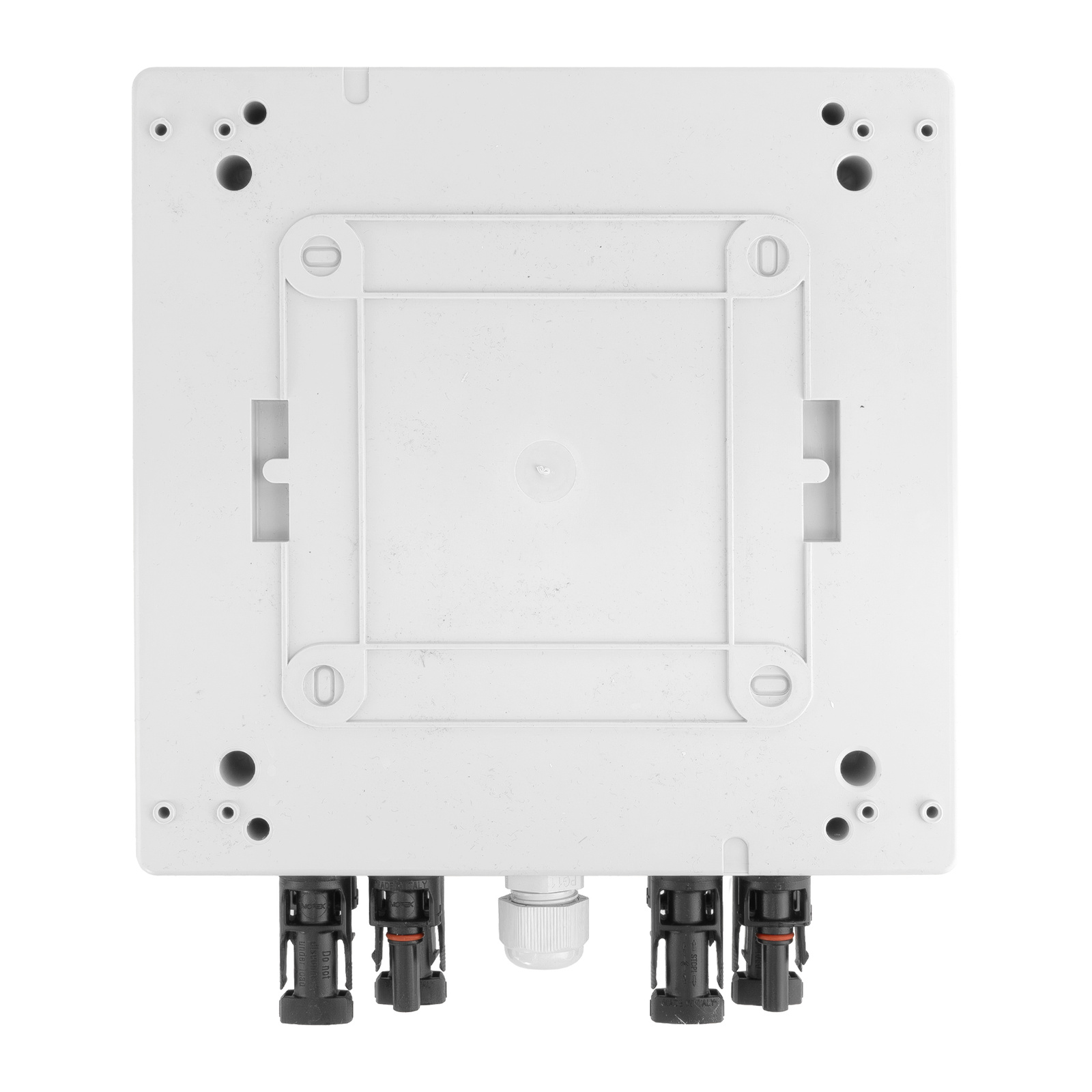

Tipo de construcción: Montaje en superficie
Dimensiones de la carcasa: 215x210x100mm
Material de la carcasa: Tecnopolímero
Resistencia a los rayos UV: Sí
Material libre de halógenos: Sí
Resistencia mecánica: IK08
Color de la carcasa: Gris RAL 7035
Número de módulos: 8
Grado de protección de la carcasa: IP65
Grado de protección del cuadro eléctrico completo: IP65
Temperatura de instalación: -25 +60 °C
Clase de protección: II
Tensión de aislamiento nominal UI: 1000V
Sección transversal de los conductores rígidos (mín.-máx.): 1,0 – 35 mm²
Sección transversal de los conductores trenzados (mín.-máx.): 1,0 – 25 mm²
Señal de fallo: Campo indicador rojo
Cableado y estándares
Prensaestopas: 1x PG11
Terminal de derivación: 1 x hlak 25-1/2/25 M2 GN PE
Conector fotovoltaico macho IP68 1500V MC4: 4 piezas + 4 piezas para autoensamblaje en el cable
Conector fotovoltaico hembra IP68 1500V MC4: 4 piezas + 4 piezas para autoensamblaje en el cable
Pasadores de montaje con tornillo: 4x
Cableado interno del cuadro de distribución:
Cables de alimentación: 6mm2 rojo
Conductores neutros: 6mm2 negro
Conductores de protección: 16mm2 amarillo-verde
Normas y certificados:
EN 61643-31
IEC 61643-31
Certificado = garantía de calidad:
Los productos Doktorvolt se someten a pruebas rutinarias para garantizar la máxima calidad. Tras superar las pruebas, cada producto recibe un certificado individual que confirma el control de calidad realizado. La empresa utiliza un sistema certificado TÜV SÜD en el proceso de producción, lo que garantiza una alta calidad.
Clasificación de protección IP = mayor seguridad:
La clasificación de protección IP es un estándar internacional que determina el grado de resistencia de un artículo a posibles factores de riesgo. Consta de dos dígitos que nos informan sobre la resistencia del producto al polvo y al agua. Determinar la clasificación IP permite utilizar el producto de forma segura. La clasificación de protección IP44 indica que el dispositivo:- está protegido contra la penetración de objetos de más de 1 mm
- está protegido contra salpicaduras de agua desde diversas direcciones
Fabricante de confianza:
Doktorvolt® se fundó en 2013. La empresa, en constante desarrollo, ha conquistado los mercados polaco e internacional. La empresa tiene su sede en Malichów, en el voivodato de Opole, donde se encuentran una moderna nave de producción y un almacén. La empresa se especializa en la producción de cuadros eléctricos para la construcción, que se distinguen por su calidad y fiabilidad. Cada cuadro eléctrico es construido con componentes de alta calidad. Los productos cumplen con las normas y estándares de seguridad aplicables en la Unión Europea.
Características
- MarcaDOKTORVOLT
- ColorGris
- Índice de protecciónIP65
- MaterialPlástico
- Mecanismo de cierre del maleteroCerradura
- Número de fase(s)Monofasico
- Cuadro de distribución precableadoSi
- Tipo de conexióncon tornillo
- Referencia ManoManoME231247449
- MMID383092870986
- Ref. del fabricanteDV-6449-FOT
- EAN5905191016449
