Caja fotovoltaica DC 1000V T1 T2 Saltek 1 circuito IP65

(108,89€/pc)

¿Compras para tu empresa?

Precios negociados sin IVA hasta -20%

Crea una cuenta pro
Vendido por Doktorvolt

¡Creemos que esto puede interesarte!

Cof Gamma 18m 1 Rango Gd118aHAGER
8 opciones

Cof Gamma 18m 1 Rango Gd118a

220
71,83€
Cof Gamma 18m 36m 2r    Gd218aHAGER
8 opciones

Cof Gamma 18m 36m 2r Gd218a

220
112,71€

Comparar con artículos similares

Información del producto

Descripción

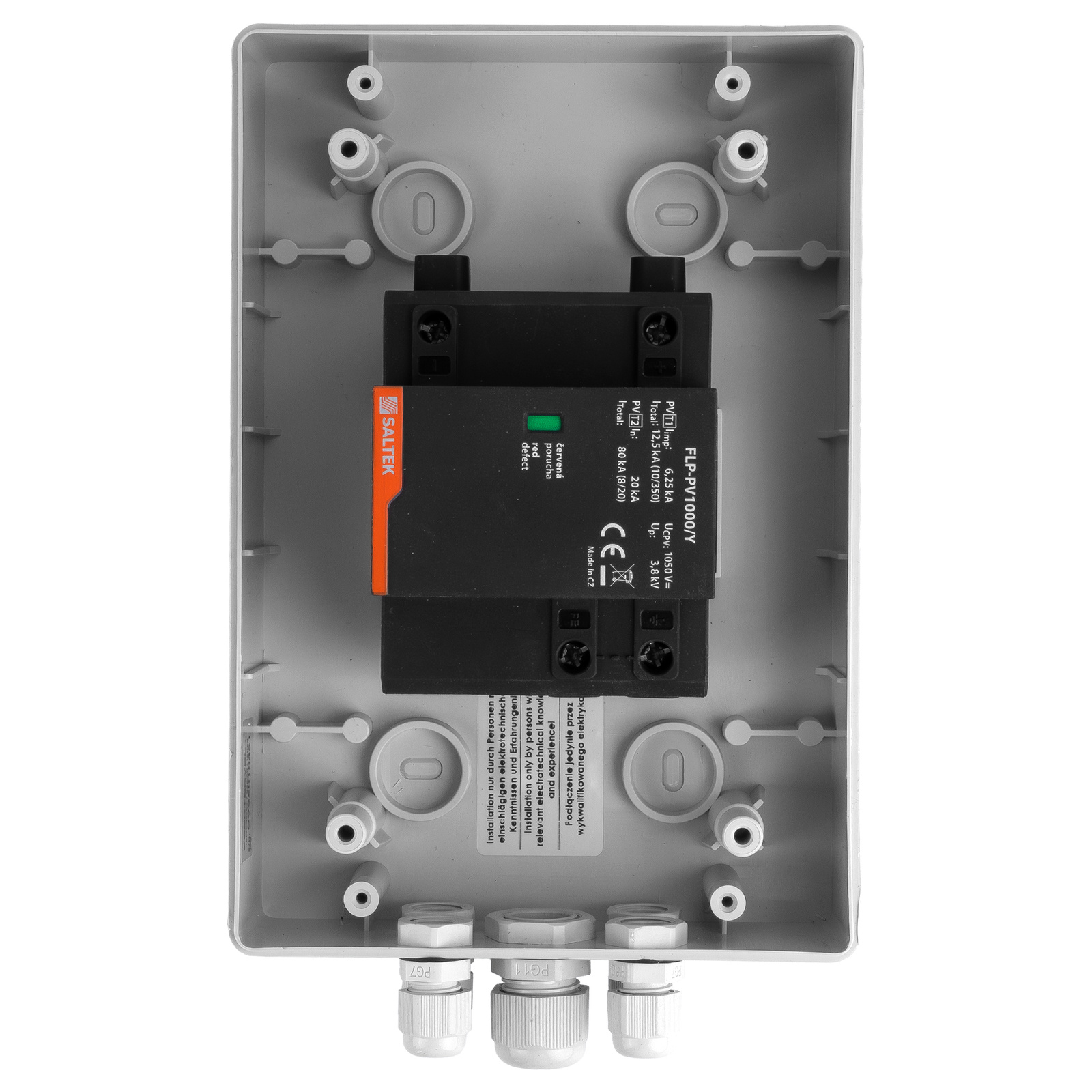

La caja fotovoltaica Doktorvolt DV-6395-FOT está diseñada para un circuito fotovoltaico de corriente continua y equipa un protector contra sobretensiones Saltek FLP-PV1000/Y. Su configuración T1 y T2 incorpora un elemento varistor MOV en disposición Y, destinado a sistemas fotovoltaicos con LPS cuando no se mantiene la distancia de separación.

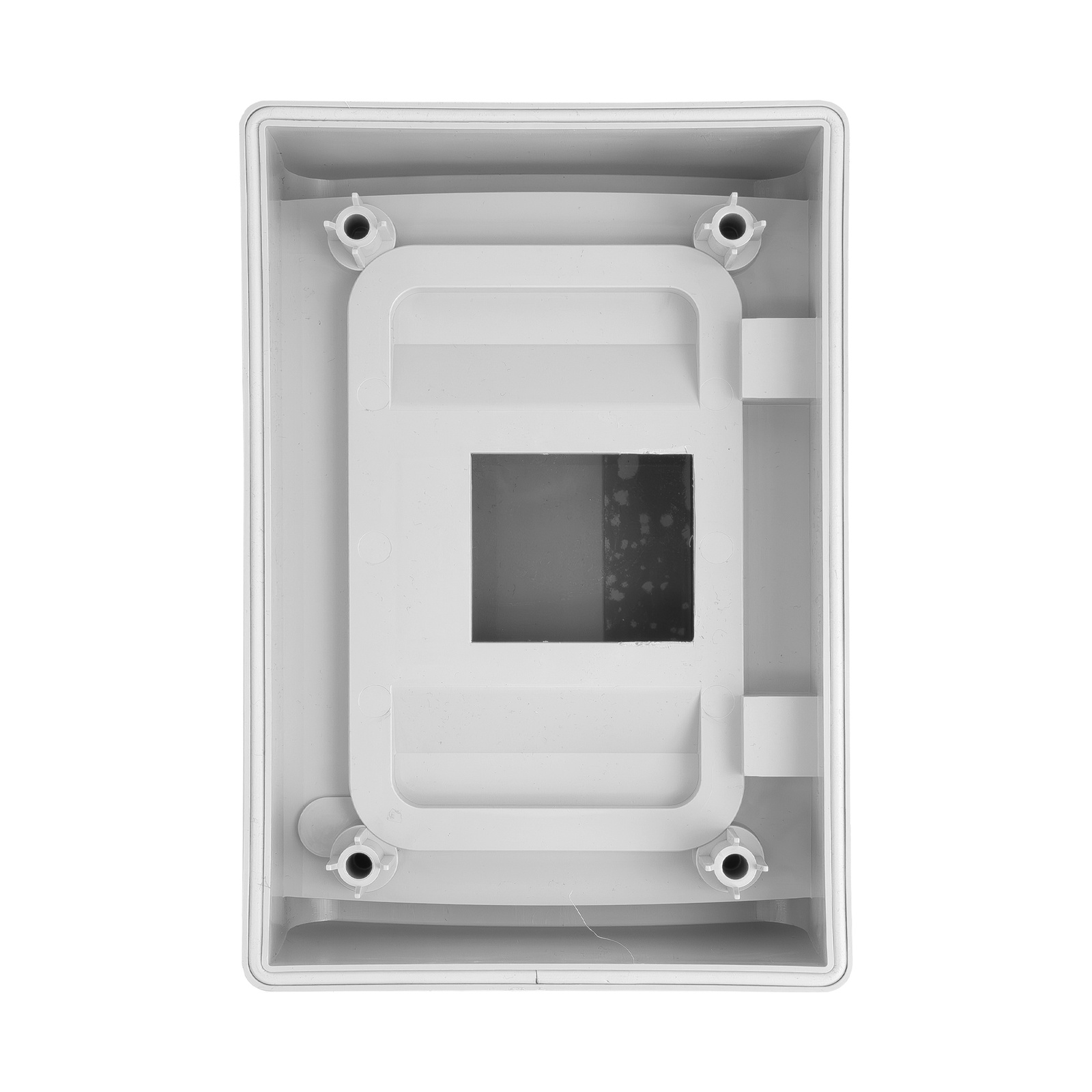

El conjunto se presenta en una envolvente compacta de tecnopolímero gris RAL 7035, con puerta transparente para facilitar la comprobación visual del estado del equipo. El protector incorpora módulos enchufables, posibilidad de bloqueo y señalización de avería mediante indicador rojo.

Características principales

  • Protector contra sobretensiones DC 3P T1 T2 para 1 circuito fotovoltaico.
  • Montaje del protector sobre carril DIN.
  • Envolvente para instalación en superficie con grado de protección IP65.
  • Material sin halógenos y resistente a la radiación UV.
  • Resistencia mecánica IK08 y clase de protección II.

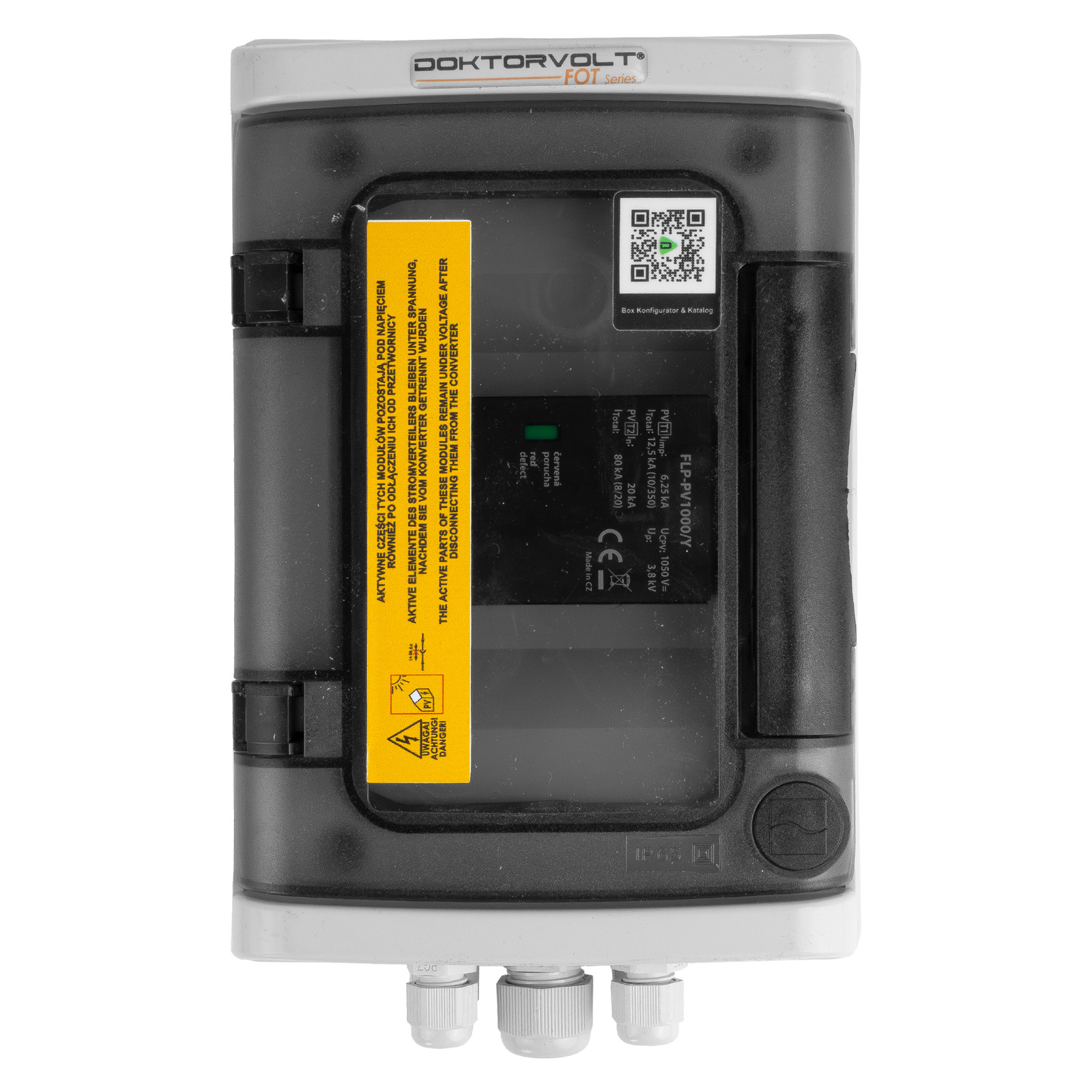

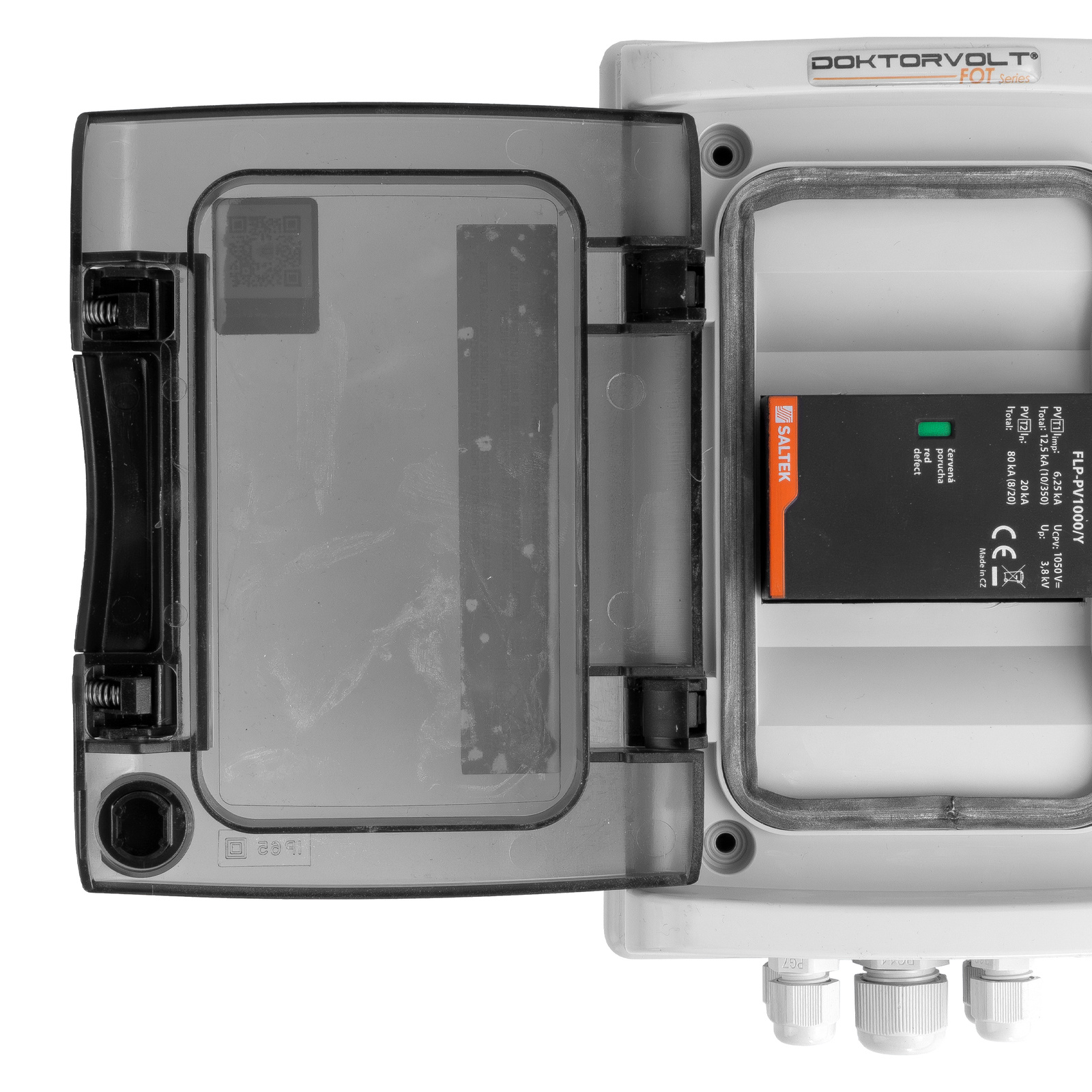

  • Puerta transparente para la inspección visual del estado de funcionamiento.

Datos eléctricos del protector

  • Tensión máxima de servicio UCPV entre +/PE y −/PE: 1050V DC.
  • Corriente nominal de cortocircuito ISCPV: 10kA DC.
  • Corriente total de descarga ITotal, onda 10/350µs: 12,5kA.
  • Corriente de impulso Iimp, onda 10/350µs: 6,25kA.
  • Corriente total de descarga ITotal, onda 8/20µs: 80kA.
  • Corriente nominal de descarga In, onda 8/20µs: 20kA.
  • Corriente máxima de descarga Imax, onda 8/20µs: 40kA.
  • Nivel de protección entre polos +/− Up: 3,8kV.
  • Tiempo de respuesta ta: 25ns.

Envolvente e instalación

  • Dimensiones: 142×210×100mm.
  • Número de módulos: 4.
  • Tensión nominal de aislamiento Ui: 1000V.
  • Temperatura de instalación: -25 a +60°C.
  • Sección para conductores rígidos: 4,0-35mm².
  • Sección para conductores flexibles: 2,5-25mm².
  • Entradas mediante 4 prensaestopas PG7 y 1 prensaestopa PG11.

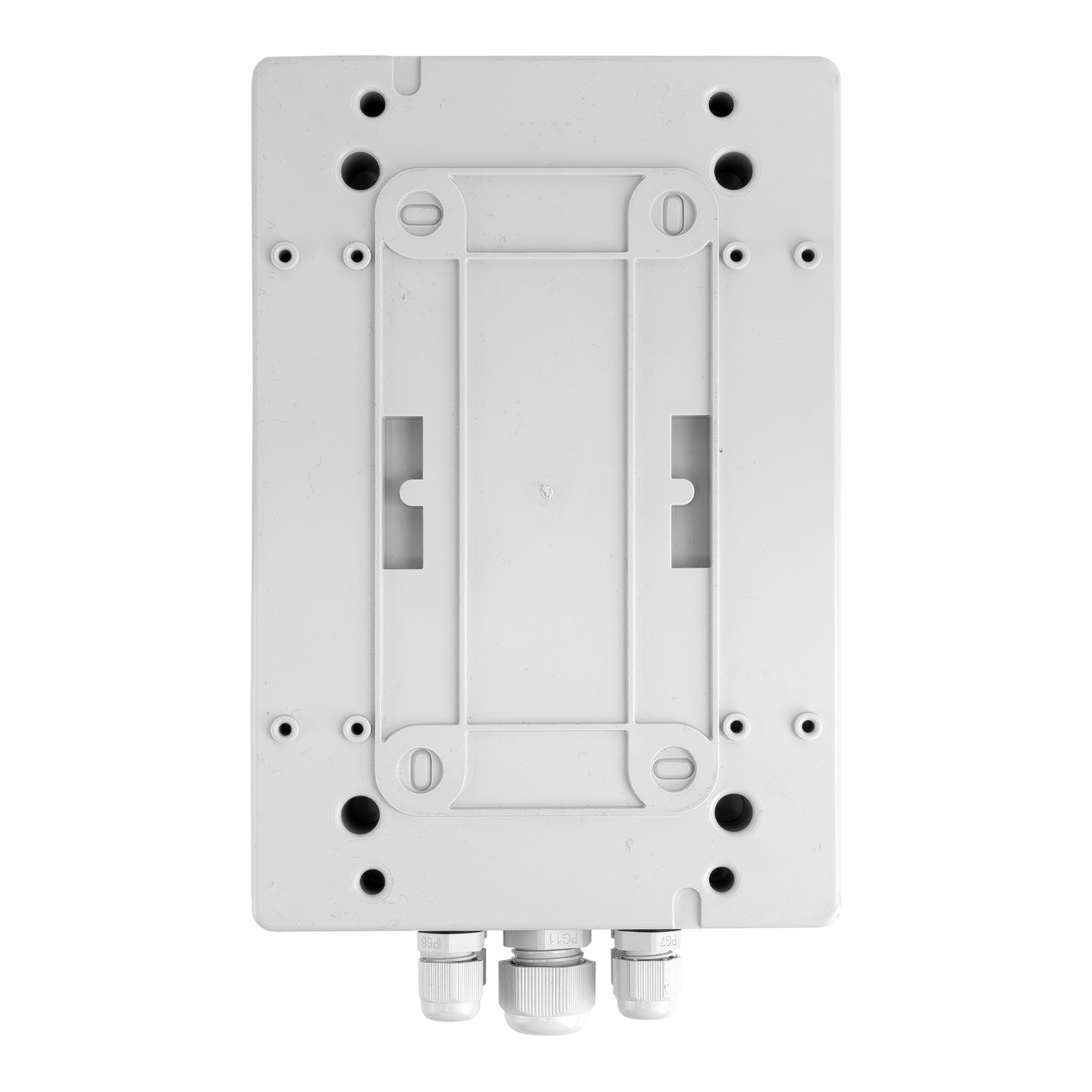

  • Se indican 4 tacos de montaje con tornillo.
  • La caja no incluye cableado interno.

Normas indicadas

EN 61643-31 e IEC 61643-31.

Antes de realizar la instalación, compruebe la sección de los conductores, las entradas necesarias y la ausencia de cableado interno para planificar correctamente el conexionado del circuito fotovoltaico.

Características

  • Marca
    DOKTORVOLT
  • Color
    Gris
  • Resistente al agua
    Si
  • Etiqueta de identificación de circuitos
    Si
  • Índice de protección
    IP65
  • Material
    Plástico
  • Mecanismo de cierre del maletero
    Cerradura
  • Tipo de instalación eléctrica
    Riel DIN
  • Peso
    1.4 kg
  • Cuadro de distribución precableado
    Si
  • Tipo de conexión
    con tornillo
  • Tipo de diferencial incluido
    A 30 mA
  • Referencia ManoMano
    ME231247463
  • MMID
    100938242722
  • Ref. del fabricante
    DV-6395-FOT
  • EAN
    5905191016395
