Descripción general

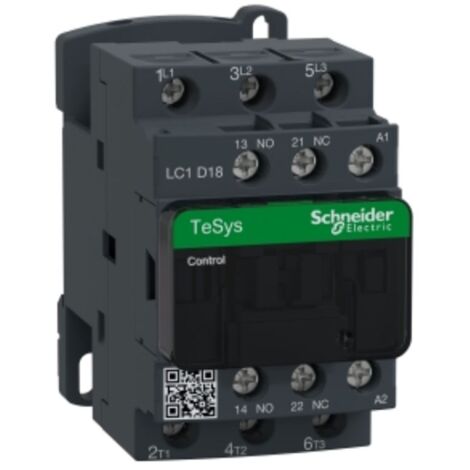

Contactor Telemecanique TeSys D 18A 3P 220VAC LC1D18M7, diseñado para aplicaciones de control y protección de motores eléctricos. Este contactor cuenta con una construcción robusta y es ideal para circuitos de potencia y señalización, ofreciendo una alta fiabilidad y durabilidad en su funcionamiento.Especificaciones técnicas
- Número de postes: 3
- Composición de contactos de potencia: 3 NA
- Tensión de control (Uc): 220 V AC 50/60 Hz
- Composición de contactos auxiliares: 1 NA + 1 NC
- Tensión nominal soportada por impulso (Uimp): 6 kV
- Corriente térmica abierta convencional (Ith): 10 A a <60 °C (circuito de señalización), 32 A a <60 °C (circuito de potencia)
- Poder de corte nominal: 300 A a 440 V
- Tiempo de funcionamiento: 12...22 ms de cierre, 4...19 ms de apertura
- Vida mecánica: 15 millones de ciclos
- Temperatura ambiente de funcionamiento: -40/+60 °C, 60/+70 °C con reducción de potencia
- Dimensiones: Altura 77 mm, Ancho 45 mm, Profundidad 86 mm
- Peso: 0,33 kg
- Grado de protección: IP20
Compatibilidad y accesorios
- Conexiones: terminales de tornillo para cables de 1...6 mm²
- Par de apriete: 1,7 Nm en terminales de control y alimentación
Instalación
- Instalación en panel con acceso a los terminales de tornillo
- Requiere herramientas adecuadas para el apriete de los terminales
Uso
- Control de motores eléctricos en aplicaciones industriales
- Protección de circuitos eléctricos contra sobrecargas
Otra información
- Resistencia de aislamiento: > 10 MΩ para el circuito de señalización
- Durabilidad eléctrica: 1,65 millones de ciclos a 18 A AC-3
- Capacidad de cierre nominal: 140 A AC para circuito de señalización
- Consumo de energía de mantenimiento: 7,5 VA a 20 °C
