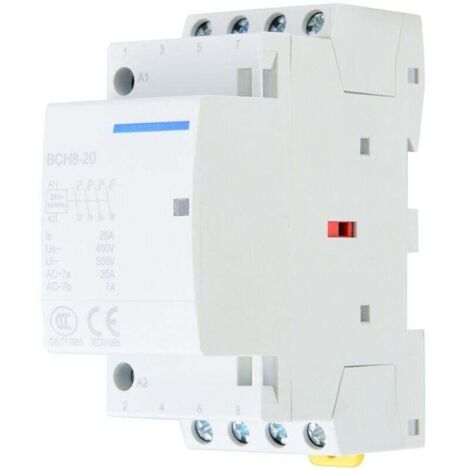

Contactor de CA de 4 polos y 20 A, 2 NA+2 NC, para montaje en riel DIN – Compatible con 220–230 V, instalación fácil y fiable para uso doméstico.

Características:

1. Diseñado para aplicaciones domésticas, montaje en riel DIN de 35 mm.
2. Utiliza material aislante superior para mejorar significativamente la seguridad operativa.
3. Diseño modular compacto, fácil de montar.
4. Diagrama de cableado impreso en la superficie del contactor.
5. Sin ruido ni chispas eléctricas durante el funcionamiento.

Especificaciones:

Características:
Diseñado para aplicaciones domésticas, montaje en riel DIN de 35 mm.
Utiliza material aislante superior para mejorar significativamente la seguridad operativa.
Diseño modular compacto, fácil de montar.
Diagrama de cableado impreso en la superficie del contactor. Sin ruido ni chispas eléctricas durante el funcionamiento.
Especificaciones:
Tensión de alimentación de control nominal (Us): 24 VCA, 220 VCA/230 VCA (opcional)
Corriente nominal: 20 A (AC-7a), 7 A (AC-7b)
Corriente térmica convencional (lth): 20 A
Tensión de aislamiento nominal (Ui): 500 VCA
Tensión de trabajo nominal (Ue): 400 VCA
Número de polos: 4P (2 NA + 2 NC)
Número máximo de operaciones de conmutación: 30 veces/hora
Vida útil eléctrica: 100.000 veces
Vida útil mecánica: 1.000.000 veces
Peso del paquete: aprox. 219 g

Ciclo de trabajo nominal:
1) Ciclo de trabajo de 8 horas:
Este es el ciclo de trabajo básico, y la corriente de calentamiento convencional del contactor está determinada por este sistema operativo.
2) Ciclo de trabajo periódico intermitente:
La frecuencia de funcionamiento nominal del contactor bajo este ciclo de trabajo es de 30 veces/hora, y el factor de carga es del 40%.

Condiciones de funcionamiento:
Cuando la temperatura ambiente está en el rango de -5 °C a +60 °C, aplique la tensión de alimentación de control nominal Us a la bobina de succión del contactor para calentarla a un estado estable. Entonces, el contactor debería cerrarse de forma fiable bajo cualquier tensión de (85 % ~ 110 %) Wes. Su tensión de liberación es de (20 % ~ 75 %) Us.

Lista de paquetes:
1 * Contactor de CA
