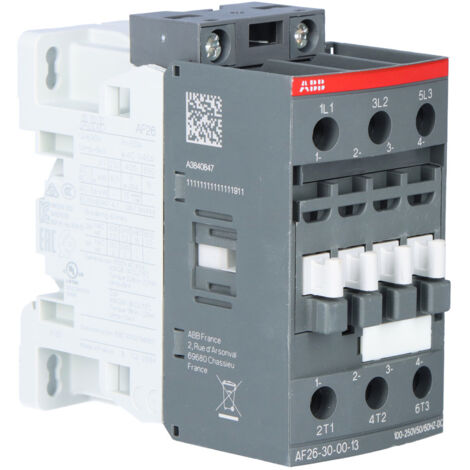

Contacteur AF26-30-00-13 100-250 V 50/60 Hz CC - ABB1SBL237001R1300

Technique Nombre de contacts principaux NO : 3 Nombre de contacts principaux NC : 0 Nombre de contacts auxiliaires NO : 0 Nombre de contacts auxiliaires NC : 0 Nombre de pôles : 3P Normes : IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 N° 60335-2-40 LZGH2 A2L, CSA C22.2 N° 60947-4-1 Tension nominale de fonctionnement : Circuit principal 690 V Fréquence nominale (f) : Circuit de commande 50 / 60 Hz, Circuit principal 50 / 60 Hz Courant thermique conventionnel en air libre (Ith) : selon IEC 60947-4-1, contacteurs ouverts Θ = 40 °C 50 A Courant de fonctionnement nominal AC-1 (Ie) : (690 V) 40 °C 45 A, 60 °C 40 A, 70 °C 32 A Courant de fonctionnement nominal AC-3 (Ie) : (415 V) 60 °C 26 A, (440 V) 60 °C 26 A, (500 V) 60 °C 23 A, (690 V) 60 °C 17 A, (380 / 400 V) 60 °C 26 A, (220 / 230 / 240 V) 60 °C 26 A Courant de fonctionnement nominal AC-3e (Ie) : Même valeurs que AC-3 Courant de fonctionnement nominal DC-1, DC-3, DC-5 (Ie) : Selon tension et nombre de pôles, voir documentation détaillée Puissance nominale de fonctionnement AC-3 (Pe) : (400 V) 11 kW, (415 V) 11 kW, (440 V) 15 kW, (500 V) 15 kW, (690 V) 15 kW, (380 / 400 V) 11 kW, (220 / 230 / 240 V) 6,5 kW Puissance nominale de fonctionnement AC-3e (Pe) : Même valeurs que AC-3 Courant de courte durée nominal basse tension (Icw) : 10 s 350 A, 15 min 50 A, 1 min 150 A, 1 s 700 A, 30 s 225 A (à 40 °C, air libre, état froid) Capacité de coupure maximale : cos phi=0,45 (cos phi=0,35 pour Ie > 100 A) à 440 V 500 A, à 690 V 200 A Tension d'isolement nominale (Ui) : IEC 60947-4-1 690 V, UL/CSA 600 V Tension nominale de tenue aux impulsions (Uimp) : 6 kV Fréquence maximale de commutation électrique : AC-1 600 cycles/h, AC-2 / AC-4 150 cycles/h, AC-3 1200 cycles/h Fréquence maximale de commutation mécanique : 3600 cycles/h Tension nominale du circuit de commande (Uc) : 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, DC 100 ... 250 V Perte de puissance : AC-1 1,8 W par pôle, AC-3 0,6 W par pôle Temps de fonctionnement : Voir documentation détaillée (entre excitation/désactivation de la bobine et ouverture/fermeture des contacts) Montage sur rail DIN : TH35-15 (35 x 15 mm) selon IEC 60715, TH35-7,5 (35 x 7,5 mm) selon IEC 60715 Montage par vis (non fournies) : 2 x vis M4 en diagonale Capacité de raccordement circuit principal : Flexible avec cosse 1/2x 1,5 ... 10 mm², Flexible avec cosse isolée 1x 1,5 ... 10 mm², Rigid 1/2x 2,5 ... 4 mm², Rigid toronné 1/2x 2,5 ... 10 mm² Capacité de raccordement circuit de commande : Flexible avec cosse 1/2x 0,75 ... 2,5 mm², Rigid 1/2x 1 ... 2,5 mm², etc. Longueur de dénudage : Circuit de commande 10 mm, Circuit principal 14 mm Degré de protection : bornes de bobine IP20, bornes principales IP20 (selon IEC 60529, IEC 60947-1, EN 60529) Couple de serrage : Circuit de commande 1,2 N·m, Circuit principal 2,5 N·m Type de borne : Bornes à vis Nom du produit : Contacteur bloc
