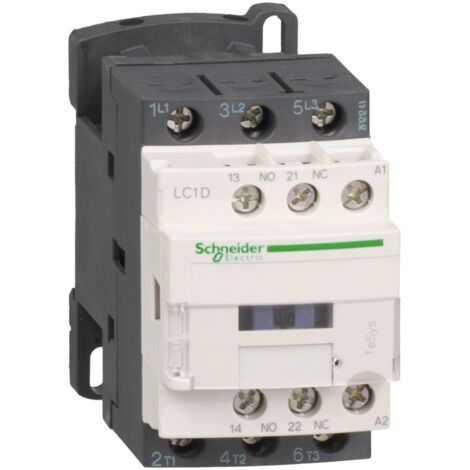

Contactor Telemecanique TeSys D 32A 3P 24VAC LC1D32B7

Contactor Schneider TeSys LC1D con las siguientes características:



• Número de polos: 3
• Tensión nominal de funcionamiento: <= 690 V "AC" 25...400 Hz Circuito de potencia - <= 300 V DC Circuito de potencia
• Corriente térmica convencional abierta: 10 A a <60 °C para el circuito de señalización - 50 A a <60 °C para el circuito de potencia
• Tipo de circuito de control: CA a "50/60 Hz
• Composición de los contactos auxiliares: 1 NA + 1 NC
• Tensión mínima de conmutación: 17V para circuito de señalización
• Corriente mínima de conmutación: 5 mA por circuito de señalización

LC1D32B7 es un contactor TeSys D tripolar de Schneider Electric para aplicaciones de motor de hasta 15 kW a 400 V.



Incluye una bobina de 24V 50/60 Hz AC y contactos auxiliares 1NO+1NC integrados y puede utilizarse en aplicaciones de seguridad gracias a su contacto espejo NC certificado. Compacto y montado en carril DIN, garantiza una gran fiabilidad y durabilidad. Disponible en todo el mundo, está certificada conforme a diversas normas (IEC, UL, CSA, CCC, EAC, para uso en entornos marítimos) y cumple la normativa Green Premium (RoHS/REACH).



Ventajas:

• Producto compacto, 45 mm de ancho, para montaje en carril DIN y panel.
• Separación de los circuitos de alimentación y control, fácil acceso frontal a la bobina y a las conexiones de los contactos auxiliares
• Equipado con una bobina de 24 V CA que puede alimentarse a 50 Hz o 60 Hz
• Equipado con 2 contactos auxiliares integrados 1NO+1NC
• Alta resistencia eléctrica, garantizada para 1,6 millones de ciclos a 32A AC-3 440V




Tensión nominal de funcionamiento:

• <= 690 V "AC" 25...400 Hz Circuito de potencia
• <= 300 V DC Circuito de potencia



Corriente nominal de funcionamiento:

• 32 A 60 °C) Circuito de potencia "AC" AC-3 a <= 440 V
• 50 A 60 °C) AC-1 "AC" para circuito de potencia a <= 440 V
• 32 A 60 °C) AC-3e "AC" para circuito de potencia a <= 440 V



Potencia del motor KW:

• 7,5 kW a 220...230 V CA 50/60 Hz (AC-3)
• 15 kW a 380...400 V CA 50/60 Hz (AC-3)
• 15 kW a 415...440 V CA 50/60 Hz (AC-3)
• 18,5 kW a 500 V CA 50/60 Hz (AC-3)
• 18,5 kW a 660...690 V CA 50/60 Hz (AC-3)
• 7,5 kW a 400 V CA 50/60 Hz (AC-4)
• 7,5 kW a 220...230 V CA 50/60 Hz (AC-3e)
• 15 kW a 380...400 V CA 50/60 Hz (AC-3e)
• 15 kW a 415...440 V CA 50/60 Hz (AC-3e)
• 18,5 kW a 500 V CA 50/60 Hz (AC-3e)
• 18,5 kW a 660...690 V CA 50/60 Hz (AC-3e)



Potencia del motor en CV:

• 2 CV a 115 V para motores monofásicos AC 50/60 Hz
• 5 CV a 230/240 V para motores monofásicos de CA 50/60 Hz
• 7,5 CV a 200/208 V para motores trifásicos CA 50/60 Hz
• 10 CV a 230/240 V para motores trifásicos CA 50/60 Hz
• 20 CV a 460/480 V para motores trifásicos de CA 50/60 Hz
• 30 CV a 575/600 V para motores trifásicos de CA 50/60 Hz



Corriente térmica convencional al aire libre:

• 10A a <60 °C por circuito de señalización
• 50A a <60 °C por circuito de potencia



Capacidad nominal de conmutación Irms:

• 140 A CA por circuito de señalización según IEC 60947-5-1
• 250 A CC por circuito de señalización según IEC 60947-5-1
• 550 A a 440 V para circuito de potencia según IEC 60947



Corriente nominal de corta duración:

• 260 A a <40 °C - 10 s para circuito de potencia
• 430 A a <40 °C - 1 s para circuito de potencia
• 60 A a <40 °C - 10 min para circuito de potencia
• 138 A a <40 °C - 1 min por circuito de potencia
• 100 A - 1 s por circuito de señalización
• 120 A - 500 ms por circuito de señalización
• 140 A - 100 ms por circuito de señalización



Calibre del fusible asociado:

• 10 A gG por circuito de señalización según IEC 60947-5-1
• 63 A gG a <= 690 V coordinación Tipo 1 para circuito de potencia
• 63 A gG a <= 690 V coordinación Tipo 2 para circuito de potencia




Tensión nominal de aislamiento:

• 690 V según IEC 60947-4-1 Circuito de potencia
• 600 V certificado CSA Circuito de potencia
• 600 V certificado UL Circuito de potencia
• 690 V según IEC 60947-1 circuito de señalización
• 600 V circuito de señalización certificado CSA
• Circuito de señalización 600 V certificado UL




Conexiones - terminales:

• terminales de tornillo del circuito de control: 1 1...4 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados circuito de mando: 2 1...4 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados circuito de mando: 1 1...4 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados circuito de mando: 2 1...2,5 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados del circuito de control: 1 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
• Bornes roscados del circuito de control: 2 1...4 mm² - Rigidez del cable: sólido sin terminal de cable
• Bornes roscados Circuito de potencia: 1 2,5...10 mm² - rigidez del cable: flexible sin terminal de cable
• Bornes roscados Circuito de potencia: 2 2,5...10 mm² - Rigidez del cable: flexible sin terminal de cable
• Bornes roscados Circuito de potencia: 1 1...10 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados Circuito de potencia: 2 1,5...6 mm² - Rigidez del cable: flexible con terminal de cable
• Bornes roscados Circuito de potencia: 1 1,5...10 mm² - Rigidez del cable: rígido sin terminal de cable
• Bornes roscados Circuito de potencia: 2 2,5...10 mm² - Rigidez del cable: sólido sin terminal de cable



Par de apriete:

• Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador plano Ø 6 mm
• Circuito de mando: 1,7 Nm - en los bornes roscados - con destornillador Philips nº 2
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador plano Ø 6 mm
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador Philips nº 2
• Circuito de mando: 1,7 Nm - en bornes roscados - con destornillador pozidriv n° 2
• Circuito de potencia: 2,5 Nm - en bornes roscados - con destornillador pozidriv nº 2



Robustez mecánica:

• Contactor vibración abierto (2 Gn, 5...300 Hz)
• Vibración del contactor cerrado (4 Gn, 5...300 Hz)
• Choques del contactor cerrado (15 Gn durante 11 ms)
• Choques del contactor abierto (8 Gn durante 11 ms)



Características:

• Vida mecánica: 15 Mciclos
• Tipo de circuito de control: AC a "50/60 Hz
• Composición de los contactos auxiliares: 1 NA + 1 NC
• Tipo de contacto auxiliar: Tipo con enlace mecánico 1 NA + 1 NC conforme a IEC 60947-5-1
• Contacto espejo tipo 1 NC conforme a IEC 60947-4-1
• Tensión mínima de conmutación: 17 V por circuito de señalización
• Corriente mínima de conmutación: 5 mA por circuito de señalización
• Resistencia de aislamiento: > 10 MOhm por circuito de señalización
• Grado de protección IP20 Parte frontal conforme a la norma IEC 60529
• Compatibilidad de contactos M2
• Cobertura de protección Con
• Poder de corte nominal: 550 A a 440 V por circuito de potencia según IEC 60947
• Impedancia media: 2 mOhm 50 Hz - Ith 50 A por circuito de potencia
• Potencia disipada por polo: 2 W AC-3, 5 W AC-1, 2 W AC-3e
• Grado de contaminación: 3
• Tensión nominal soportada a impulsos [Uimp]: 6 kV según IEC 60947
• Tecnología de bobina: sin módulo supresor integrado
• Vida útil máxima: 3600 ciclos/h a <60 °C
• Potencia de arranque en VA: 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)
• Consumo de potencia de mantenimiento en VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
• Disipación térmica: 2...3 W a 50/60 Hz
• Tiempo de funcionamiento: 12...22 ms en cierre - 4...19 ms en apertura
• Tiempo sin solapamiento: 1,5 ms en desactivación entre contactos NC y NA - 1,5 ms en activación entre contactos NC y NA
• Instalación: Carril - Placa
• Temperatura admisible cerca del aparato: -40/+60 °C, -60/+70 °C con reducción de potencia
• Altitud de funcionamiento: 0...3000 m
• Resistencia al fuego: 850 °C según IEC 60695-2-1
• Resistencia al fuego: V1 según UL 94
• Grado de protección IP: IP20 Parte frontal conforme a IEC 60529
• Tratamiento protector: TH conforme a la norma IEC 60068-2-30
• Estanqueidad climática: Conforme a IACS E10 exposición al calor húmedo, conforme a IEC 60947-1 Anexo Q categoría D exposición al calor húmedo
• Dimensiones y peso: Altura 85 mm - anchura 45 mm - profundidad 92 mm
• Peso 375 gramos

• Tipo de : Contactores
• Voltaje : 24VAC
• Polos : 3P
• Grado de protección : IP20
• Amperios : 32A
