Descripción general

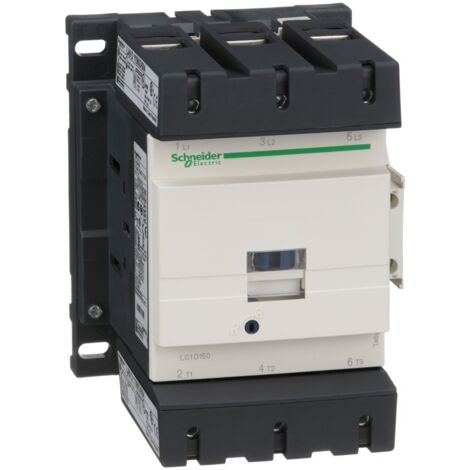

El contactor TeSys LC1D es un dispositivo de control eléctrico diseñado para aplicaciones industriales. Este contactor de 3 polos es ideal para el control de motores y otros equipos eléctricos, ofreciendo una alta capacidad de conmutación y fiabilidad en su funcionamiento.Especificaciones técnicas
- Tipo: Contacteur 3P
- Tensión de operación: 440V AC
- Corriente nominal: 150A
- Tensión de la bobina: 110V CA
- Rango de tensión del circuito de control: 0,3 a 0,5 Uc
- Temperatura de operación: -40...70 °C
- Pérdida de nivel CA 50/60 Hz: 0,8...1,15 Uc (-40...55 °C)
- Pérdida de nivel CA 50/60 Hz: 1...1.15 Uc (55...70 °C)
- Poder de llamada: 280...350 VA (50/60 Hz, cos φ 0,9 a 20 °C)
- Consumo medio en mantenimiento: 2...18 VA (50/60 Hz, cos φ 0,9 a 20 °C)
- Dissipación térmica: 3...4,5 W (50/60 Hz)
- Tipo de contactos auxiliares: 1F+1O (mecánicamente conectados)
- Frecuencia del circuito de señalización: 25 a 400 Hz
- Corriente conmutada mínima: 5 mA para circuito de señalización
- Tensión de conmutación mínima: 17 V para circuito de señalización
- Resistencia de aislamiento: > 10 MΩ para circuito de señalización
- Compatibilidad del contacto: M13
- Código de compatibilidad: LC1D
- Rango de potencia: 30...50 kW a 200...240 V (3 fases)
- Rango de potencia: 55...100 kW a 380...440 V (3 fases)
- Rango de potencia: 55...100 kW a 480...500 V (3 fases)
- Tipo de arrancador de motor: Contacteur en línea directo
Compatibilidad y accesorios
- Compatible con el código de compatibilidad: LC1D
Instalación
- Instalación en panel eléctrico según las normativas eléctricas vigentes.
Uso
- Control de motores eléctricos y otros dispositivos industriales.
- Aplicaciones en sistemas de automatización y control de procesos.
