Descripción general

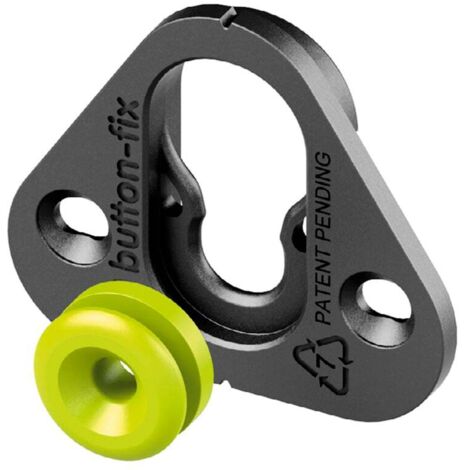

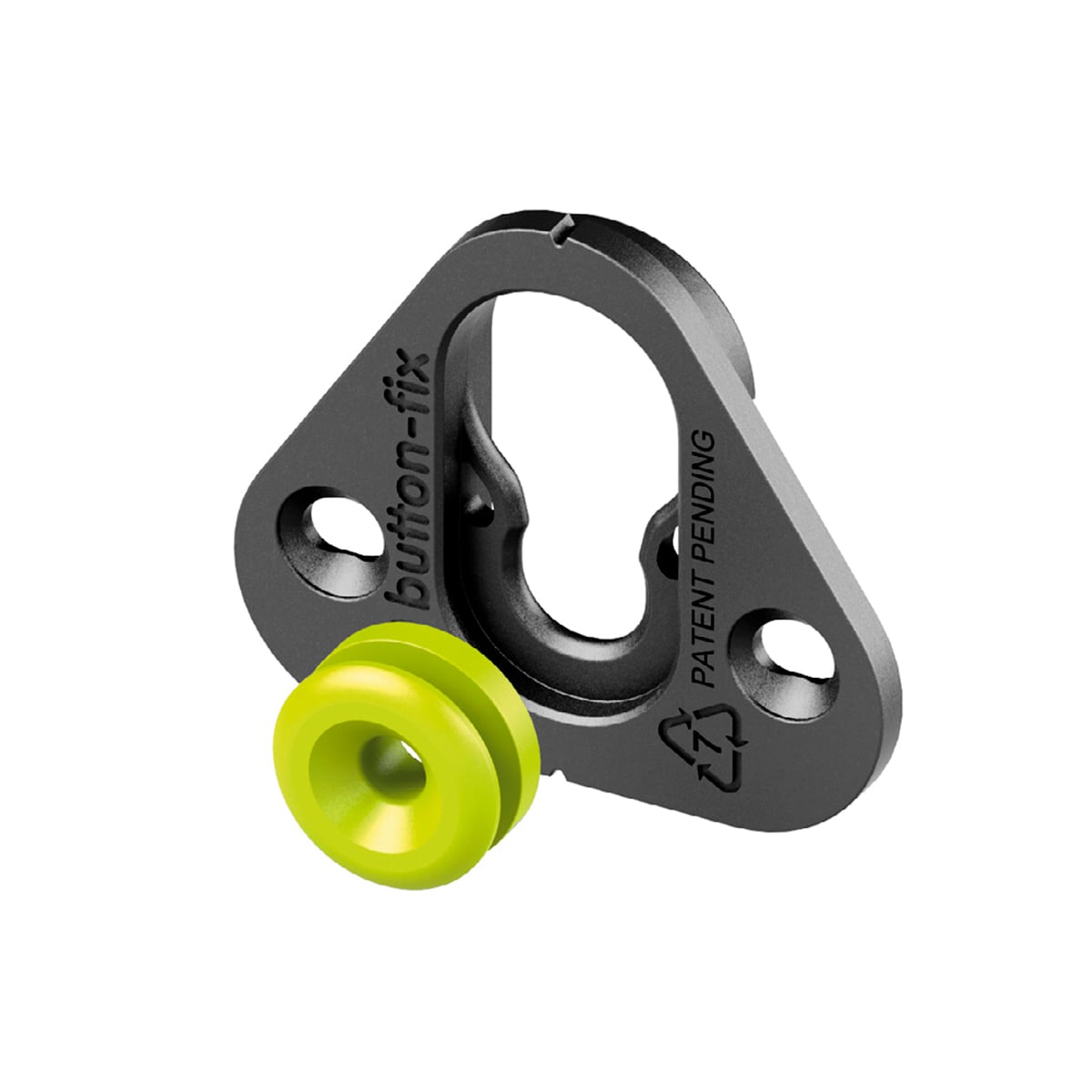

El conjunto de 20 unidades de conectores Button-Fix Tipo 1 Triangular es ideal para panelados rápidos y seguros. Este kit incluye una placa negra y un botón conector verde, permitiendo un fácil montaje y desmontaje de paneles. Su diseño asegura una fijación robusta, soportando hasta 200 kg con una separación máxima de 600 mm entre enganches.Especificaciones técnicas
- Acabado: Negro
- Descripción: Kit Button-Fix Estándar: Placa + Botón conector verde
- Código: 6048256-20
- Color: Negro

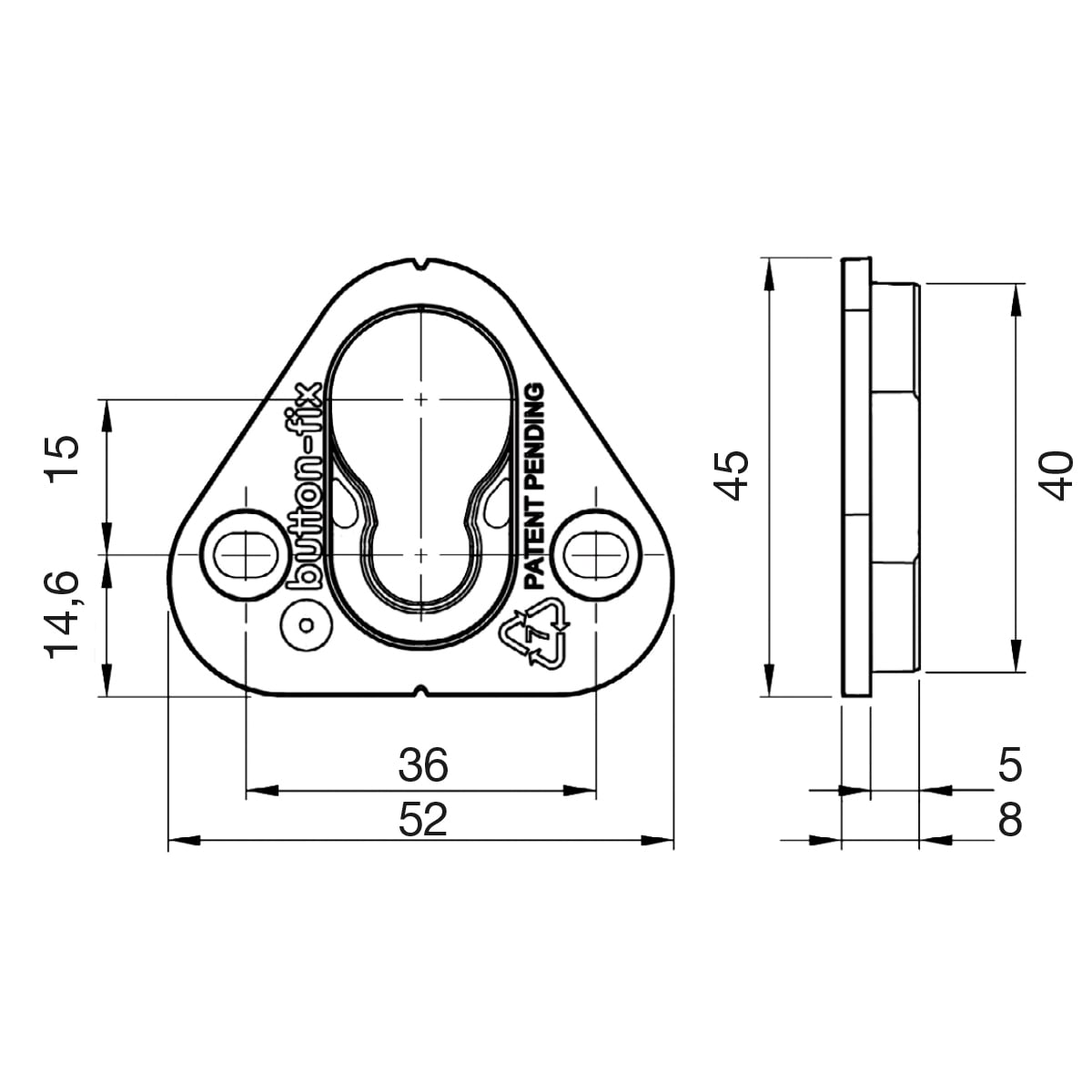

- Recorrido de deslizamiento: 15 mm
- Capacidad de carga: Hasta 200 kg
- Separación máxima entre enganches: 600 mm
- Separación al borde del panel (montaje embutido): 35 mm
Instalación

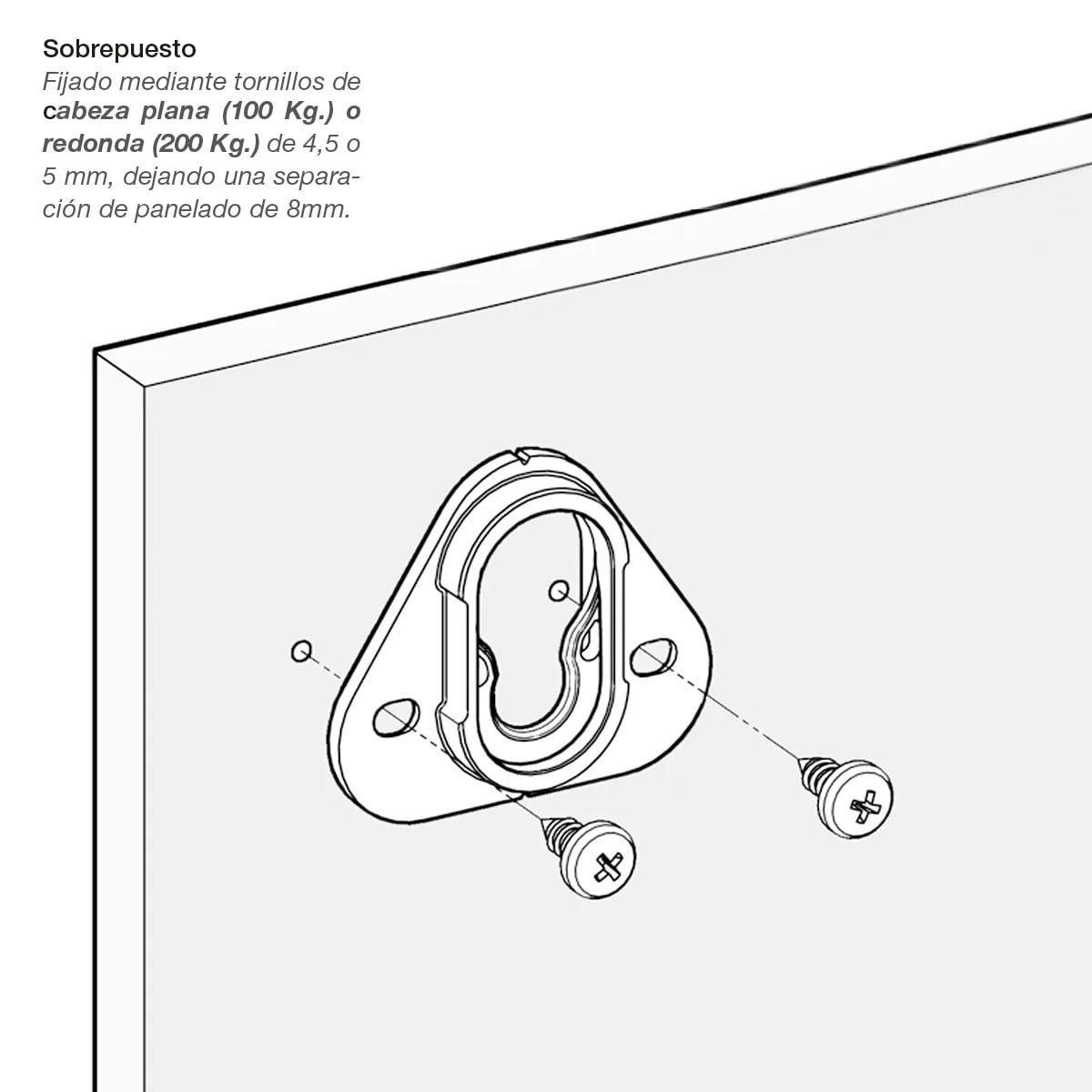

Existen dos tipos de instalación para el conector Button-Fix:- Sobrepuesto: Fijado mediante tornillería dejando una separación de panelado de 8 mm.

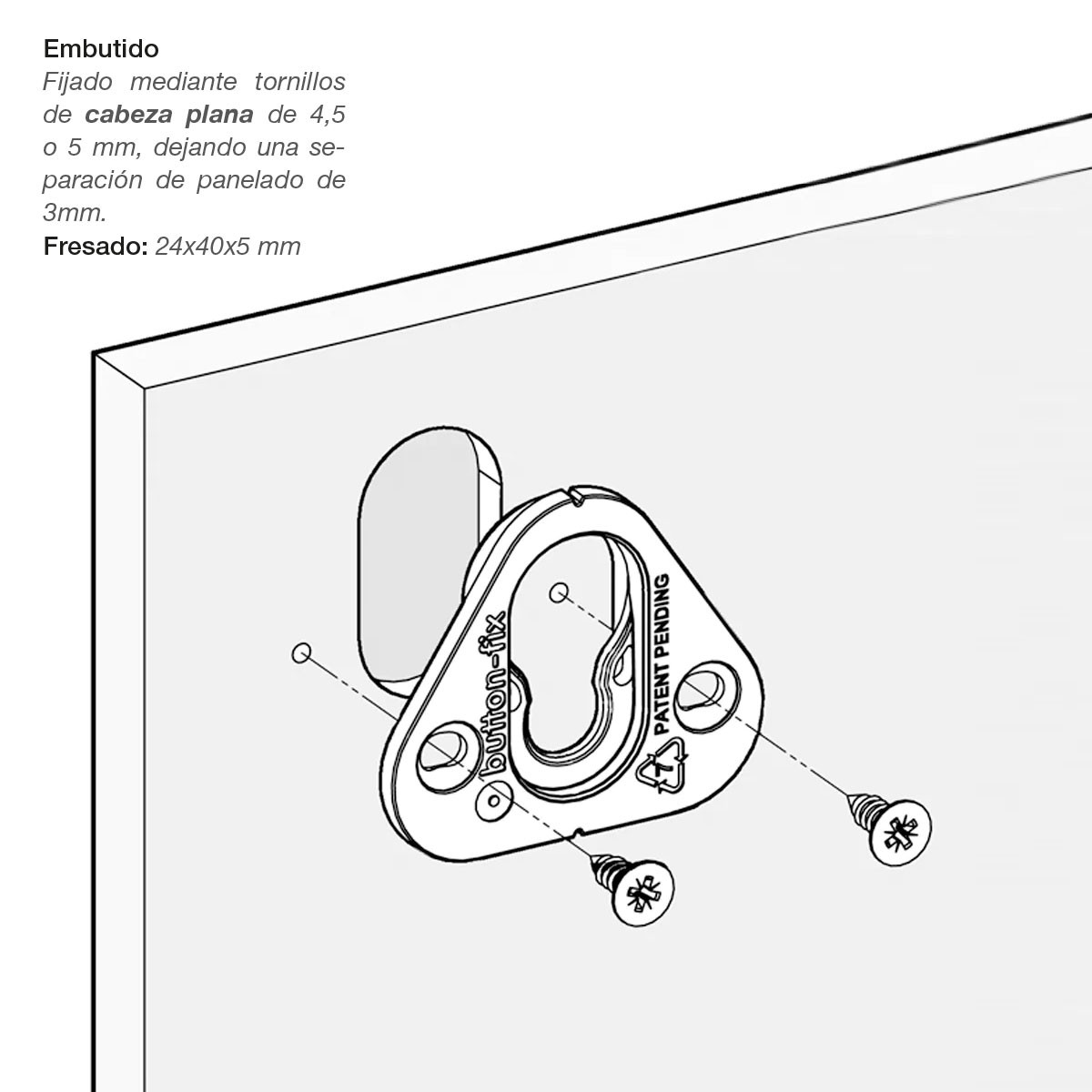

- Embutido: Fijado mediante tornillería dejando una separación de panelado de 3 mm.
Uso

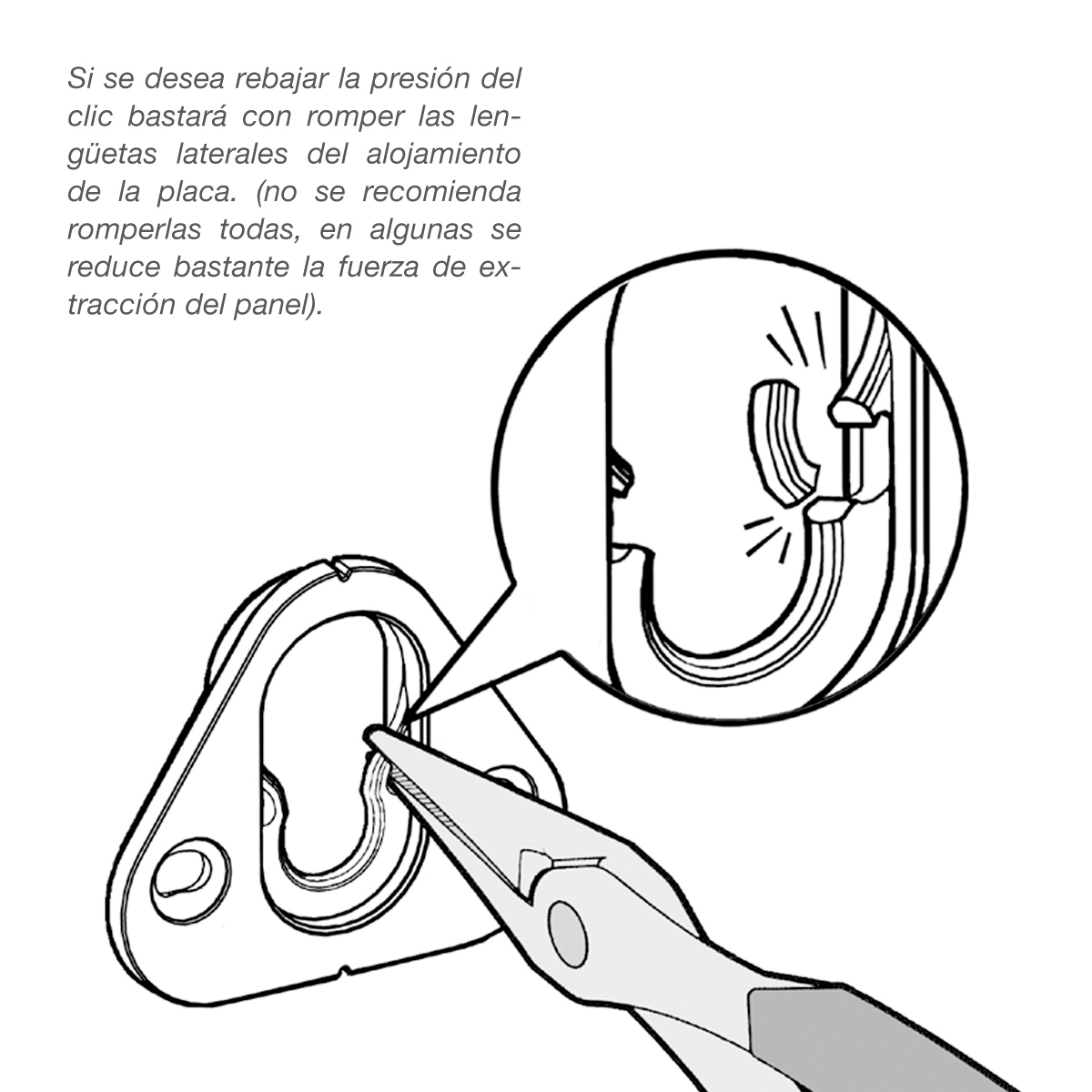

Para utilizar el sistema Button-Fix, se debe instalar la placa negra en la superficie a panelar y el botón verde en el panel. Ambas piezas se encajan para asegurar una correcta fijación. Si se desea ajustar la presión del clic, se pueden romper las lengüetas laterales del alojamiento de la placa, aunque se recomienda no romper todas para mantener la fuerza de extracción adecuada.Otra información
