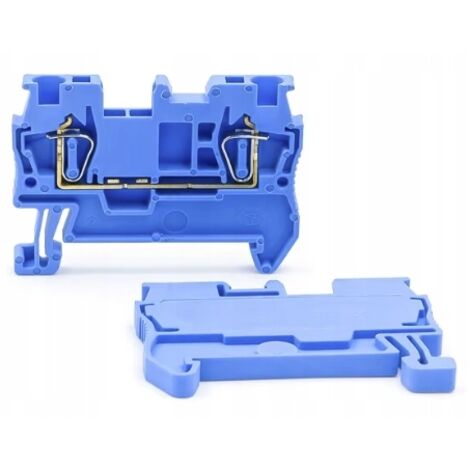

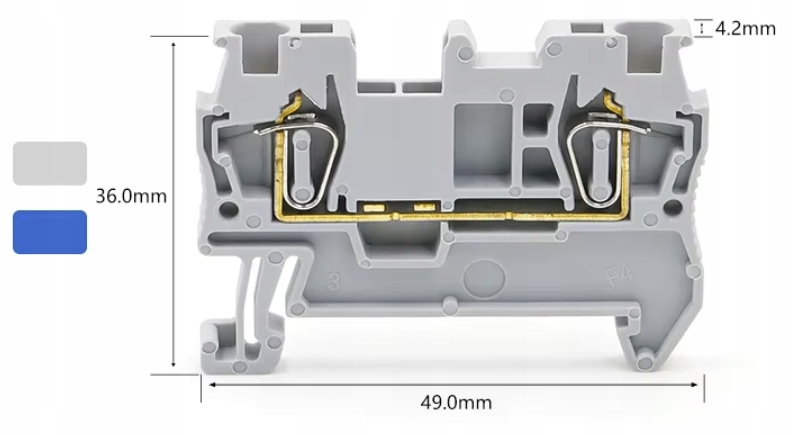

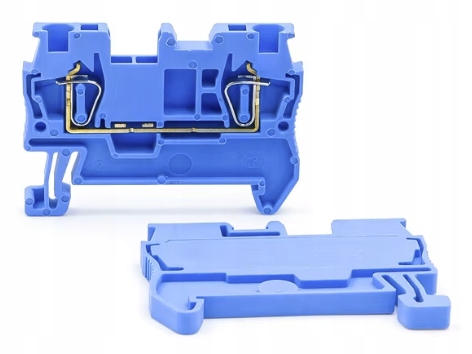

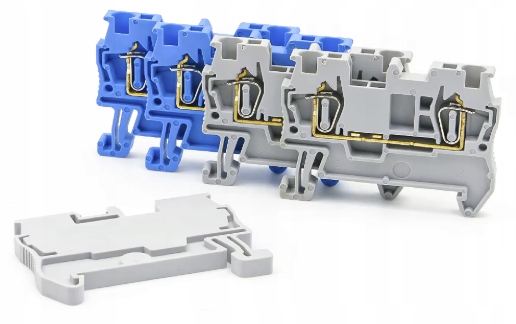

Bloque de terminales para carril DIN ZUG ST 1.5 azul

62488-ST1.5azul

? Los bloques de terminales para carril, también conocidos como bloques de terminales o bloques de terminales, se conocen comúnmente comoZUG "Zugs"se utilizan para conectar cables en cuadros de distribución. Se suelen montar en carriles DIN/Euro/TS-35, individualmente o en filas.

?1 pieza - Conector de riel de 1 piso.

• 2 terminales de resorte
• Número de potenciales:1
• Placa de cierre recomendada (tapa):Sí
• Sección transversal admisible del cable de conexión:desde 0,2-1,5 mm², sólido o trenzado en casquillo
• Corriente nominal:500 V / 24 A

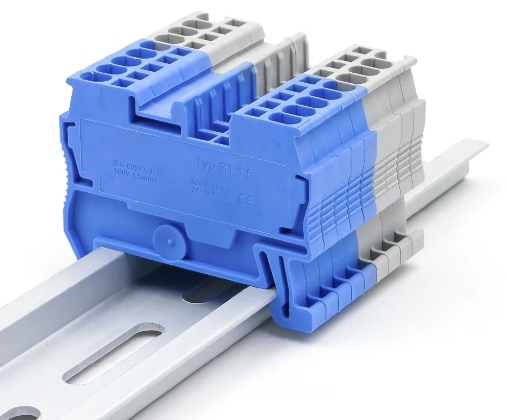

• Método de montaje:Carril de montaje DIN de 35 mm
• Posición de conexión del cable:desde el Arriba
• Tipo de material aislante:Termoplástico

? El conector se caracteriza por una conexión de cable muy resistente y estable mediante una abrazadera de resorte.

•     El conector admite conductores sólidos y trenzados.
•     ? Se recomiendan casquillos de crimpado para conductores trenzados.

    ? Los accesorios para este tipo de conector están disponibles a continuación.

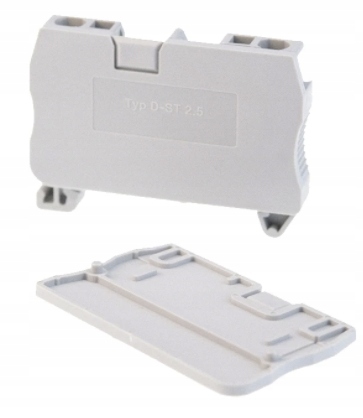

    ? El símbolo de la tapa para el conector anterior es:

D-PT 1.5

Una terminación correcta de la fila de conectores evita cortocircuitos incontrolados.

    Recomendamos tapar solo el último conector de la fila.

•     ? No utilice tapas para cada conector si están montados uno junto al otro.
• ?Los conectores montados uno junto al otro se tapan entre sí.
•     ?Tapar cada conector uno junto al otro ampliará la fila de conectores y evitará el uso de puentes si es necesario.

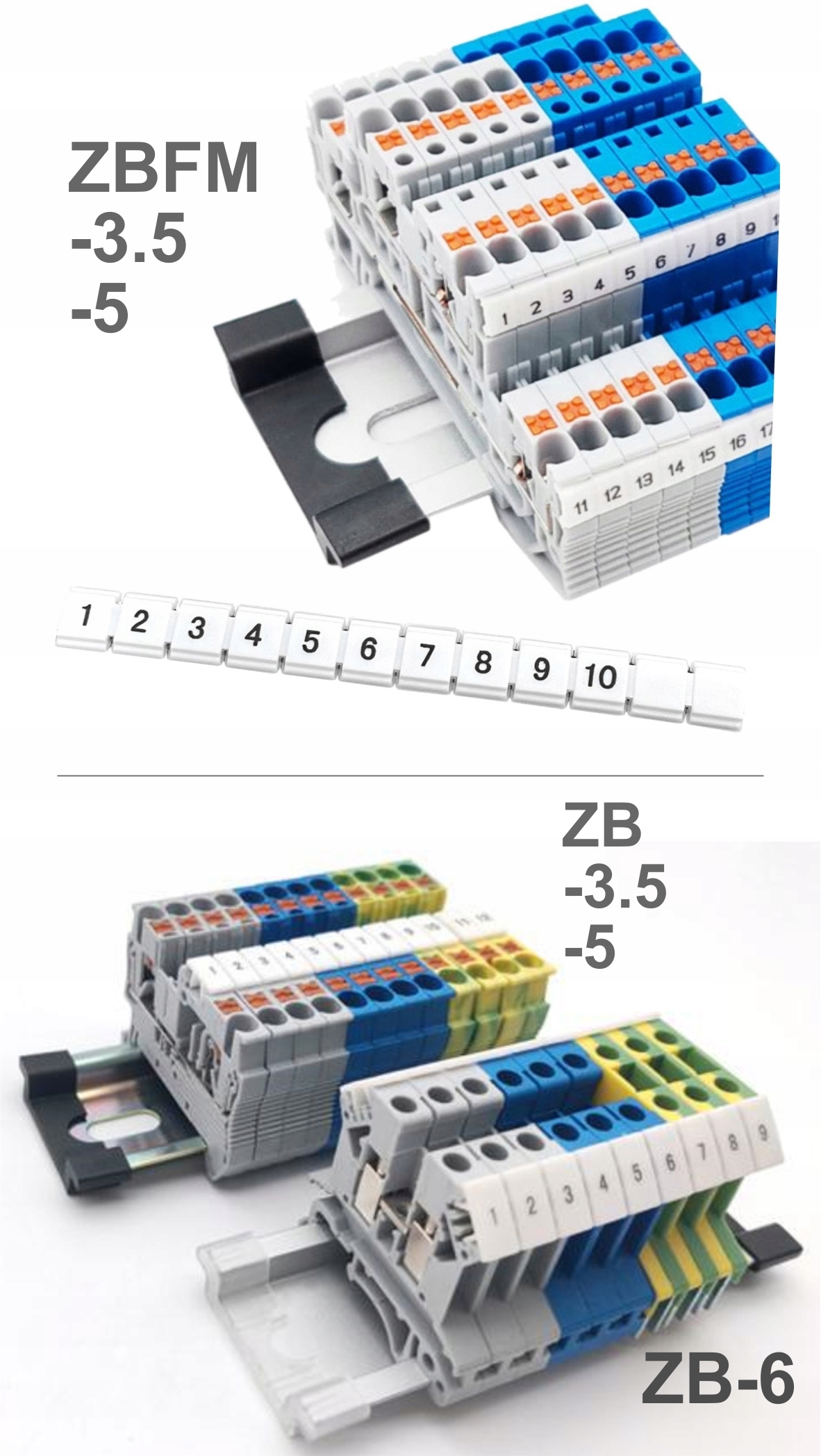

    ?Para los conectores mencionados, las marcas numéricas son:

ZB-3.5 o ZBFM-3.5

Está disponible todo el rango de numeración del 1 al 100.

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Los marcadores son compatibles con los conectores WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (Recomendamos consultar el espaciado y el ancho del conector ) Los marcadores son de plástico.         La cinta está ranurada, lo que permite su extracción individual.

También se pueden usar marcas más pequeñas para accesorios más grandes.

    ? Posición de conexión:

Inserción por presión desde arriba o lateral.

•     ? Tipo de material:PVC

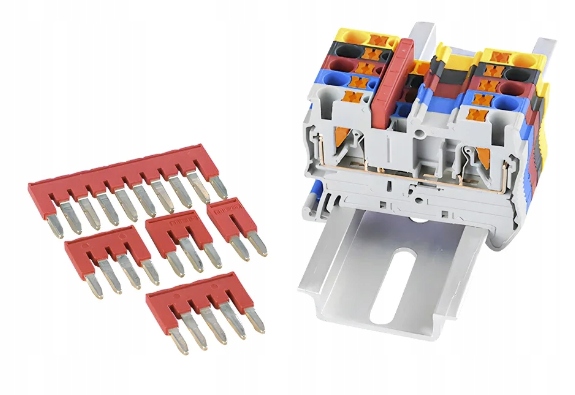

• ? Para el conector anterior, el código del puente es:FBS-3.5

Estos son los tipos de puentes para tamaños específicos de conectores ZUG:

Para conectores de 1,5 mm -

FBS-3.5

• Para conectores de 2,5 mm- FBS-5
• Para conectores de 4 mm- FBS-6
• Para conectores de 6 mm- FBS-8
• Para conectores de 10 mm- FBS-10
• Para conectores de 16 mm- FBS-12
• Para conectores de 35 mm- FBS-16
