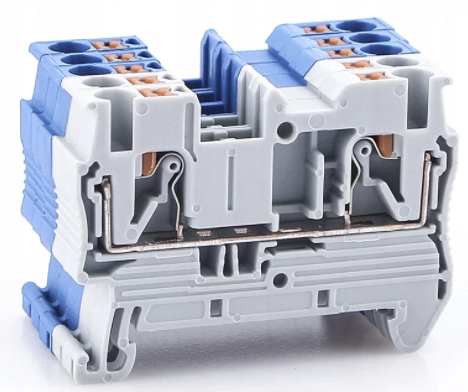

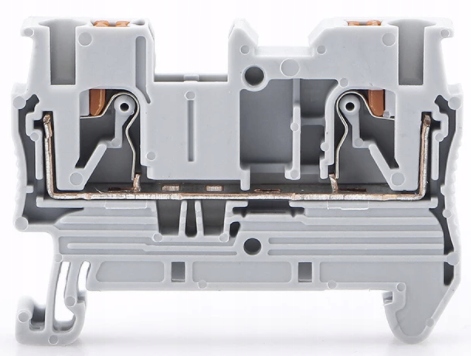

Bloque de terminales para carril DIN ZUG PT 4 gris

62624-PT4/gris / gris

? Los bloques de terminales para carril, también conocidos como bloques de terminales o bloques de terminales de abrazadera, se conocen comúnmente comoZUG "Zugs"se utilizan para conectar cables en cuadros de distribución. Se suelen montar en carriles DIN/Euro/TS-35, individualmente o en filas.

?1 pieza - Conector de riel de 1 piso.

• 2 terminales de resorte
• Número de potenciales:1
• Placa de cierre recomendada (tapa ciega):Sí
• Sección transversal admisible del cable de conexión:desde 0,2-4 mm², sólido o trenzado en casquillo
• Corriente nominal:800 V / 41 A
• Método de montaje:Carril de montaje DIN de 35 mm
• Posición de conexión del cable:desde el Arriba
• Tipo de material aislante:Termoplástico

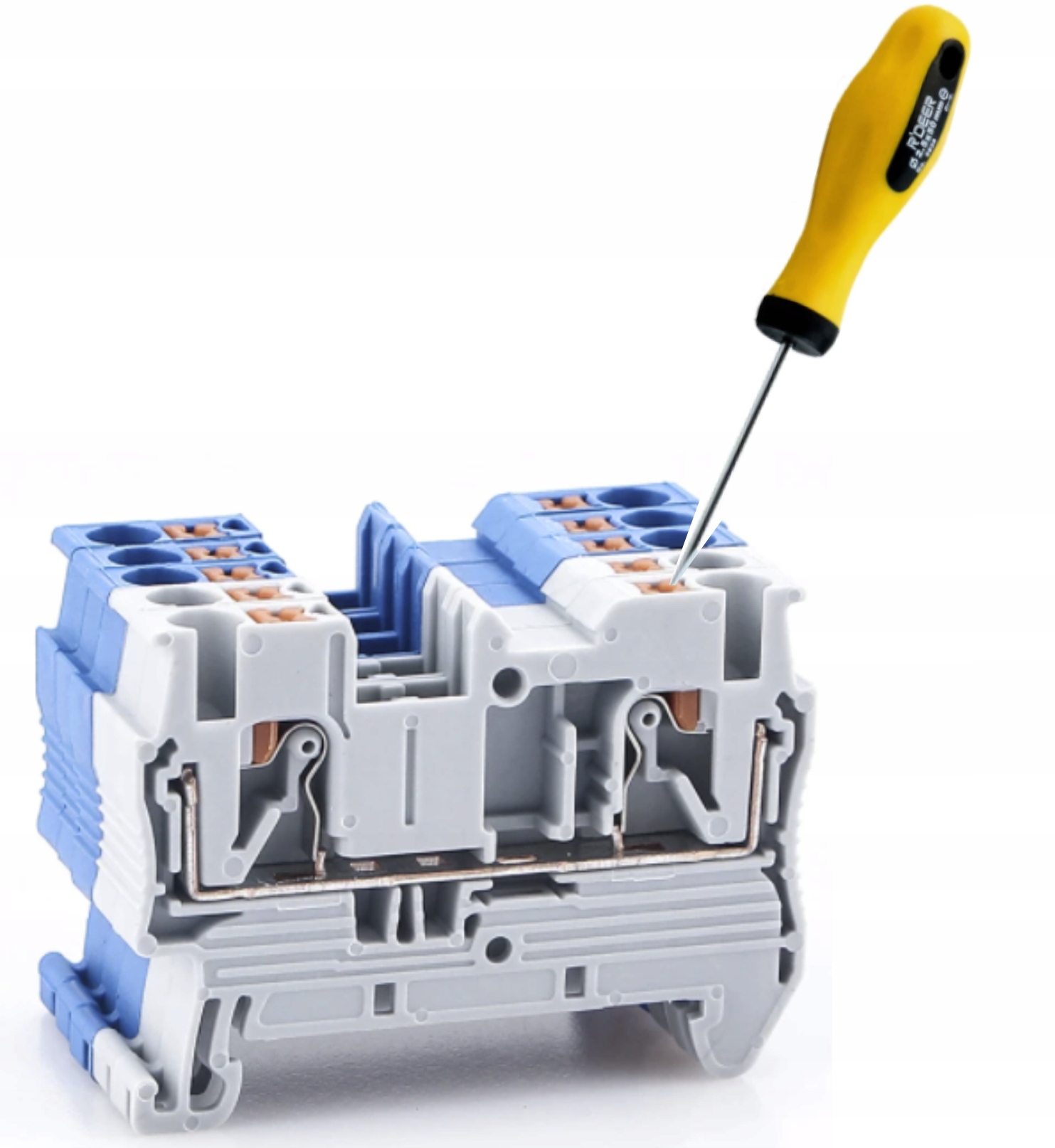

? El conector se caracteriza por una conexión de cable muy resistente y estable mediante una abrazadera de resorte.

•     El conector admite conductores sólidos y trenzados.
•     ? Para conductores trenzados, se recomienda utilizar casquillos de crimpado.

? Los accesorios para este tipo de conector están disponibles a continuación.

    ? El símbolo de la tapa para el conector anterior es:

D-PT 4

La terminación correcta de una fila de conectores evita cortocircuitos incontrolados.

    Recomendamos tapar solo el último conector de la fila.

• ?No utilice tapas para cada conector si están montados uno junto al otro.
•     ?Los conectores montados uno junto al otro están tapados.
•     ?Tapar cada conector junto al otro ampliará la fila de conectores y evitará el uso de puentes si es necesario.

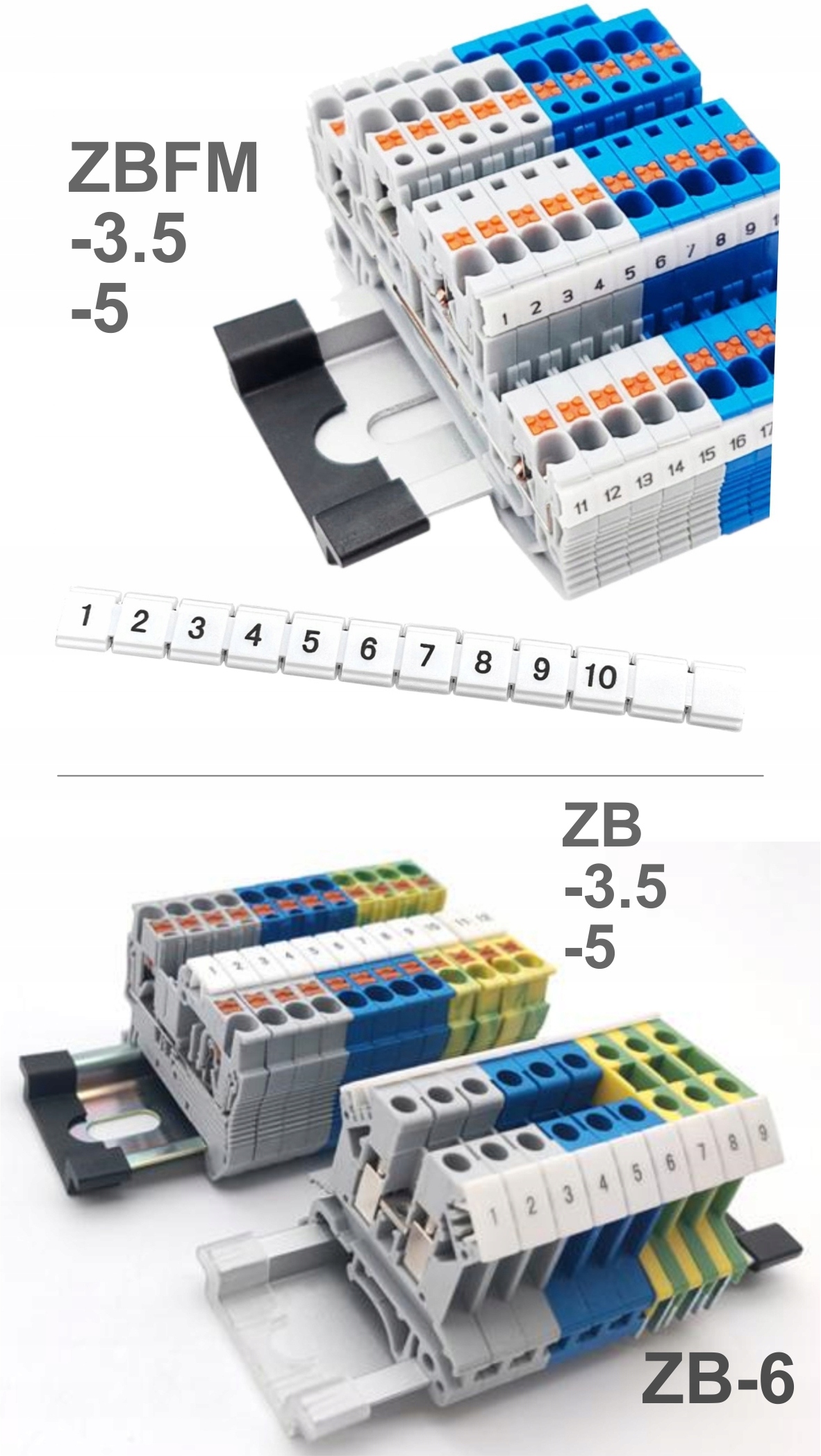

    ? Para el conector anterior, marcadores numéricos:

ZBFM-5oZB-6

Los marcadores se pueden cortar

Toda la gama de numeración está disponible en 1-100

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

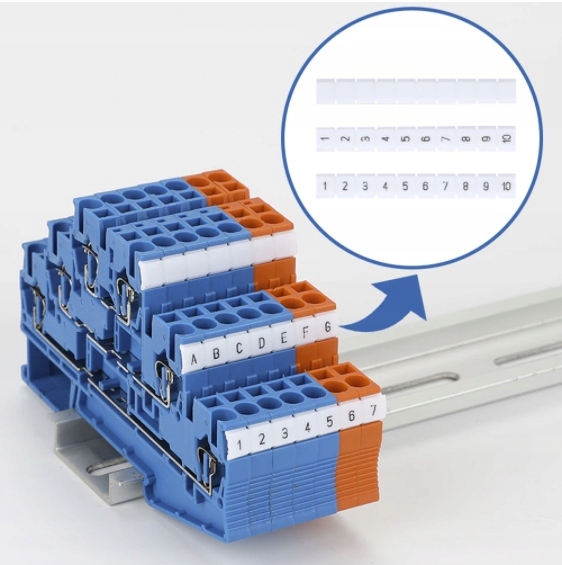

? Los marcadores son compatibles con los bloques de terminales WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (Recomendamos consultarancho del terminal)

Los marcadores son de plástico.

    La cinta está ranurada, lo que permite retirar los marcadores individualmente.

También se pueden usar marcadores más pequeños para bloques de terminales más grandes.

• ? Posición de conexión:Presione desde arriba o desde el lateral.
•     ? Tipo de material:PVC

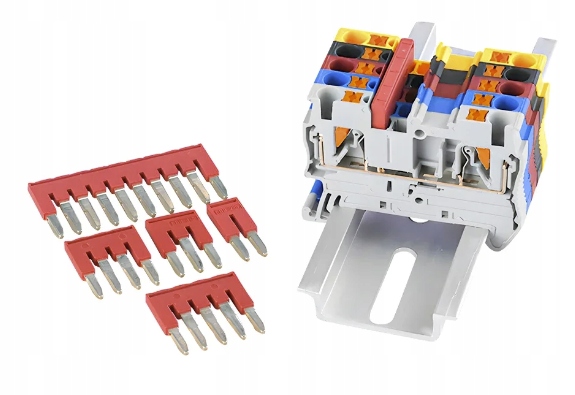

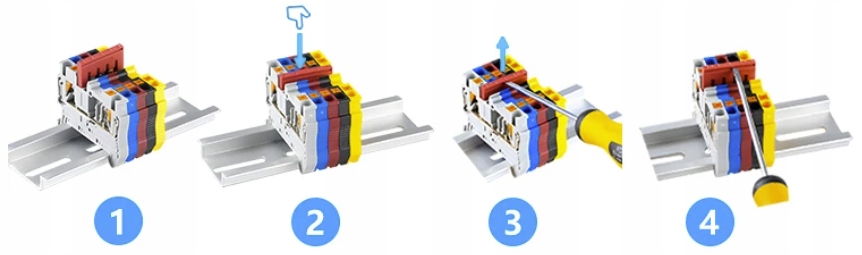

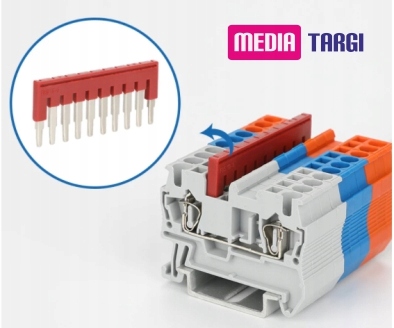

? Para el bloque de terminales mencionado anteriormente, el símbolo del puente es:

FBS-6

A continuación, se muestran los tipos de puentes para dimensiones específicas de los bloques de terminales de carril ZUG:

• Para bloques de terminales de 1,5 mm- FBS-3.5
• Para bloques de terminales de 2,5 mm- FBS-5
• Para bloques de terminales de 4 mm- FBS-6
• Para conectores de 6 mm- FBS-8
• Para conectores de 10 mm- FBS-10
• Para conectores de 16 mm- FBS-12
• Para conectores de 35 mm- FBS-16
