Descripción general
El conector de carril ZUG PT 2.5 TWIN de 3 polos es ideal para la conexión de cables en cuadros de distribución. Este bloque de terminales se monta fácilmente en rieles DIN/Euro/TS-35, ya sea de forma individual o en filas, y se caracteriza por su conexión de cable robusta y estable mediante una abrazadera de resorte.Especificaciones técnicas
- Terminales: 3 terminales de resorte
- Número de potenciales: 1
- Sección transversal admisible del cable de conexión: desde 0,2-2,5 mm², sólido o trenzado en casquillo
- Corriente nominal: 800 V / 32 A
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: desde arriba
- Tipo de material aislante: Termoplástico
Compatibilidad y accesorios
Accesorios recomendados para este conector incluyen:
- Tapa para el conector: D-PT 2.5
- Marcadores numéricos: ZBFM-5 o ZB-5, disponibles en rangos de 1-100

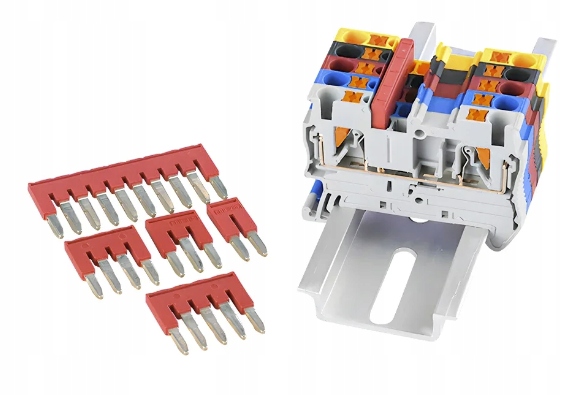

- Puentes: FBS-3.5 (1,5 mm), FBS-5 (2,5 mm), FBS-6 (4 mm), FBS-8 (6 mm), FBS-10 (10 mm), FBS-12 (16 mm), FBS-16 (35 mm)
Uso
Para un uso adecuado, se recomienda:
- Utilizar casquillos de crimpado para conductores trenzados.
- Tapar solo el último conector de la fila para evitar cortocircuitos.
- No utilizar tapas para cada conector si están montados uno junto al otro, ya que esto puede ampliar la fila de conectores y evitar el uso de puentes si es necesario.
Otra información
Otros productos y accesorios disponibles incluyen conectores de carril ZUG, tapas/cubiertas, abrazaderas para fijar conectores, conectores rápidos, marcadores numéricos, bloques de distribución, prensores para cables, bridas y fundas termorretráctiles con estaño.
