Bloque de terminales ZUG PT 2.5 Rojo

62204-PT 2.5 Rojo / Rojo

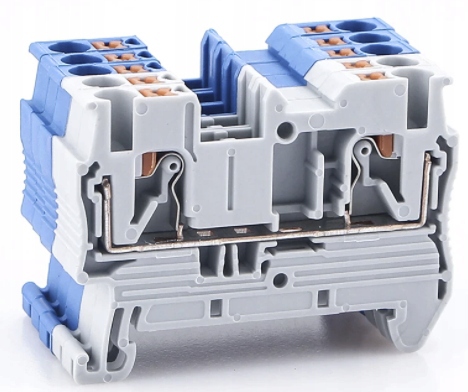

? Los bloques de terminales, también conocidos como terminales de tira o terminales de abrazadera, se conocen comúnmente comoZUG "Zugs"Se utilizan para conectar cables en cuadros de distribución. Se suelen montar en carriles DIN/Euro/TS-35, individualmente o en filas.

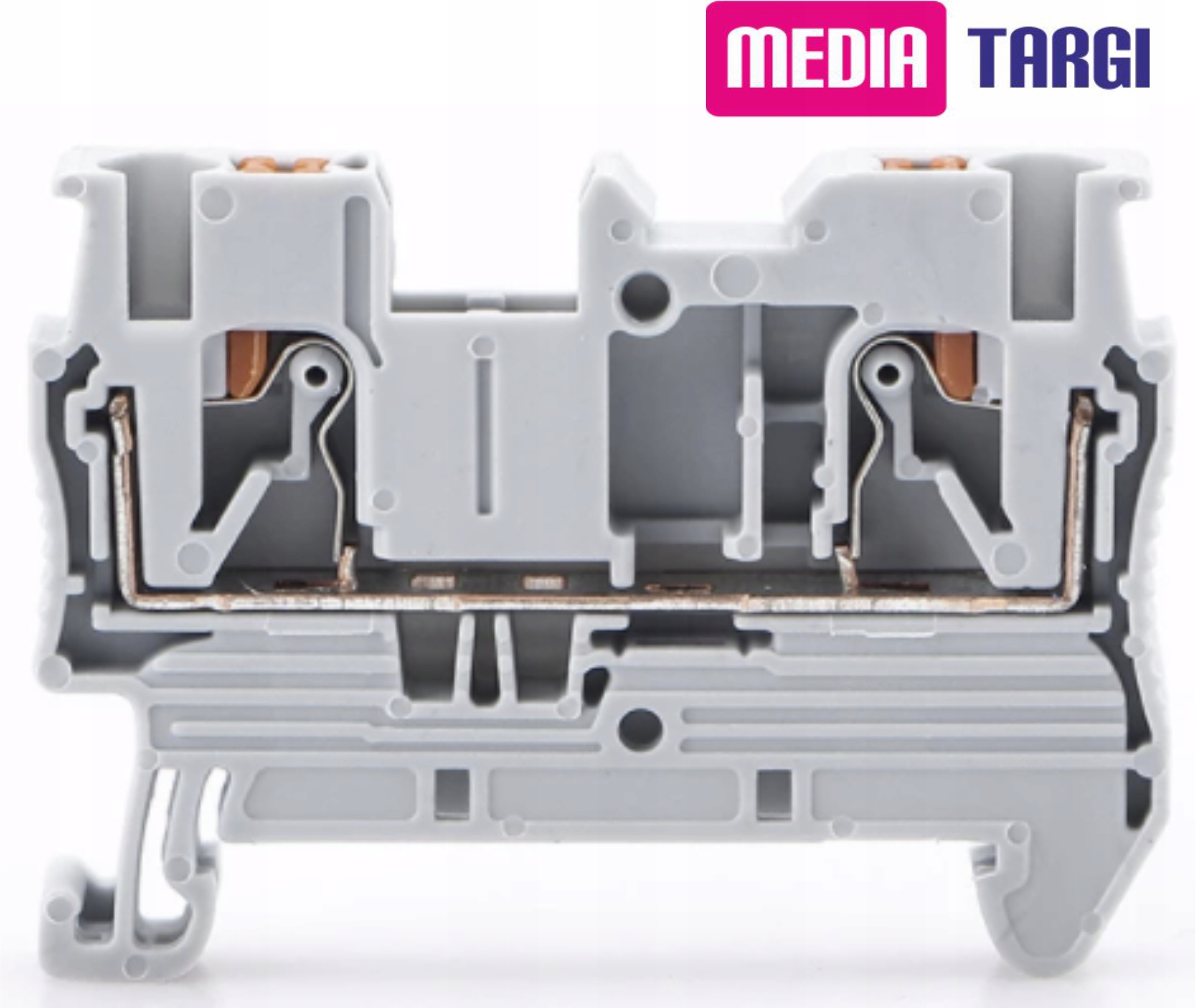

?1 pieza - Conector de riel de 1 piso.

• 2 terminales de resorte
• Número de potenciales:1
• Placa de cierre recomendada (tapa ciega):Sí
• Sección transversal admisible del cable de conexión:desde 0,2-2,5 mm², sólido o trenzado en casquillo
• Corriente nominal:800 V / 32 A
• Método de montaje:Carril de montaje DIN de 35 mm
• Posición de conexión del cable:desde el Arriba
• Tipo de material aislante:Termoplástico

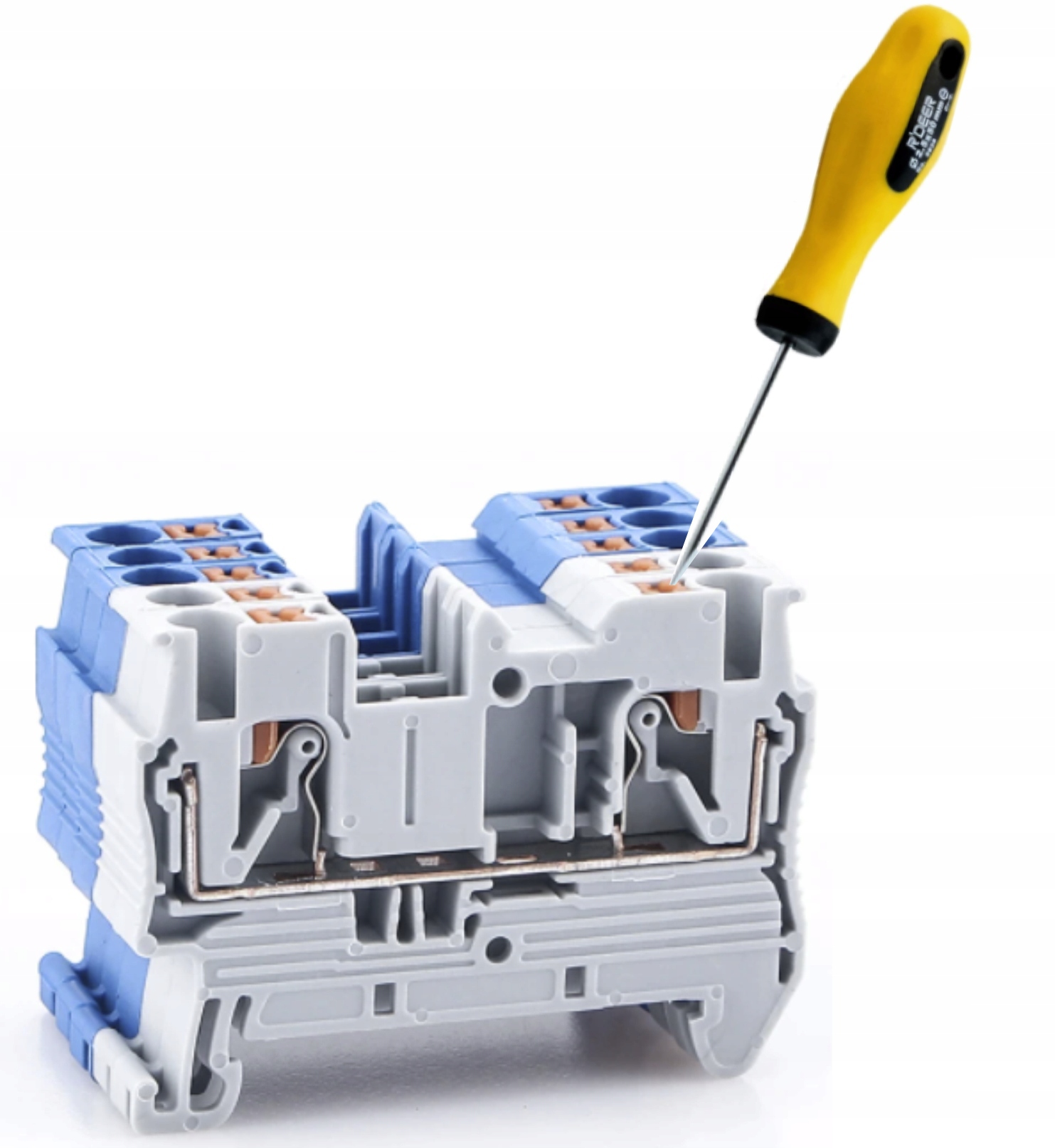

? El conector se caracteriza por una conexión de cable muy resistente y estable mediante una abrazadera de resorte.

•     El conector admite conductores sólidos y trenzados.
•     ? Se recomiendan casquillos de crimpado para conductores trenzados.

    ? Los accesorios disponibles para este tipo de conector se listan a continuación.

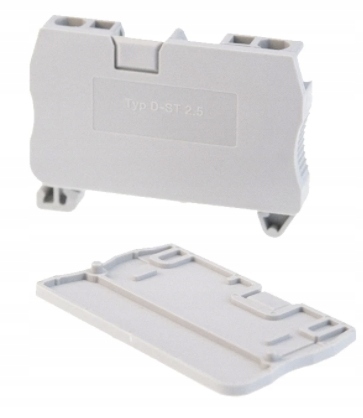

    ? La tapa para el conector anterior es:

D-PT 2.5

Una terminación adecuada de la fila de conectores evita cortocircuitos incontrolados.

    Recomendamos tapar solo el último conector de la fila.

•     ? No utilice tapas para cada conector si están montados uno junto al otro.
• ?Los conectores montados uno al lado del otro se tapan entre sí.
•     ?Tapar cada conector uno al lado del otro ampliará la fila de conectores y evitará el uso de puentes si es necesario.

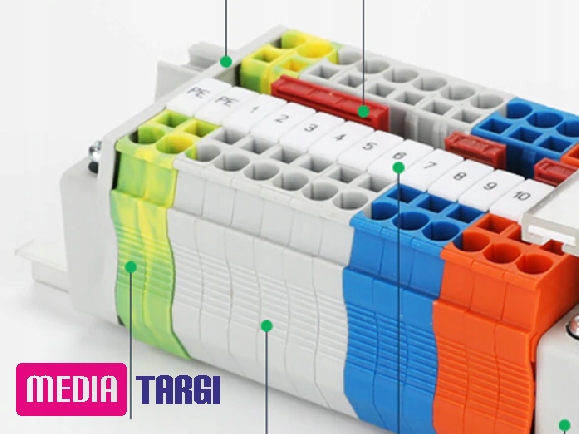

    ? Para el conector anterior, marcas numéricas:

ZBFM-5 o ZB-5

La numeración completa está disponible en 1-100

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Los marcadores son compatibles con los bloques de terminales WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (Recomendamos consultarancho del terminal)

Los marcadores son de plástico.

    La cinta está ranurada, lo que permite retirar los marcadores individualmente.

También se pueden usar marcadores más pequeños para bloques de terminales más grandes.

• ? Posición de conexión:Presione desde arriba o desde el lateral.
•     ? Tipo de material:PVC

? Para el bloque de terminales mencionado anteriormente, el símbolo del puente es:

FBS-5

A continuación, se muestran los tipos de puentes para dimensiones específicas de los bloques de terminales de carril ZUG:

• Para bloques de terminales de 1,5 mm- FBS-3.5
• Para bloques de terminales de 2,5 mm- FBS-5
• Para bloques de terminales de 4 mm- FBS-6
• Para conectores de 6 mm- FBS-8
• Para conectores de 10 mm- FBS-10
• Para conectores de 16 mm- FBS-12
• Para conectores de 35 mm- FBS-16
