Descripción general
El conector de carril DIN rojo ZUG ST 4 es un bloque de terminales diseñado para facilitar la conexión de cables en cuadros de distribución. Se monta fácilmente en carriles DIN/Euro/TS-35, ya sea de forma individual o en filas, y se caracteriza por su conexión de cable robusta y estable mediante una abrazadera de resorte, que admite tanto conductores sólidos como trenzados.Especificaciones técnicas
- Corriente nominal: 800 V / 30 A
- Sección transversal admisible del cable de conexión: desde 0,2-4 mm², sólido o trenzado en casquillo
- Número de terminales: 2
- Tipo de material aislante: Termoplástico
- Método de montaje: Carril de montaje DIN de 35 mm
- Posición de conexión del cable: Desde arriba
Compatibilidad y accesorios
- Tapas/cubiertas para el conector (símbolo: D-ST 4)
- Marcadores numéricos compatibles: ZBFM-5, ZB-6

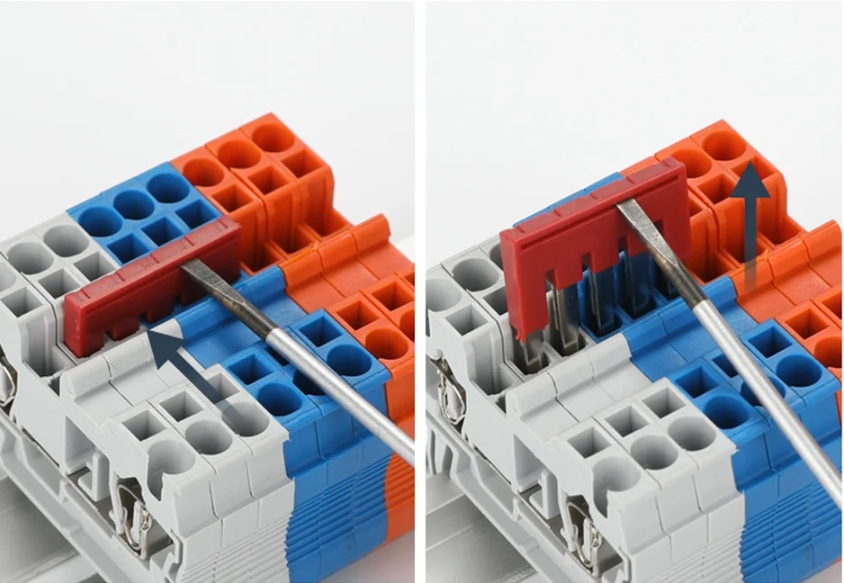

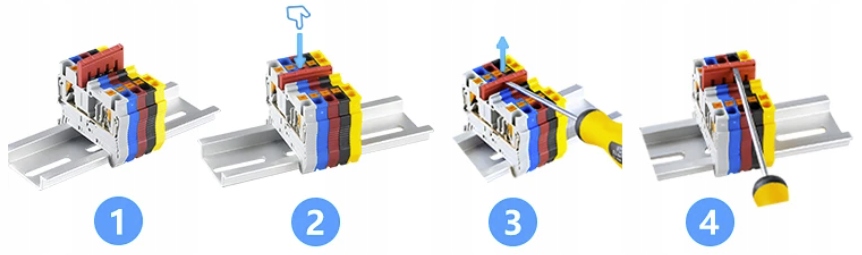

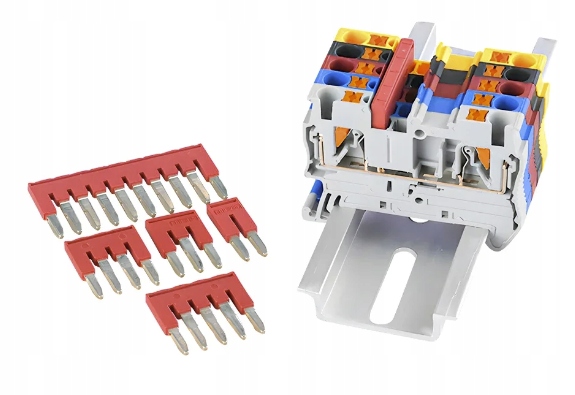

- Puentes para dimensiones específicas: FBS-3.5, FBS-5, FBS-6, FBS-8, FBS-10, FBS-12, FBS-16
- Otros productos y accesorios: Conectores de carril ZUG, abrazaderas, conectores rápidos, bridas, fundas termorretráctiles con estaño
Instalación
Se recomienda tapar solo el último conector de la fila para evitar cortocircuitos incontrolados. No se deben utilizar tapas para cada conector si están montados uno junto al otro, ya que esto podría ampliar la fila de conectores y dificultar el uso de puentes si es necesario.Uso
El conector es ideal para aplicaciones en cuadros de distribución, permitiendo una conexión segura y eficiente de cables. Para conductores trenzados, se recomienda el uso de casquillos de crimpado para asegurar una conexión óptima.Otra información
